Bombas de vacío libres de aceite Rocker (series 300, 400 y 900)
Las Rocker de diafragma sin aceite son las bombas de mesón para filtración al vacío, secado en horno y desespumado, sin neblina de aceite en el laboratorio. Las 300, 400 y 410 son las compactas para un puesto de filtración; las 900, 901, 910 y 911 mueven hasta 100 L/min para secado en horno o varios puestos, y la 430 entrega vacío y presión desde una sola unidad. La 300DC funciona con corriente continua. No son para solventes agresivos: para eso existen las versiones recubiertas en PTFE y las Chemker. Cromtek es representante de Rocker en Chile.
- Vacío máximo
- 25 a 145 mbar abs según el modelo
- Caudal máximo
- 20 a 100 L/min según el modelo
- Conexión
- ID8 (ID10 en la 901 y la 911)
- Protección
- Corte por sobrecalentamiento con rearme al enfriarse; Prote contra desborde en 300, 300DC, 400, 410 y 430
- Incluye
- Regulador de vacío y cartucho de filtro
Especificaciones
| Especificación | Rocker 300 | Rocker 300DC | Rocker 400 | Rocker 410 | Rocker 900 | Rocker 901 |
|---|---|---|---|---|---|---|
| Dimensiones LxAxH | 27x14x20 cm | 27x12x17 cm | 31x14x20 cm | 31x14x20 cm | 35x13x21 cm | 35x13x21 cm |
| Potencia 220 V | 60 W (1/8 HP) | — | 80 W (1/6 HP) | 80 W (1/6 HP) | 250 W (1/3 HP) | 250 W (1/3 HP) |
| Potencia | — | 35 W (1/8 HP) | — | — | — | — |
| Peso | 4.1 kg | 3.5 kg | 5.2 kg | 5.2 kg | 7.3 kg | 7.0 kg |
| Vacío máx | 99 mbar abs | 99 mbar abs | 99 mbar abs | 25 mbar abs | 85 mbar abs | 85 mbar abs |
| Conexión | ID8 | ID8 | ID8 | ID8 | ID8 | ID10 |
| Ruido | 50 dB | 50 dB | 52 dB | 52 dB | 68 dB | 68 dB |
| Incluye | regulador de vacío, protección Prote contra desborde, cartucho filtro | regulador de vacío, protección Prote, cartucho filtro | regulador de vacío, protección Prote, cartucho filtro | regulador de vacío, protección Prote, cartucho filtro | regulador de vacío, cartucho filtro (sin Prote) | regulador de vacío, cartucho filtro (sin Prote) |
Y 3 modelos más en la tabla de modelos.
Ejemplos de configuración de una bomba de vacío Rocker
Una bomba de diafragma trabaja con su trampa de humedad, el cartucho de filtro y los conectores de manguera. Estos ejemplos muestran cómo se combinan con las Rocker.
- 1
Bomba base, según vacío y caudal
Menos mbar abs significa más vacío: la 410 llega a 25 mbar abs y la 400 a 99 mbar abs.
Filtración al vacío de uso general, mesón chico Rocker 300 (167300-22) Lo mismo con algo más de caudal Rocker 400 (167400-22) Más vacío con caudal bajo Rocker 410 (167410-22) Secado en horno o varios puestos Rocker 900 (167900-22) o 901 (167901-22) Alto caudal con más vacío Rocker 910 (167910-22) o 911 (167911-22) Punto de uso con corriente continua Rocker 300DC (167330-00) Vacío y presión en una sola unidad Rocker 430 (167430-22) - 167300-2299 mbar abs
- 167400-2299 mbar abs
- 167410-2225 mbar abs
- 167900-2285 mbar abs
- 167901-2285 mbar abs
- 167910-2225 mbar abs
- 167911-2225 mbar abs
- 167330-0099 mbar abs
- 167430-22145 mbar abs
- 2
Trampa de humedad y regulador
La 167301-06 va con las 300, 400, 410 y 430; la 167801-06, con la 901 y la 911.
- 167301-06Trampa de humedad / regulador de vacío para Rocker 300/400/410/430
- 167801-06Trampa de humedad / regulador de vacío para Rocker 801/811/901/911
- 3
Salida de aire
Silenciador de cobre para la salida de aire: el primero para las 300, 400, 410 y 430; el segundo para la serie 900.
- 167300-42Salida de aire (silenciador de cobre) para Rocker 300/400/410/430
- 167600-42Salida de aire (silenciador de cobre) para Rocker 800/801/810/811/901/911
- 4
Conectores de manguera
Se elige según el diámetro de la manguera de la línea: de ID3 a ID10.
- 167300-24Conector de manguera 1/8 in (ID3), rosca 1/8 PT
- 167300-23Conector de manguera 3/16 in (ID5), rosca 1/8 PT
- 167300-63Conector de manguera 1/4 in (ID6), rosca 1/8 PT
- 167300-21Conector de manguera 5/16 in (ID8), rosca 1/8 PT
- 167300-20Conector de manguera 3/8 in (ID10), rosca 1/8 PT
- 5
Pedal
El pedal universal enciende y apaga la bomba con el pie; hay versión de acción momentánea y de acción mantenida.
- 167200-41Pedal universal (acción momentánea)
- 167200-41-1Pedal universal (acción mantenida)
- 6
Cartucho de filtro y tubo de silicona
Consumibles que se piden con la bomba.
- Cartucho de filtro con Prote, código 167301-07, para 300, 400, 410 y 430
- Cartucho de filtro sin Prote, código 167801-07, para 901 y 911
- Tubo de silicona, código 167200-38
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué va a hacer: filtración al vacío, desgasificar, secado en horno, rotavapor o desecador?
- ¿Qué gases o vapores pasarán por la bomba? ¿Solventes agresivos, ácidos o solo aire y agua?
- ¿Qué nivel de vacío y qué caudal necesita?
- ¿Necesita controlar el vacío con precisión?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, un ejecutivo de Cromtek lo asesora para elegir el modelo.
Todos los modelos 9
| Código | Modelo | Vacío máximo | Caudal máx. a 50 Hz | Conexión | Protección Prote contra desborde | Ficha |
|---|---|---|---|---|---|---|

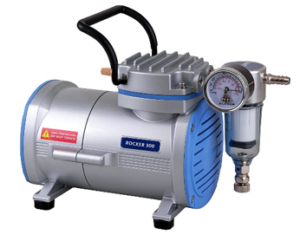

| 167300-22 | Rocker 300 | 99 mbar abs | 20 L/min | ID8 | Sí | — |
| 167330-00 | Rocker 300DC | 99 mbar abs | 25 L/min | ID8 | Sí | — |

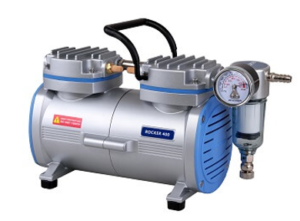

| 167400-22 | Rocker 400 | 99 mbar abs | 34 L/min | ID8 | Sí | — |
| 167410-22 | Rocker 410 | 25 mbar abs | 20 L/min | ID8 | Sí | — |
| 167900-22 | Rocker 900 | 85 mbar abs | 90 L/min | ID8 | No | — |
| 167901-22 | Rocker 901 | 85 mbar abs | 100 L/min | ID10 | No | — |
| 167910-22 | Rocker 910 | 25 mbar abs | 45 L/min | ID8 | No | — |
| 167911-22 | Rocker 911 | 25 mbar abs | 55 L/min | ID10 | No | — |
| 167430-22 | Rocker 430 | 145 mbar abs | 28 L/min | ID8 | Sí | — |
Características
- Sin aceite: nada que contamine la muestra ni el aire
- El diafragma no usa lubricante, así que no hay neblina de aceite ni cambios de aceite que programar.
- Protección Prote contra desborde en las compactas
- Las 300, 400, 410 y 430 evitan que el líquido llegue a la bomba si el matraz se llena; las 900, 901, 910 y 911 no la traen.
- Caudal a la medida del trabajo
- Para un puesto de filtración bastan la 300, la 400 o la 410; para secado en horno o varios puestos, las de la serie 900 llegan a 100 L/min. Ver →
- Vacío visible y ajustable desde la misma bomba
- Traen vacuómetro y regulador para vigilar y ajustar el nivel de vacío sin sumar instrumentos. Ver →
- Se protege sola del sobrecalentamiento
- Se detiene si se calienta de más y vuelve a arrancar al enfriarse, lo que cuida el motor en jornadas largas.
- Vacío y presión en una sola unidad
- La Rocker 430 sirve para filtrar al vacío y para filtrar a presión, con reguladores para cada uno, hasta 80 psig.
Qué necesita además
- Trampa de humedad con regulador
- La 167301-06 corresponde a las 300, 400, 410 y 430, y la 167801-06 a la 901 y la 911; recoge la condensación antes de que llegue a la bomba. Ver →
- Cartucho de filtro y tubo de silicona
- El cartucho de entrada de aire y los tubos de silicona se piden junto con la bomba para tener repuesto a mano. Ver →
- Conectores de manguera
- Hay conectores de ID3 a ID10 para ajustar la bomba a la manguera de la línea de vacío. Ver →
- Control preciso del vacío
- Para evaporar sin burbujeo con la bomba que ya tiene, el controlador Pilot 100 regula el vacío con pantalla táctil. Ver →
- Solventes agresivos o ácidos
- Las Rocker de esta página no son para ese servicio: las Chemker tienen las piezas en contacto de PTFE y FFKM. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Tipo
- Diafragma, sin aceite
- Frecuencia
- 50/60 Hz
- Nivel de ruido
- 50 a 68 dB según el modelo
- Potencia
- 35 a 250 W según el modelo
- Incluye
- Regulador de vacío y cartucho de filtro; Prote en 300, 300DC, 400, 410 y 430
Accesorios 12
| Accesorio | Código |
|---|---|
| Trampa de humedad / regulador de vacío para Rocker 300/400/410/430 Compatible: Rocker 300, 400, 410, 430 | 167301-06 |
| Trampa de humedad / regulador de vacío para Rocker 801/811/901/911 Compatible: Rocker 801, 811, 901, 911 | 167801-06 |
| Salida de aire (silenciador de cobre) para Rocker 300/400/410/430 Compatible: Rocker 300, 400, 410, 430 | 167300-42 |
| Salida de aire (silenciador de cobre) para Rocker 800/801/810/811/901/911 Compatible: Rocker 800, 801, 810, 811, 901, 911 | 167600-42 |
| Conector de manguera 3/8 in (ID10), rosca 1/8 PT Conexión: 3/8 in (ID10); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-20 |
| Conector de manguera 5/16 in (ID8), rosca 1/8 PT Conexión: 5/16 in (ID8); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-21 |
| Conector de manguera 1/4 in (ID6), rosca 1/8 PT Conexión: 1/4 in (ID6); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-63 |
| Conector de manguera 3/16 in (ID5), rosca 1/8 PT Conexión: 3/16 in (ID5); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-23 |
| Conector de manguera 1/8 in (ID3), rosca 1/8 PT Conexión: 1/8 in (ID3); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-24 |
| Conector de manguera 5/16 in (ID8), rosca 1/8 PT (segunda referencia) Conexión: 5/16 in (ID8); Rosca: 1/8 PT (BSPT); Compatible: bombas Rocker | 167300-25 |
| Pedal universal (acción momentánea) Acción: momentánea | 167200-41 |
| Pedal universal (acción mantenida) Acción: mantenida | 167200-41-1 |
