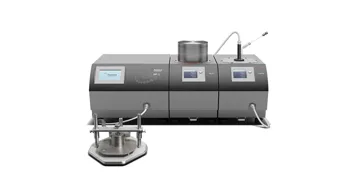

Thermtest · Análisis térmico en Chile
Conductividad térmica Plataformas de medición Thermtest
Cromtek es representante de Thermtest en Chile.
Las plataformas de medición de Thermtest reúnen varios métodos transitorios en un mismo instrumento: plano transitorio (TPS), hilo caliente (THW), plano modificado (MTPS), THS y línea transitoria (TLS). El MP-1 es la plataforma avanzada de laboratorio, el MP-V es la versátil, con TPS y THW, y el MP-2 es la portátil con sensores intercambiables. Además de la conductividad térmica miden difusividad, efusividad y calor específico, según el método.
- Métodos
- TPS, THW, MTPS, THS y TLS (MP-1); TPS y THW, con MTPS y TLS opcionales (MP-V); MTPS, THW-L3, TLS y TPS-EFF (MP-2)
- Conductividad
- 0,005–2.000 W/m·K con TPS (MP-1)
- Propiedades
- Conductividad, difusividad, efusividad y calor específico
- Temperatura
- –160 a 1.000 °C según plataforma (MP-1); –75 a 300 °C (MP-V); 0–80 °C (MP-2, MTPS y THW)
- Normas
- ISO 22007-2, ISO 22007-7, ASTM D7896, ASTM D5334 e IEEE 442
- Muestra máxima
- Ilimitada con todos los métodos (MP-1)
Ejemplos de configuración de una plataforma de medición
Una plataforma se elige según los métodos y el rango de conductividad, y se completa con hornos, conmutador y sensores.
- 1
Plataforma base, según los métodos
La elección depende de la cantidad de métodos, el rango de conductividad y la portabilidad.
Varios métodos, rango amplio y muestras desde 5 mm MP-1 TPS y THW, con MTPS y TLS opcionales MP-V Plataforma portátil con sensores intercambiables MP-2 - MP-1TPS, THW, MTPS, THS y TLS
- MP-VTPS y THW; MTPS y TLS opcionales
- MP-2MTPS, THW-L3, TLS y TPS-EFF
- 2
Hornos para TPS en el MP-1
La mufla llega hasta 750 °C, el horno tubular hasta 1.000 °C y el de ventilador ofrece opciones de 300 y 400 °C.
- MP-1 Muffle FurnaceHorno mufla para TPS en MP-1
- MP-1 Tube FurnaceHorno tubular para TPS en MP-1
- MP-1 Fan FurnaceHorno de ventilador para TPS en MP-1
- 3
Conmutador de expansión
Disponible en versiones de 2, 4 y 8 canales para automatizar ensayos multisensor.
- TPS / THW Expanding SwitchConmutador de expansión TPS/THW para automatizar ensayos multisensor
- 4
Sensores de hilo THW
Cubren distintos rangos de temperatura y presión para líquidos, pastas y polvos finos.
- Sensores THW-RT, THW-L200, THW-L300 y THW-LT
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué materiales mide: sólidos, líquidos, pastas, polvos, baterías?
- ¿Qué rango de conductividad y qué propiedades necesita además de la conductividad?
- ¿A qué temperatura mide y qué tamaño tiene la muestra?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaSi solo hace una tarea, un medidor dedicado puede ser suficiente; si se prevé sumar métodos, conviene una plataforma.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 3
| Código | Métodos | Conductividad | Muestra mínima | Temperatura | Ficha |
|---|---|---|---|---|---|
| MP-1 | TPS, THW, MTPS, THS y TLS | 0,005–2.000 W/m·K (TPS) | TPS 5 mm de diámetro; THW 20 mL | –160 a 1.000 °C según plataforma | — |
| MP-V | TPS y THW; MTPS y TLS opcionales | 0,01–500 W/m·K (TPS) | TPS 10 mm de diámetro; THW 20 mL | –75 a 300 °C | |
| MP-2 | MTPS, THW-L3, TLS y TPS-EFF | 0,029–20 W/m·K (MTPS) | MTPS 25 mm de diámetro; THW 15 mL | MTPS y THW 0–80 °C; TLS –40 a 100 °C |
Características
- Un instrumento, varios métodos
- Sólidos, líquidos, pastas y polvos se miden con el sensor que corresponde, sin sumar un equipo por cada tipo de muestra.
- Del aislante al metal con el MP-1
- El método TPS del MP-1 cubre un rango de conductividad de hasta 2.000 W/m·K, con muestras desde 5 mm.
- Crece con las necesidades del laboratorio
- El MP-V parte con TPS y THW y admite MTPS y TLS como opciones.
- Temperaturas altas y bajas con hornos y plataformas
- Los hornos mufla, tubular y de ventilador, y las plataformas de temperatura externas, amplían el rango de ensayo del MP-1. Ver →
- Baterías y materiales anisotrópicos
- El MP-1 dispone de un paquete para baterías cilíndricas y prismáticas o pouch, y de módulos para materiales que conducen distinto según la dirección.
- Portátil y de sensores intercambiables con el MP-2
- Reconoce el sensor conectado y sirve para polímeros y pastas con una sola pieza de muestra.
Qué necesita además
- Hornos para ensayos TPS en el MP-1
- La mufla, el horno tubular y el de ventilador permiten medir a alta temperatura. Ver →
- Conmutador de expansión TPS/THW
- Automatiza ensayos con varios sensores en el MP-1. Ver →
- Control externo de temperatura
- Para medir bajo temperatura ambiente o sobre 300 °C, el MP-1 trabaja con una plataforma de temperatura externa.
- Sensores de hilo THW para el MP-1
- Cuatro sensores cubren distintos rangos de temperatura y presión. Ver →
- Un medidor de flujo de calor si mide aislantes de construcción
- Las normas de placas, como ASTM C518, corresponden al método de flujo de calor. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Normas
- ISO 22007-2; ISO 22007-7; ASTM E3088; ASTM D7896; ASTM D5334; ASTM D5930; IEEE 442; GB/T 32064
- Calor específico
- Hasta 5 MJ/m³·K
- Difusividad TPS (MP-1)
- 0,01–1.200 mm²/s
- Efusividad TPS (MP-1)
- 5–60.000 W√s/m²K
- Conductividad THW
- 0,01–2 W/m·K
- Exactitud de la conductividad (MP-1)
- TPS 3 %; THW 2 %; MTPS, THS y TLS 5 %
- Repetibilidad de la conductividad (MP-1)
- TPS y THW 1 %; MTPS, THS y TLS 2 %
- Tiempo de ensayo TPS (MP-1)
- 0,25–2.560 s
- Resistencia de contacto del sensor
- Medida con TPS y MTPS (MP-1)
- Conmutador integrado (MP-1)
- 4 canales, con software de programación de métodos y temperatura
Accesorios 4
| Accesorio | Código |
|---|---|
| Horno mufla para TPS en MP-1 Muestra maxima: 150 x 150 x 50 mm; Temperatura: hasta 750 °C en ambiente rellenado; Compatible con: MP-1 | — |
| Horno tubular para TPS en MP-1 Muestra opcion 1: 40 x 40 x 13 mm; Muestra opcion 2: 75 x 75 x 25 mm; Temperatura: hasta 1000 °C en ambiente rellenado; Compatible con: MP-1 | — |
| Horno de ventilador para TPS en MP-1 Muestras: hasta 4; Muestra maxima: 75 x 75 x 50 mm; Temperatura: 300 °C y 400 °C (opciones); Compatible con: MP-1 | — |
| Conmutador de expansión TPS/THW para automatizar ensayos multisensor Canales: x2; x4; x8; Compatible con: MP-1 | — |
Compare con otros equipos de la categoría
| Serie | Para qué | Técnica | Temperatura | Enfriamiento | Muestras | Sensibilidad | |
|---|---|---|---|---|---|---|---|
 | Calorímetros DSC-60 PlusShimadzu · 2 mod. | Transiciones: fusión, cristalización, Tg y curado | DSC (flujo de calor) | Ambiente–600 °C | Opcional: TAC-60i (–50 °C) o TAC-60L (–130 °C) | Manual o 24 muestras (DSC-60A Plus) | ±150 mW; ruido 0,5 µW rms máx. |
 | Analizadores TG/DTA DTG-60Shimadzu · 4 mod. | Pérdida de masa: humedad, volátiles, descomposición, ceniza | TG/DTA simultáneo | Ambiente–1.100 °C (1.500 °C en las H) | — | Manual o 24 muestras (DTG-60A y 60AH) | TG ±500 mg; resolución 0,1 µg; hasta 1 g |

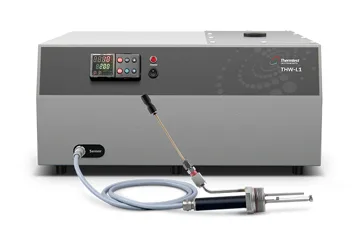

 | Conductividad térmica Medidores de líquidos y PCMThermtest · 1 mod. | Conductividad térmica de líquidos y PCM | Hilo caliente transitorio (THW) | 10–200 °C (L1); –40 a 200 °C (L1S); hasta 300 °C (L1E) | Enfriador externo en L1S y L1E; no en L1 | 20 mL | 0,01–2 W/m·K |
 | Conductividad térmica Medidores portátilesThermtest · 2 mod. | Sólidos, pastas y polvos (TPS-3); suelo y roca (TLS-100) | Plano transitorio (TPS-3); línea transitoria (TLS-100) | 10–80 °C (TPS-3); –40 a 100 °C (TLS-100) | — | TPS-3 desde 40 mm × 5 mm; TLS-100 desde 100 × 50 mm | 0,03–70 W/m·K (TPS-3); 0,1–5 W/m·K (TLS-100) |
 | Conductividad térmica Plataformas de mediciónThermtest · 3 mod. · esta página | Conductividad con varios métodos en una plataforma | TPS, THW, MTPS, THS y TLS según modelo | MP-1 –160 a 1.000 °C; MP-V –75 a 300 °C; MP-2 0–80 °C | Control externo de temperatura (MP-1) | MP-1 desde 5 mm; MP-V desde 10 mm; MP-2 desde 25 mm | 0,005–2.000 W/m·K (MP-1); 0,01–500 (MP-V); 0,029–20 (MP-2) |
 | Medidores de flujo de calor Medidor con guardaThermtest · 1 mod. | Metales, polímeros, compuestos y pastas (ASTM E1530) | Flujo de calor con guarda | –20 a 310 °C | Circulador refrigerado incluido | 50–50,8 mm de diámetro; hasta 25 mm de espesor | 0,1–100 W/m·K |
 | Medidores de flujo de calor Serie HFMThermtest · 4 mod. | Aislantes, sólidos y textiles (ASTM C518, ISO 8301) | Flujo de calor, estado estacionario | –30 a 110 °C según modelo (HFM-25: 10 a 75 °C) | Circulador refrigerado (HFM-100, 100 HT y 50) | Hasta 300 × 300 × 100 mm; HFM-25 desde 50 × 50 × 2 mm | 0,002–0,5 W/m·K (HFM-25: 0,01–0,3) |
