Shimadzu · Durómetros en Chile

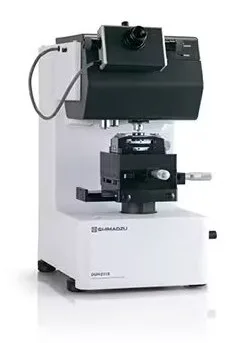

Durómetros dinámicos ultra micro DUH Shimadzu

Cromtek es representante de Shimadzu en Chile.

Los DUH miden dureza dinámica ultra micro: registran fuerza y profundidad mientras el indentador penetra la muestra, con fuerzas de 0,1 a 1.961 mN. Sirven para películas delgadas, recubrimientos, plásticos, elastómeros y fibras, y entregan dureza Martens, módulo elástico y fluencia según ISO 14577-1. Los modelos S suman modos de ensayo y la serie 210 permite comparar plásticos según ISO/TS 19278.

Fuerza de ensayo: 0,1 a 1.961 mN, resolución 0,196 µN
Desplazamiento: 0–10 µm (serie 211) o 0–100 µm (serie 210)
Indentador: Pirámide triangular de 115°; Vickers, Knoop y pirámide de 100° opcionales
Modos de ensayo: 3 o 7 (modelos S)
Normas: ISO 14577-1 Anexo A; ISO/TS 19278 en la serie 210
Uso: Solo investigación
Alimentación: 230 V ±10 %

Cotizar por WhatsApp Pedir cotización

Ficha PDF: Durómetros dinámicos ultra micro DUH

Ejemplos de configuración de un durómetro dinámico ultra micro

Un durómetro dinámico se completa con objetivos, indentadores, kits de medición y un lugar de trabajo estable. Estos son ejemplos de cómo suele armarse.

1
Equipo base
211 para 0–10 µm y 210 para 0–100 µm; los modelos S agregan modos de ensayo; la serie 210 permite comparar plásticos según ISO/TS 19278.
- DUH-2110–10 µm
- DUH-211S0–10 µm
- DUH-2100–100 µm
- DUH-210S0–100 µm
2
Medición de la huella
Kit de medición de longitud, en color o monocromo, para medir diagonales en pantalla.
- 347-24778-44Length measurement kit, color, para DUH
- 347-24778-43Length measurement kit, monochrome, para DUH
3
Indentadores y kits de dureza
Pirámide de 100° para muestras pequeñas y kits Vickers y Knoop verificados en fábrica.
- 340-47011Triangular pyramid indenter, ángulo de punta 100°
- 347-24449-01Measurement kit for Vickers hardness
- 347-24449-11Measurement kit for Knoop hardness
4
Objetivos
Aumentos adicionales para ubicar la zona de ensayo.
- 344-89977-40Lente objetivo ×100
- 347-25400Lente objetivo ×40
- 344-89924-40Lente objetivo ×20
- 344-89941-40Lente objetivo ×10
- 344-89300-41Lente objetivo ×40 de distancia de trabajo extra larga
5
Platina
Sistema de platina XY eléctrica para ensayos en varios puntos.
- 347-24625-41Electric X-Y stage system
6
Lugar de trabajo
Banco antivibración (de escritorio o activo) y cámara cortaviento.
- 344-04193-06Desk-type vibration absorbing bench
- 344-04211-12Active vibration-absorbing bench AC 230 V
- 347-27010-01Windbreak case W700×D650×H750 mm
- 347-27010-02Windbreak case grande W700×D650×H900 mm
7
Verificación
Bloque patrón Vickers y vidrio BK7 para obtener los factores de corrección del módulo elástico.
- 340-06619-07Vickers Hardness Standard Block
- 339-89207-14BK7 (Glass Test Piece)
8
Software
Programa de ensayo y análisis para los DUH-211 y DUH-210.
- Software de ensayo y análisis DUH

Para cotizar su sistema, cuéntenos, idealmente:

¿Qué material y qué propiedad necesita: dureza de una película, módulo elástico, fluencia o dureza de un plástico?
¿Qué espesor y qué tamaño tiene la muestra?
¿Tiene una sala con temperatura estable y sin vibraciones?

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.

Todos los módulos 4

Código	Desplazamiento	Incremento mínimo	Modos de ensayo	ISO/TS 19278 (plásticos)	Ficha
DUH-211	0–10 µm	0,0001 µm	3	—	PDF
DUH-211S	0–10 µm	0,0001 µm	7	—	PDF
DUH-210	0–100 µm	0,001 µm	3	Sí	PDF
DUH-210S	0–100 µm	0,001 µm	7	Sí	PDF

Características

Mide la película, no el material de base: Con fuerzas de mN y profundidades de µm, la indentación queda dentro del recubrimiento y el resultado no se mezcla con el sustrato.
Más que un valor de dureza: Además de la dureza Martens y HIT, calcula módulo elástico (EIT), fluencia y trabajo elástico y plástico según ISO 14577-1.
Plásticos y elastómeros: En elastómeros mide la elasticidad aunque no quede huella visible, y la serie 210 permite comparar plásticos en la misma escala.
Ensayos a la medida: Carga-mantenimiento, carga-descarga y cíclico; los modelos S agregan profundidad fija y carga escalonada, con y sin descarga.
Huella visible cuando se necesita: Con el kit de medición de longitud también mide diagonales en pantalla (Vickers y Knoop) y guarda las imágenes. Ver →
Indentadores para cada muestra: La pirámide de 115° es la estándar; la de 100° deja una huella más pequeña, útil en muestras pequeñas. Ver →

Qué necesita además

PC con Windows 11 Pro: El software de ensayo y análisis corre en un PC que se pide aparte.
Un lugar estable: Medir en mN y en décimas de µm pide 23 ± 1 °C, sin vibraciones ni corrientes de aire: banco antivibración y cámara cortaviento. Ver →
Kit de medición de longitud: Para medir la huella en pantalla y obtener dureza Vickers o Knoop. Ver →
Si lo que necesita es dureza Vickers de piezas: Para metales, capas gruesas y soldaduras, el microdurómetro Vickers es más directo. Ver →
Si lo que necesita es compresión de partículas: La resistencia a la compresión de partículas y fibras se mide en las máquinas de micro compresión. Ver →

Se cotizan junto con el equipo.

Especificaciones comunes

Ensayo: Dureza dinámica ultra micro (indentación instrumentada)
Fuerza de ensayo: 0,1 a 1.961 mN (escala completa); resolución 0,196 µN (hasta 1,96 mN)
Exactitud de fuerza: ±19,6 µN o ±1 % de la fuerza indicada (el mayor)
Indentador estándar: Pirámide triangular de 115°
Monitor óptico: ×500 (×1000 opcional)
Platina: 125 × 125 mm; recorrido de 25 mm en X e Y
Ambiente de trabajo: 23 ± 1 °C recomendado; humedad de 20 a 60 % sin condensación
Dimensiones: Unidad principal 355 × 405 × 530 mm; unidad de control 315 × 375 × 110 mm
Peso: Unidad principal aprox. 60 kg; unidad de control aprox. 5 kg
Uso: Solo investigación
Alimentación: Monofásica 230 V ±10 %, aprox. 100 W (sin PC)
PC: Aparte, Windows 11 Pro de 64 bit

Accesorios 24

Accesorio	Código
Length measurement kit, color, para DUH Compatible: DUH-211/211S/210/210S; Aumento máx.: ×1300 (pantalla 21,5″, objetivo ×50); Función: mide la indentación en pantalla y guarda imágenes (hardness Vickers/Knoop)	347-24778-44
Length measurement kit, monochrome, para DUH Compatible: DUH-211/211S/210/210S; Aumento máx.: ×1300 (pantalla 21,5″, objetivo ×50)	347-24778-43
Lente objetivo ×100	344-89977-40
Lente objetivo ×40	347-25400
Lente objetivo ×20	344-89924-40
Lente objetivo ×10 Compatible: DUH	344-89941-40
Lente objetivo ×40 de distancia de trabajo extra larga Función: mejora el contraste del campo de visión	344-89300-41
Windbreak case W700×D650×H750 mm Función: reduce el efecto de corrientes de aire y ruido	347-27010-01
Windbreak case grande W700×D650×H900 mm Uso: con el banco activo de absorción de vibraciones	347-27010-02
Vickers Hardness Standard Block Compatible: DUH; Función: referencia aproximada de dureza Vickers	340-06619-07
BK7 (Glass Test Piece) Compatible: DUH; Función: obtener los factores de corrección del indentador para el módulo elástico	339-89207-14
Triangular pyramid indenter, ángulo de punta 100° Compatible: DUH; Función: punta más fina e indentaciones más pequeñas que el de 115°; para muestras pequeñas	340-47011
Measurement kit for Vickers hardness Compatible: DUH; Contenido: 1 indentador Vickers + 1 informe de inspección; Pedido: junto con el DUH	347-24449-01
Measurement kit for Knoop hardness Compatible: DUH; Contenido: 1 indentador Knoop + 1 informe de inspección; Pedido: junto con el DUH	347-24449-11
Desk-type vibration absorbing bench Compatible: DUH-211/211S / MCT; Función: resortes helicoidales; para zonas con vibraciones fuertes	344-04193-06
Active vibration-absorbing bench AC 120 V Compatible: DUH / MCT; Rango: 0,7 a 100 Hz; Tensión: 120 V	344-04211-11
Active vibration-absorbing bench AC 230 V Compatible: DUH / MCT; Rango: 0,7 a 100 Hz; Tensión: 230 V	344-04211-12
Slender specimen holder Compatible: DUH; Diámetro de muestra: 0,15 a 1,6 mm (agujas, ejes de reloj, alambres)	344-82943-40
Disk-type vacuum suction unit Compatible: DUH; Uso: obleas de 5″, 6″ y 8″	344-86201-42
Micrometer head (digital display), 2 unidades Compatible: DUH / MCT; Recorrido máx.: 25 mm; resolución 1 µm	347-25447-12
Rotation stage Compatible: DUH; Diámetro: 125 mm; giro ±5°	344-82857-01
Objective micrometer Compatible: DUH / MCT; Escala: graduaciones cada 10 µm; ajusta el aumento del microscopio	046-60201-02
Electric X-Y stage system Compatible: DUH-211/210; Recorrido: ±25 mm en X e Y (100 mm total en X con deslizamiento de 50 mm); Resolución: 0,001 mm; accionamiento por tornillo de bolas y motor paso a paso	347-24625-41
Software de ensayo y análisis para DUH-211/210 Funciones: curvas fuerza-profundidad, dureza dinámica y Martens, módulo elástico, conversión de dureza, salida ASCII	—
