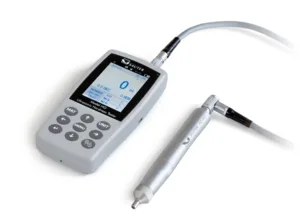

Durómetro UCI HO Kern
Cromtek es representante de Kern en Chile.
Los HO son durómetros portátiles por el método UCI (impedancia de contacto ultrasónica), con sonda Vickers, para medir piezas pequeñas, chapa fina y capas superficiales. Entregan el resultado en HV, HB, HRB, HRC, HRA y MPa. La fuerza de ensayo, de 10 a 100 N según el modelo, define el tipo de pieza y de superficie que se puede medir.
- Método
- UCI con sonda Vickers, accionamiento manual
- Fuerza de ensayo
- 10, 20, 50 o 100 N, según modelo
- Rango Vickers
- 80–1599 HV
- Unidades
- HL, HV, HB, HRB, HRC, MPa, HRA
- Pieza mínima
- 2 mm de espesor y 300 g
- Alimentación
- Batería recargable; fuente de 110–240 V
Ejemplos de configuración de un durómetro UCI
Un durómetro UCI se completa con sonda, accesorios de apoyo y placas de verificación. Estos son ejemplos de cómo suele armarse.
- 1
Durómetro
Se elige por la fuerza de ensayo: de 10 N (HO 1K) a 100 N (HO 10K).
- HO 1K10 N
- HO 2K20 N
- HO 5K50 N
- HO 10K100 N
- 2
Sonda UCI
Sondas Vickers que acepta el equipo; las HO-A15 y HO-A16 son motorizadas.
- HO-A01Sonda UCI
- HO-A02Sonda UCI
- HO-A14Sonda UCI
- HO-A15Sonda UCI motorizada
- HO-A16Sonda UCI motorizada
- 3
Apoyo de la pieza
Anillos de apoyo, cubierta y banco para medir con estabilidad.
- Anillos de apoyo HO-A04, HO-A05 y HO-A06 (HO 5K y HO 10K)
- Anillos de apoyo HO-A04N, HO-A05N y HO-A06N (HO 1K y HO 2K)
- Cubierta protectora de agujero profundo HO-A07 (HO 5K y HO 10K)
- Banco de pruebas HO-A08
- 4
Verificación
Placas de comparación de dureza por rango HRC.
- HO-A09Placa de comparación de dureza
- HO-A10Placa de comparación de dureza
- HO-A11Placa de comparación de dureza
- HO-A12Placa de comparación de dureza
- 5
Energía y transporte
Fuente enchufable, batería de repuesto y caja para llevar el equipo.
- YKA-31Fuentes de alimentación enchufables
- Batería RHO-7001
- Caja de transporte HO-A21
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué pieza mide: pieza pequeña, chapa fina, capa superficial o zona de soldadura?
- ¿Qué escalas necesita (HV, HB, HRB, HRC, HRA o MPa)?
- ¿Qué rango de dureza tienen las piezas, para elegir la placa de verificación?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 4
| Código | Modelo | Fuerza de ensayo | Carga Vickers | Rango HRA | Ficha |
|---|---|---|---|---|---|
| HO 1K | Durómetro UCI HO 1K | 10 N | HV 1 | 37–85 HRA | — |
| HO 2K | Durómetro UCI HO 2K | 20 N | HV 2 | 61–85,6 HRA | — |
| HO 5K | Durómetro UCI HO 5K | 50 N | HV 5 | 61–85,6 HRA | — |
| HO 10K | Durómetro UCI HO 10K | 100 N | HV 10 | 61–85,6 HRA | — |
Características
- Piezas pequeñas y chapa fina
- El método UCI mide donde el rebote no alcanza: componentes chicos, paredes delgadas, zonas de soldadura y capas superficiales.
- Una fuerza para cada superficie
- La fuerza de ensayo del modelo define el rango de aplicación: se elige según el espesor, la rugosidad y la dureza de la pieza.
- Un equipo, todas las escalas
- Convierte el resultado a HV, HB, HRB, HRC, HRA y MPa, según lo que pida el plano o la norma.
- Resultados guardados y al PC
- Guarda hasta 1.000 resultados y los traspasa por USB.
- Sondas intercambiables
- Admite sondas Vickers de distinta carga, incluidas versiones motorizadas, que se piden aparte. Ver →
- Verificación con placas de dureza
- Hay placas de comparación por rango de dureza HRC para comprobar el equipo con regularidad. Ver →
Qué necesita además
- Placas de comparación de dureza
- Las placas HO-A09, HO-A10, HO-A11 y HO-A12 cubren cuatro rangos de dureza HRC. Ver →
- Anillos de apoyo y banco de pruebas
- Los anillos para superficies cilíndricas y el banco HO-A08 mejoran la estabilidad de la medición.
- Si la pieza es grande y pesada
- Para piezas grandes, forja o fundición, corresponde el método Leeb. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Método
- UCI, accionamiento manual
- Rango Vickers
- 80–1599 HV
- Rango Brinell
- 79–618 HB
- Rango Rockwell C
- 20,3–68 HRC
- Resistencia a la tracción
- 255–2180 MPa
- Pantalla
- LCD gráfica
- Memoria
- 1.000 resultados
- Interfaz
- USB
- Carcasa
- Metal lacado, 28 × 83 × 160 mm
Accesorios 11
| Accesorio | Código |
|---|---|
| Accesorio YKA-31 Categoría: Balanzas; Dim. embalaje: 104×100×70 mm; Peso neto: 0,10 kg; Peso bruto: 0,20 kg; Peso envío: 0,16 kg; EAN: 4045761220454; HS: 85044095; Garantía: 24 meses; Rangos: Temperatura de almacenamiento [Min]: -20… | YKA-31 |
| Placa de comparación de dureza Categoría: Measurementtechnology; Material: acero; Dim. embalaje: 150×150×20 mm; Peso neto: 0,85 kg; Peso bruto: 0,90 kg; Peso envío: 0,86 kg; EAN: 4045761199231; HS: 90249000; Garantía: 24 meses | HO-A12 |
| Placa de comparación de dureza Categoría: Measurementtechnology; Material: acero inoxidable; Dim. embalaje: 150×150×20 mm; Peso neto: 0,85 kg; Peso bruto: 0,90 kg; Peso envío: 0,86 kg; EAN: 4045761199224; HS: 90249000; Garantía: 24 meses | HO-A11 |
| Placa de comparación de dureza Categoría: Measurementtechnology; Material: acero inoxidable; Dim. embalaje: 150×150×20 mm; Peso neto: 0,85 kg; Peso bruto: 0,90 kg; Peso envío: 0,86 kg; EAN: 4045761199217; HS: 90249000; Garantía: 24 meses | HO-A10 |
| Placa de comparación de dureza Categoría: Measurementtechnology; Material: acero inoxidable; Dim. embalaje: 109×108×33 mm; Peso neto: 0,85 kg; Peso bruto: 0,90 kg; Peso envío: 0,86 kg; EAN: 4045761199200; HS: 90249000; Garantía: 24 meses | HO-A09 |
| Captor | AHMO D |
| Sonda UCI motorizada | HO-A16 |
| Sonda UCI motorizada | HO-A15 |
| Sonda UCI | HO-A14 |
| Sonda UCI Categoría: Measurementtechnology; Grupo: Sonda; Material: metal; Peso neto: 0,25 kg; Peso bruto: 0,25 kg; Peso envío: 0,225 kg; EAN: 4045761184169; HS: 90249000; Garantía: 36 meses | HO-A02 |
| Sonda UCI Categoría: Measurementtechnology; Grupo: Sonda; Material: metal; Dim. embalaje: 150×40×40 mm; Peso neto: 0,25 kg; Peso bruto: 0,25 kg; Peso envío: 0,225 kg; EAN: 4045761184152; HS: 90249000; Garantía: 36 meses | HO-A01 |
Compare con otros equipos de la categoría
| Serie | Para qué | Método | Escalas o resultados | Rango | Fuerza de ensayo | Formato | Lectura | Datos | |
|---|---|---|---|---|---|---|---|---|---|
 | Banco de pruebas Shore TIKern · 6 mod. | Medir Shore con fuerza constante y repetible | Shore con banco de pruebas | Shore A y Shore D | — | 10 N (A) · 50 N (D) | Banco de pruebas manual | Con un durómetro Shore compatible | — |
 | Durómetro Leeb HKKern · 2 mod. | Piezas grandes y pesadas; HK-DB con bloque de verificación | Leeb (rebote) | HL, HV, HB, HRB, HRC | 170–960 HL | — | Portátil | Digital, LCD gráfica | Memoria interna; a pilas |
 | Durómetro Leeb HMMKern · 2 mod. | Piezas grandes y pesadas; resultado también en MPa | Leeb (rebote) | HL, HV, HB, HRB, HRC, MPa | 170–960 HL | — | Portátil | Digital, LCD | Memoria interna; a pilas |
 | Durómetro Leeb HMOKern · 1 mod. | Uso profesional con pantalla táctil y memoria | Leeb (rebote) | HL, HV, HB, HRB, HRC, MPa | 170–960 HL | — | Portátil | Digital, LCD táctil | 500 resultados; batería recargable |
 | Durómetro Leeb HNKern · 1 mod. | Revisión móvil de metales en terreno, formato lápiz | Leeb (rebote) | HL, HV, HB, HRB, HRC | 170–960 HL | — | Portátil tipo lápiz | Digital, LCD | 500 resultados; USB |
 | Durómetro Shore analógico HBKern · 3 mod. | Goma, elastómeros y plásticos; lectura directa sin pilas | Shore | Shore A, D y A0 | Hasta 100 | — | Portátil de mano | Analógica, con aguja | — |
 | Durómetro Shore digital HDKern · 2 mod. | Goma, elastómeros y plásticos; lectura digital | Shore | Shore A o D | Hasta 100 | 10 N (A) · 50 N (D) | Portátil de mano | Digital, resolución 0,1 | Hold, Peak y promedio |
 | Durómetro Shore digital HEKern · 2 mod. | Goma, elastómeros y plásticos con registro de resultados | Shore | Shore A o D | Hasta 100 | 10 N (A) · 50 N (D) | Portátil de mano | Digital, resolución 0,1 | 500 resultados; USB |
 | Durómetro UCI HOKern · 4 mod. · esta página | Piezas pequeñas, chapa fina y capas superficiales | UCI (impedancia de contacto ultrasónica) | HL, HV, HB, HRB, HRC, MPa, HRA | 80–1599 HV | 10–100 N | Portátil con sonda | Digital, LCD gráfica | 1.000 resultados; USB |
 | Durómetros dinámicos ultra micro DUHShimadzu · 4 mod. | Películas delgadas, recubrimientos, plásticos y elastómeros | Indentación instrumentada (dureza dinámica) | Martens, HIT, módulo EIT, fluencia | 0–10 o 0–100 µm (desplazamiento) | 0,1–1.961 mN | Durómetro de laboratorio | Fuerza y profundidad durante el ensayo | PC aparte |
 | Máquinas de micro compresión MCTShimadzu · 6 mod. | Resistencia a la compresión de partículas y fibras | Micro compresión con indentador plano | Resistencia a la compresión | 0–10 o 0–100 µm (desplazamiento) | 9,8–4.903 mN | Máquina de laboratorio, manual o AD | Óptica ×100 y ×500; cámara en los AD | PC aparte |
 | Microdurómetros Vickers HMV-GShimadzu · 20 mod. | Dureza Vickers de piezas, capas y soldaduras; perfiles | Vickers (huella) | HV | Hasta HV 2 | Hasta 19,6 N | Microdurómetro de laboratorio | Ocular (G30) o cámara (G31) | Software de análisis (G31) |
