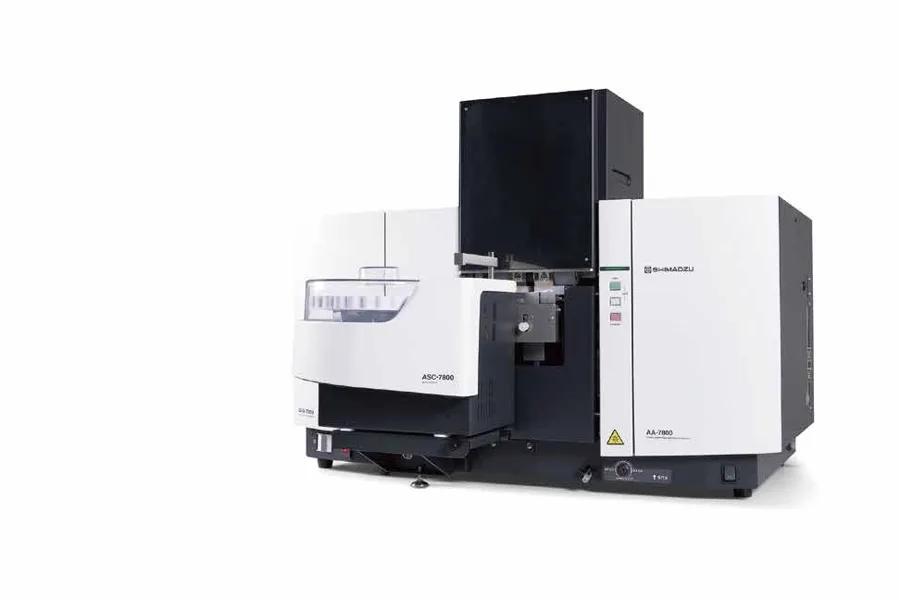

Espectrofotómetro de absorción atómica AA-7800 Shimadzu
Cromtek es representante de Shimadzu en Chile.
La serie AA-7800 mide metales elemento por elemento, con llama para ppm y horno de grafito para ppb. Se ofrece como AA-7800F (llama), AA-7800F/AAC (llama con cambiador automático), AA-7800G (horno) y como sistema dual llama + horno, manual o automático. Con el generador de hidruros y el vaporizador de mercurio cubre arsénico, selenio, antimonio y mercurio.
- Atomización
- Llame aire-C₂H₂ y N₂O-C₂H₂, o horno de grafito hasta 3.000 °C
- Rango de longitud de onda
- 185–900 nm
- Corrección de fondo
- Deuterio (D2) y autoinversión (SR)
- Lámparas
- Torreta de 8, 2 encendidas a la vez
- Alimentación
- 220 o 230 V CA, 50/60 Hz, 230 VA; horno GFA-7800: 200–240 V, 7400 VA
Ejemplos de configuración de un equipo de absorción atómica
Un equipo de absorción atómica se arma con la técnica y el modelo base, el atomizador, el muestreador y los accesorios según la muestra, más las lámparas y la instalación.
- 1
Técnica y modelo base
Lo decide la concentración y la cantidad de muestras:
Solo ppm, pocas muestras AA-7800F (llama) Llama con muchas muestras o varios elementos AA-7800F/AAC (llama con cambiador automático) Solo ppb, poco volumen de muestra AA-7800G (horno de grafito) ppm y ppb en el mismo laboratorio Sistema dual llama + horno, manual o automático - 208-01700-XXLlama, quemador manual
- 208-01720-XXLlama con cambiador automático (AAC)
- 208-01710-XXHorno de grafito GFA-7800
- 208-01700-XX + 208-00320-58 + 208-00480-41Llama + horno de grafito
- 208-01720-XX + 208-00320-58 + 208-00400-XX + 208-00450-41Llama + horno de grafito
- 2
Horno de grafito
Para pasar de la llama a ppb: horno GFA-7800, unidad de cambio manual para el dual y cámara para ver el interior del tubo.
- 208-00320-58Horno de grafito GFA-7800 (atomizador)
- 208-00480-41Cambiador manual de atomizador MAC-7800
- 206-52950-41Cámara del horno de grafito GFA-TV
- 3
Muestreador
ASC-7800 para series automáticas; en horno o dual se monta con el ASK-7800. El kit de micromuestreo es para la llama.
- 208-00400-XXMuestreador automático ASC-7800
- 208-00450-41Unidad de extensión ASK-7800 (muestreador para horno o sistema dual)
- 206-77540-91Kit de micromuestreo para llama
- 4
Hidruros y mercurio
Arsénico, selenio y antimonio con el generador de hidruros; mercurio por vapor frío. La mufla AMF-100 calienta la celda sin acetileno ni compresor.
- 208-00900-XXGenerador de vapor de hidruros HVG-100
- 208-00850-XXVaporizador de mercurio MVU-100 (vapor frío)
- 208-00950-47Mufla atómica AMF-100 (calentador eléctrico de celda para hidruros)
- 5
Accesorios de llama
Atom Booster para más sensibilidad en llama (no se usa con N₂O-C₂H₂), cabezal de alta temperatura para óxido nitroso y cabezal con escala de ángulo.
- 206-50957-91Atom Booster (tubo de cuarzo ranurado para llama)
- 206-77530-91Cabezal de quemador de alta temperatura (N2O-C2H2)
- 206-50370-92Cabezal de quemador con escala de ángulo para AA-7800
- 6
Lámparas e instalación
Se cotizan junto con el sistema.
- Lámparas de cátodo hueco, una por elemento (serie L-2433 para corrección SR)
- Acetileno, aire comprimido y argón (horno) con sus reguladores
- Extracción de gases y circuito dedicado para el horno
Para cotizar su sistema, cuéntenos, idealmente:
- Qué elementos mide y en qué concentración (ppm, ppb), y si incluyen arsénico, selenio, antimonio o mercurio
- Cuántos elementos por muestra y cuántas muestras al día
- Qué matriz analiza y cómo la prepara, y si tiene acetileno, aire comprimido, argón, extracción y circuito dedicado
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaSi mide muchos elementos por muestra o varios a niveles muy bajos, mire también el ICP-OES o el ICP-MS.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 5
| Código | Modelo | Atomizador | Cambio llama/horno | Muestreo automático | Dimensiones y peso | Ficha |
|---|---|---|---|---|---|---|
| 208-01700-XX | AA-7800F | Llama, quemador manual | Solo llama; horno GFA-7800 opcional | ASC-7800 opcional | 702 × 610 × 702 mm; 75 kg | — |
| 208-01720-XX | AA-7800F/AAC | Llama con cambiador automático (AAC) | Automático al sumar el GFA-7800 | ASC-7800 y ASK-7800 opcionales | 702 × 610 × 702 mm; 78 kg | — |
| 208-01710-XX | AA-7800G | Horno de grafito GFA-7800 | Solo horno | ASC-7800 con ASK-7800 (recomendado) | 702 × 590 × 520 mm; 68 kg | — |
| 208-01700-XX + 208-00320-58 + 208-00480-41 | Llama + horno de grafito | Manual (MAC-7800); admite mufla AMF-100 | ASC-7800 con ASK-7800 | 940 mm de ancho | — | |
| 208-01720-XX + 208-00320-58 + 208-00400-XX + 208-00450-41 | AA-7800 dual automático | Llama + horno de grafito | Automático por software | ASC-7800 con ASK-7800 | 940 mm de ancho | — |
Características
- Llame y horno en un solo equipo
- Desde la llama se puede crecer al horno GFA-7800 y armar un sistema dual, con cambio manual o automático entre atomizadores. Ver →
- Doble corrección de fondo
- Corrige el fondo con lámpara de deuterio y por autoinversión (SR) de alta velocidad; la segunda usa lámparas de la serie L-2433. Ver →
- Seguridad de la llama
- Monitor de llama, apagado automático por vibración o corte de energía, chequeo de fugas y detección de falla del regulador de acetileno.
- Horno con control digital
- Programas el calentamiento por etapas y puede enriquecer la muestra dentro del horno para medir concentraciones más bajas.
- Software WizAArd
- Arma el método con un asistente; LabSolutions DB/CS para 21 CFR Part 11 es opcional.
Qué necesita además
- Lámparas de cátodo hueco
- Una por cada elemento que se mide; se cotizan según los elementos del laboratorio. Ver →
- Gases
- Llame: acetileno a 0,11 MPa y aire comprimido a 0,4 MPa (óxido nitroso para elementos refractarios). Horno: argón a 0,4 MPa.
- Instalación
- Circuito dedicado para el horno (7400 VA), extracción de gases de la llama (600–1200 m³/h) y un mesón de 1500 × 700 mm como mínimo.
- Tubos de grafito
- Pirolíticos, de alta densidad o con plataforma, según el elemento; son consumibles del horno.
- PC
- El software corre en Windows 10 Pro 64 bit; PC, monitor e impresora no vienen incluidos.
Se cotizan junto con el equipo.
Especificaciones comunes
- Rango de longitud de onda
- 185–900 nm.
- Monocromador
- Czerny-Turner, rejilla de 1800 líneas/mm, distancia focal de 300 mm.
- Ancho de banda
- 0,1 / 0,2 / 0,4 / 0,7 / 1,0 / 2,0L nm, con cambio automático.
- Detector
- Tubo fotomultiplicador.
- Corrección de fondo
- BGC-SR (185–900 nm) y BGC-D2 (185–430 nm).
- Lámparas
- Torreta de 8; 2 encendidas a la vez (una mide y otra se calienta para la siguiente).
- Entorno
- 10–35 °C; 20–80 % de humedad (menos de 70 % sobre 30 °C).
- Uso
- Solo investigación (RUO).
- Horno de grafito GFA-7800
- De ambiente a 3.000 °C en hasta 20 etapas; enriquecimiento de la muestra en el horno de hasta 20 veces.
Accesorios 12
| Accesorio | Código |
|---|---|
| Horno de grafito GFA-7800 (atomizador) Compatible: AA-7800F, AA-7800F/AAC, AA-7800G (dual y horno); Temperatura: ambiente a 3.000 °C; hasta 20 etapas; RAMP/STEP; Enriquecimiento en el horno: hasta 20 veces; Seguridad: protección por sobrecorriente (circuito… | 208-00320-58 |
| Muestreador automático ASC-7800 Capacidad: 60 muestras y 8 reactivos (acceso aleatorio); Mezcla: hasta 4 soluciones antes de inyectar (calibración: 5 soluciones máx.; adición estándar: 6); Jeringa e inyección: 250 µL; 2 a 90 µL; repetibilidad 1 %RSD… | 208-00400-XX |
| Unidad de extensión ASK-7800 (muestreador para horno o sistema dual) Función: necesaria para montar el ASC-7800 en el sistema de horno o dual | 208-00450-41 |
| Accesorio 208-00480-41 | 208-00480-41 |
| Generador de vapor de hidruros HVG-100 Compatible: AA-7800F, AA-7800G (con mufla AMF-100); Uso: alta sensibilidad en elementos como As, Se y Sb; Automatización: con ASC-7800, serie automática de hasta 60 muestras; Requiere: nozzle ASSY HVG 206-67563 para… | 208-00900-XX |
| Vaporizador de mercurio MVU-100 (vapor frío) Compatible: AA-7800F, AA-7800G; Uso: absorción atómica por vapor frío (Hg); Requiere: celda de gas 201-98687, soporte de celda 206-77703-91 y lámpara de cátodo hueco de Hg 200-38422-28; Alimentación: 100-240 V CA, 50… | 208-00850-XX |
| Mufla atómica AMF-100 (calentador eléctrico de celda para hidruros) Uso: mayor sensibilidad que el calentamiento con llama; sin acetileno ni compresor; Alimentación: 200-240 V CA, 550 VA, 50/60 Hz; Requiere: adaptador de montaje (AA-7800F: 206-52135-41; AA-7800G: 206-83755-91);… | 208-00950-47 |
| Cámara del horno de grafito GFA-TV Función: ver el interior del tubo de grafito (posición de inyección y estado de secado); incluye software Video View; Conexión: puerto USB 2.0 del equipo | 206-52950-41 |
| Cabezal de quemador de alta temperatura (N2O-C2H2) Compatible: AA-7800F, AA-7800F/AAC; Material: titanio puro, refrigerado por aire, ranura de 5 cm; muy resistente a la corrosión; Uso: llama N2O-C2H2; también sirve para aire-C2H2 | 206-77530-91 |
| Kit de micromuestreo para llama Compatible: AA-7800F, AA-7800F/AAC; Función: necesario para el método de micromuestreo en llama; requiere ASC-7800 y ASK-7800 (o kit de soporte ASC) | 206-77540-91 |
| Cabezal de quemador con escala de ángulo para AA-7800 Compatible: AA-7800 de llama; Uso: fija un ángulo constante del quemador para medir elementos de alta concentración cambiando el ángulo | 206-50370-92 |
| Atom Booster (tubo de cuarzo ranurado para llama) Compatible: AA-7800 de llama con soporte de celda; Uso: aumenta la sensibilidad del análisis de llama; Limitación: no se puede usar con llama N2O-C2H2 | 206-50957-91 |
Compare con otros equipos de la categoría
| Serie | Para qué | Atomizador | Concentración | Corrección de fondo | Lámparas | Muestreo automático | Hidruros y mercurio | Alimentación | |
|---|---|---|---|---|---|---|---|---|---|
 | Espectrofotómetro de absorción atómica AA-7800Shimadzu · 5 mod. · esta página | Pocos elementos a ppm (llama) o ppb (horno) | Llama, horno de grafito o sistema dual | Llama: ppm; horno: ppb | Deuterio (D2) y autoinversión (SR) | Torreta de 8, 2 encendidas | ASC-7800: 60 muestras y 8 reactivos | Hidruros HVG-100; vapor frío de Hg MVU-100 | 220 o 230 V; horno 200–240 V, 7400 VA |
