Labfreez · Rotavapores o evaporadores rotatorios

Evaporador rotatorio de 5 a 100 litros (clásico, antiexplosión y piloto RE-LA) Labfreez

Los rotavapores Labfreez de 5 a 100 L cubren la evaporación de escala piloto y producción: los clásicos de 5 a 50 L con elevación manual, el RE-5000 con elevación automática y la serie RE-LA con elevación eléctrica. Para solventes inflamables hay versiones antiexplosión, con motor y control Ex dIIBT4. Cromtek es representante de Labfreez en Chile y los ofrece junto con bomba de vacío y chiller de la misma marca.

Matraz de evaporación
5 a 100 L
Matraz colector
2 a 50 L
Elevación
Manual en los clásicos; automática en el RE-5000; eléctrica en la serie RE-LA
Antiexplosión
Versiones Ex dIIBT4 de 5 a 50 L
Evaporación de agua (serie RE-LA)
≥2 L/h en 5 L hasta ≥9 L/h en 50 L
Alimentación
Clásicos: 220 V · 50 Hz (RE-5003: calefacción a 380 V) · RE-LA-5 y RE-LA-5Ex: 220–240 V · 50–60 Hz

Especificaciones

EspecificaciónRE-5000RE-501RE-501EXRE-1002RE-1002EXRE-2002
Capacidad de evaporacion——————
Velocidad0-180 rpm0-120 rpm0-120 rpm0-110 rpm0-110 rpm0-110 rpm
Rango del bano0-99 °C (±1 °C); página dice baño agua/aceite de doble uso—————
Dimensiones700×410×880 mm700×335×1009 mm700×335×1009 mm970×480×1950 mm970×480×1950 mm1170×540×2200 mm
Potencia motor40 W40 W90 W antiexplosión120 W120 W antiexplosión120 W
Potencia calefaccion1,5 kW2 kW2 kW3 kW3 kW5 kW
Potencia total——————
Peso42,5 kg (embalado)38 kg (embalado)41 kg (embalado)100 kg (embalado)100 kg (embalado)123 kg (embalado)

Y 12 modelos más en la tabla de modelos.

Ejemplos de configuración de un rotavapor Labfreez de 5 a 100 L

Un rotavapor de escala piloto o de producción trabaja como sistema: equipo base, bomba de vacío, chiller y espacio de instalación. Labfreez arma el conjunto con equipos de la misma marca.

  1. 1

    Rotavapor base

    El volumen por lote define el tamaño; en solventes inflamables se elige la versión antiexplosión.

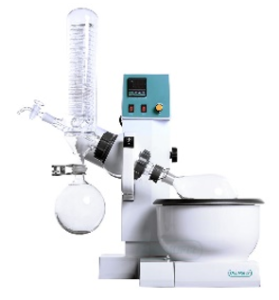

    5 L con baño de agua y elevación automáticaRE-5000
    5 L antiexplosiónRE-501EX
    Piloto de 5 a 20 L con elevación eléctricaRE-LA-5, RE-LA-10 o RE-LA-20
    Producción de 50 LRE-LA-50
    Producción de 100 LRE-LA-100
    Piloto o producción antiexplosiónRE-LA-5Ex, RE-LA-10Ex, RE-LA-20Ex o RE-LA-50Ex
    10, 20 o 50 L clásico, elevación manualRE-1002, RE-2002 o RE-5003, y sus versiones EX
    • RE-50005 L
    • RE-501EX5 L

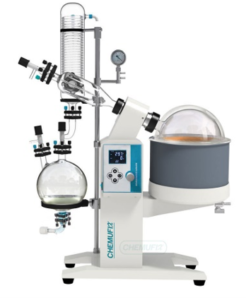

    • RE-LA-55 L
    • RE-LA-1010 L

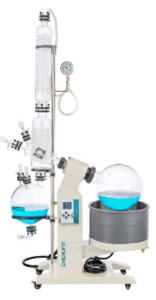

    • RE-LA-2020 L

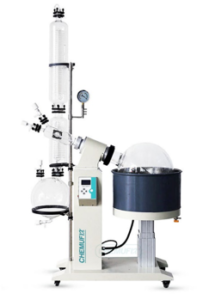

    • RE-LA-5050 L

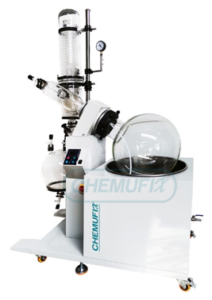

    • RE-LA-100100 L
    • RE-LA-5Ex5 L
    • RE-LA-10Ex10 L
    • RE-LA-20Ex20 L
    • RE-LA-50Ex50 L
    • RE-100210 L
    • RE-200220 L
    • RE-500350 L
  2. 2

    Bomba de vacío

    Se elige por el tamaño del matraz.

    5 LDP-201, DP-401 o VP-III
    RE-LA-5DP-201 o DP-401; alternativa VP-B95
    RE-LA-10 y RE-1002 (10 L)DP-401 o VP-B95
    20 a 50 LDP-401 (45 L/min), declarada para estos tamaños, o VP-B95
  3. 3

    Chiller para el condensador

    Los matraces grandes piden más capacidad de enfriamiento; un ejecutivo de Cromtek la dimensiona con su solvente y su volumen.

    5 LLLCP-5-10, LLCP-5-20, LLCP-10-20 o LCC-1000
    RE-LA-5LLCP-10-20, LLCP-10-30, LLCP-20-30 o LCC-30-700
    RE-LA-10 y 10 LLLCP-20-30, LLCP-30-30 o LCC-30-1000
    20 a 50 LLLCP-30-30 o LCC-30-1000; para cargas mayores, LCC-30-2500 o LLCP-50-30
  4. 4

    Controlador de vacío

    El controlador VC100 programa la presión de trabajo con las bombas de la serie DP.

    • Controlador VC100, con bomba DP-401 en los equipos de 10 a 50 L
  5. 5

    Versiones antiexplosión

    En estas versiones el rotavapor lleva motor y control Ex; la bomba y el chiller del conjunto los define un ejecutivo de Cromtek.

    • RE-501EX, RE-1002EX, RE-2002EX, RE-5003EX y la serie RE-LA Ex

Para cotizar su sistema, cuéntenos, idealmente:

  1. ¿Cuánto solvente evapora por lote: 5, 10, 20, 50 o 100 L?
  2. ¿Qué solvente usa y a qué temperatura de baño trabaja?
  3. ¿El solvente es inflamable y el lugar es zona clasificada?
  4. ¿Qué altura de techo y qué piso tiene disponibles para el equipo?
  5. ¿Ya tiene bomba de vacío y chiller?

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, un ejecutivo de Cromtek lo asesora para elegir el modelo.

Todos los modelos 18

Matraz de evaporación:
Elevación:
CódigoMatraz de evaporaciónMatraz colectorElevaciónAntiexplosiónFicha
RE-50005 L2 LAutomáticaNo—
RE-5015 L3 LManualNoPDF
RE-501EX5 L3 LManualSí—
RE-100210 L5 LManualNoPDF
RE-1002EX10 L5 LManualSíPDF
RE-200220 L10 LManualNoPDF
RE-2002EX20 L10 LManualSíPDF
RE-500350 L20 LManualNoPDF
RE-5003EX50 L20 LManualSíPDF
RE-LA-55 L3 LEléctricaNo—
RE-LA-1010 L5 LEléctricaNo—
RE-LA-2020 L10 LEléctricaNo—
RE-LA-5050 L20 LEléctrica y manualNo—
RE-LA-100100 L50 LEléctricaNo—
RE-LA-5Ex5 L3 LManualSí—
RE-LA-10Ex10 L5 LManualSí—
RE-LA-20Ex20 L10 LManualSí—
RE-LA-50Ex50 L20 LManualSí—

Características

Del laboratorio a la planta
Una misma línea cubre desde el matraz de laboratorio hasta el de producción, para escalar el proceso sin cambiar de proveedor.
Versiones antiexplosión
Para solventes inflamables en zona clasificada, motor y control con marca Ex dIIBT4 en los formatos de 5 a 50 L.
Elevación eléctrica en la serie RE-LA
El motor sube y baja el matraz, una comodidad con matraces de gran tamaño.
Carga continua de solvente
Los RE-LA de hasta 20 L incorporan válvula de carga continua para agregar solvente sin detener la evaporación.
Capacidad de evaporación publicada
La serie RE-LA informa cuánto evapora cada modelo, para dimensionar el equipo según el volumen por lote.

Qué necesita además

Bomba de vacío
Sin vacío el equipo no evapora. Labfreez ofrece bombas de diafragma serie DP: la DP-401 está declarada para rotavapores de 20 a 50 L. Ver →
Bombas de agua circulante
La serie VP es otra opción de fuente de vacío para el kit. Ver →
Chiller de mayor capacidad
Los matraces grandes piden chillers de las series LLCP o LCC; un ejecutivo de Cromtek dimensiona la capacidad. Ver →
Altura de techo y piso
El RE-LA-20 mide 2,1 m y el RE-LA-100, 2,6 m y 330 kg: revise el espacio y la resistencia del piso antes de instalar.
Otros equipos de concentración
Para muchas muestras pequeñas existen los concentradores de muestras. Ver →

Se cotizan junto con el equipo.

Especificaciones comunes

Condensador
Triple reflujo de alta eficiencia en los clásicos de 10 a 50 L; principal y auxiliar en la serie RE-LA
Antiexplosión
Marca Ex dIIBT4 en las versiones EX
Vacío de las versiones RE-LA Ex
399,9 Pa (bajo 3 mmHg)
Baño de las versiones RE-LA Ex
Ambiente a 99 °C, acero inoxidable SS304
