Selecta · Rotavapores en Chile

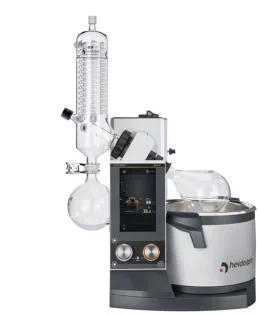

Evaporadores rotatorios Hei-VAP Core, Expert y Ultimate Selecta
Los evaporadores Hei-VAP de Selecta cubren el trabajo de laboratorio con tres niveles de control: Core, con pantalla digital; Expert, con pantalla táctil de 5 pulgadas, temporizador y rampas programables; y Ultimate, con pantalla de 7 pulgadas y conexión USB, LAN y RS 232. Las versiones Control suman un controlador de vacío integrado. Cada modelo se define por el elevador, manual (HL) o automático (ML), y por el juego de vidrio: G1, G3, G3 XL o G6. Cromtek es representante de Selecta en Chile.
- Rotación
- 10–280 rpm
- Baño
- 4,5 L en acero inoxidable 316L, 20–210 °C (±1 °C), 1400 W
- Elevación
- Manual (HL) o automática (ML), ajuste de altura de 155 mm
- Pantalla
- Digital (Core), táctil de 5 pulgadas (Expert) o de 7 pulgadas (Ultimate)
- Control de vacío
- Integrado en las versiones Control
- Alimentación
- 230 V · 50–60 Hz
Ficha PDF: Evaporadores rotatorios Hei-VAP Core, Expert y Ultimate
Ejemplos de configuración de un evaporador rotatorio Hei-VAP
Un evaporador rotatorio trabaja como sistema: equipo base con su juego de vidrio, bomba y controlador de vacío, recirculador y accesorios.
- 1
Equipo base
El código cambia con la versión, el elevador (HL o ML) y el juego de vidrio.
Evaporador sencillo, pantalla digital Hei-VAP Core: HL G1 5571011 o ML G1 5572011 Pantalla táctil, temporizador y rampas Hei-VAP Expert (5573011) o Ultimate (5575011) Controlar el vacío y el chiller desde el evaporador Hei-VAP Expert Control (5573021) o Ultimate Control (ML 5576021) - 5571011Manual (HL)
- 5572011Automático (ML)
- 5573011Manual (HL)
- 5575011Manual (HL)
- 5573021Manual (HL)
- 5576021Automático (ML)
- 2
Juego de vidrio
G3 y G3 XL ahorran espacio con refrigerante vertical; G6 sirve para destilar con reflujo.
- 5571013Manual (HL)
- 5571135Manual (HL)
- 5571016Manual (HL)
- 3
Bomba y controlador de vacío
Cada versión tiene su bomba Rotavac recomendada. Las versiones Control con bombas Valve Tec o Valve Control piden la válvula de vacío.
- Rotavac Valve Tec, código 5910016
- Rotavac Valve Control, código 5910013
- Rotavac Vario Tec, código 5910018
- Rotavac Vario Control, código 5910015
- Rotavac Vario Pumping Unit, código 5910017
- Válvula de vacío, código 5569065
- Switchbox para conectar hasta 3 evaporadores a una bomba, código 5569040
- 4
Control y sensores
El Control-Box convierte un Expert o Ultimate en versión Control; los sensores permiten el control de destilación y el control automático de vacío.
- 5569020Control-Box para Hei-VAP Expert y Ultimate
- 5569003Sensor de temperatura de vapor
- 5569004Sensor de temperatura AUTO accurate
- 5
Recirculador (chiller)
El recirculador enfría el condensador; las versiones Control lo gobiernan desde el evaporador.
- Chiller Hei-Chill de la misma línea
- 6
Conexión y accesorios
Tubo de refrigeración reforzado, juego de tubos de vacío y agua, matraces de 1000 ml, botella Woulff, Aqua-Stop y campana protectora.
- 5591380Tubo de refrigeración reforzado (por metro)
- 5746921Tubo para conexión de vacío y agua
- 5051474Matraz de evaporación 1000 ml
- 5051484Matraz receptor 1000 ml
- 5569071Botella Woulff 200 ml
- 5569006Aqua-Stop
- 5569001Campana protectora de policarbonato
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué volumen de muestra procesa y qué matraz necesita?
- ¿Qué solvente evaporas y cómo destilas: estándar, con ahorro de espacio o con reflujo?
- ¿Quieres que el propio evaporador controle el vacío y el chiller?
- ¿Prefieres elevador manual o automático?
- ¿Ya tiene bomba de vacío y chiller?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 36
Elevador:
Juego de vidrio:
| Código | Modelo | Elevador | Juego de vidrio | Pantalla | Controlador de vacío | Ficha |
|---|---|---|---|---|---|---|
| 5571011 | Hei-VAP Core HL G1 | Manual (HL) | G1 diagonal | Digital de 3,5 pulgadas | No integrado | |
| 5571013 | Hei-VAP Core HL G3 | Manual (HL) | G3 vertical | Digital de 3,5 pulgadas | No integrado | |
| 5571135 | Hei-VAP Core HL G3 XL | Manual (HL) | G3 XL vertical | Digital de 3,5 pulgadas | No integrado | |
| 5571016 | Hei-VAP Core HL G6 | Manual (HL) | G6 vertical (reflujo) | Digital de 3,5 pulgadas | No integrado | |
| 5572011 | Hei-VAP Core ML G1 | Automático (ML) | G1 diagonal | Digital de 3,5 pulgadas | No integrado | |
| 5572013 | Hei-VAP Core ML G3 | Automático (ML) | G3 vertical | Digital de 3,5 pulgadas | No integrado | |
| 5572135 | Hei-VAP Core ML G3 XL | Automático (ML) | G3 XL vertical | Digital de 3,5 pulgadas | No integrado | |
| 5572016 | Hei-VAP Core ML G6 | Automático (ML) | G6 vertical (reflujo) | Digital de 3,5 pulgadas | No integrado | |
| 5573011 | Hei-VAP Expert HL G1 | Manual (HL) | G1 diagonal | Táctil de 5 pulgadas | No integrado | |
| 5573013 | Hei-VAP Expert HL G3 | Manual (HL) | G3 vertical | Táctil de 5 pulgadas | No integrado | |
| 5573135 | Hei-VAP Expert HL G3 XL | Manual (HL) | G3 XL vertical | Táctil de 5 pulgadas | No integrado | |
| 5573016 | Hei-VAP Expert HL G6 | Manual (HL) | G6 vertical (reflujo) | Táctil de 5 pulgadas | No integrado | |
| 5574011 | Hei-VAP Expert ML G1 | Automático (ML) | G1 diagonal | Táctil de 5 pulgadas | No integrado | |
| 5574013 | Hei-VAP Expert ML G3 | Automático (ML) | G3 vertical | Táctil de 5 pulgadas | No integrado | |
| 5574135 | Hei-VAP Expert ML G3 XL | Automático (ML) | G3 XL vertical | Táctil de 5 pulgadas | No integrado | |
| 5574016 | Hei-VAP Expert ML G6 | Automático (ML) | G6 vertical (reflujo) | Táctil de 5 pulgadas | No integrado | |
| 5575011 | Hei-VAP Ultimate HL G1 | Manual (HL) | G1 diagonal | Táctil de 7 pulgadas | No integrado | |
| 5575013 | Hei-VAP Ultimate HL G3 | Manual (HL) | G3 vertical | Táctil de 7 pulgadas | No integrado | |
| 5575135 | Hei-VAP Ultimate HL G3 XL | Manual (HL) | G3 XL vertical | Táctil de 7 pulgadas | No integrado | |
| 5575016 | Hei-VAP Ultimate HL G6 | Manual (HL) | G6 vertical (reflujo) | Táctil de 7 pulgadas | No integrado | |
| 5576011 | Hei-VAP Ultimate ML G1 | Automático (ML) | G1 diagonal | Táctil de 7 pulgadas | No integrado | |
| 5576013 | Hei-VAP Ultimate ML G3 | Automático (ML) | G3 vertical | Táctil de 7 pulgadas | No integrado | |
| 5576135 | Hei-VAP Ultimate ML G3 XL | Automático (ML) | G3 XL vertical | Táctil de 7 pulgadas | No integrado | |
| 5576016 | Hei-VAP Ultimate ML G6 | Automático (ML) | G6 vertical (reflujo) | Táctil de 7 pulgadas | No integrado | |
| 5573021 | Hei-VAP Expert Control HL G1 | Manual (HL) | G1 diagonal | Táctil de 5 pulgadas | Integrado | |
| 5573023 | Hei-VAP Expert Control HL G3 | Manual (HL) | G3 vertical | Táctil de 5 pulgadas | Integrado | |
| 5573235 | Hei-VAP Expert Control HL G3 XL | Manual (HL) | G3 XL vertical | Táctil de 5 pulgadas | Integrado | |
| 5573026 | Hei-VAP Expert Control HL G6 | Manual (HL) | G6 vertical (reflujo) | Táctil de 5 pulgadas | Integrado | |
| 5574021 | Hei-VAP Expert Control ML G1 | Automático (ML) | G1 diagonal | Táctil de 5 pulgadas | Integrado | |
| 5574023 | Hei-VAP Expert Control ML G3 | Automático (ML) | G3 vertical | Táctil de 5 pulgadas | Integrado | |
| 5574235 | Hei-VAP Expert Control ML G3 XL | Automático (ML) | G3 XL vertical | Táctil de 5 pulgadas | Integrado | |
| 5574026 | Hei-VAP Expert Control ML G6 | Automático (ML) | G6 vertical (reflujo) | Táctil de 5 pulgadas | Integrado | |
| 5576021 | Hei-VAP Ultimate Control ML G1 | Automático (ML) | G1 diagonal | Táctil de 7 pulgadas | Integrado | |
| 5576023 | Hei-VAP Ultimate Control ML G3 | Automático (ML) | G3 vertical | Táctil de 7 pulgadas | Integrado | |
| 5576235 | Hei-VAP Ultimate Control ML G3 XL | Automático (ML) | G3 XL vertical | Táctil de 7 pulgadas | Integrado | |
| 5576026 | Hei-VAP Ultimate Control ML G6 | Automático (ML) | G6 vertical (reflujo) | Táctil de 7 pulgadas | Integrado |
Características
- Tres niveles de control
- Core con pantalla digital; Expert suma pantalla táctil, temporizador y rampas programables; Ultimate agrega USB, Micro SD, LAN y RS 232 para integrar el equipo al laboratorio.
- Vacío y chiller desde el mismo equipo
- Las versiones Control incluyen controlador de vacío con programas de presión fija y automáticos, y gobiernan la bomba y los recirculadores de la misma línea.
- Se actualiza sin cambiar de equipo
- El Control-Box convierte un Expert o un Ultimate en versión Control. Ver →
- Vidrio según la destilación
- G1 diagonal para destilación estándar, G3 y G3 XL verticales para ahorrar espacio en el mesón y G6 para reflujo.
- Elevador a elección
- El elevador manual (HL) o el automático (ML) se eligen según la frecuencia de uso.
- Protección en el mesón
- La campana y el escudo protector de policarbonato resguardan el matraz y el baño calefactor. Ver →
Qué necesita además
- Bomba de vacío
- No viene incluida. Las bombas Rotavac tienen una versión recomendada para cada Hei-VAP. Ver →
- Chiller para el condensador
- Los refrigeradores Hei-Chill de la misma línea enfrían el condensador y se pueden gobernar desde las versiones Control.
- Sensores para el control automático
- El control AUTO accurate pide el sensor de temperatura 5569004 y un juego de vidrio G3 o G6. Ver →
- Tubos, botella y válvulas
- Tubo de refrigeración reforzado, botella Woulff y válvula de vacío completan la conexión. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Rotación
- 10–280 rpm
- Baño
- 4,5 L, acero inoxidable 316L
- Temperatura del baño
- 20–210 °C (±1 °C)
- Potencia del baño
- 1400 W
- Ajuste de altura
- 155 mm
- Protección
- IP 20
- Peso sin vidrio
- 16 kg
- Alimentación
- 230 V · 50–60 Hz
Accesorios 37
| Accesorio | Código |
|---|---|
| Matraz de evaporación 100 ml Capacidad: 100 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5051471 |
| Matraz de evaporación 250 ml Capacidad: 250 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5051472 |
| Matraz de evaporación 500 ml Capacidad: 500 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5051473 |
| Matraz de evaporación 1000 ml Capacidad: 1000 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5051474 |
| Matraz de evaporación 2000 ml Capacidad: 2000 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5051475 |
| Matraz de evaporación 3000 ml Capacidad: 3000 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5147630 |
| Matraz de evaporación 5000 ml Capacidad: 5000 ml; NS 29/32 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5147800 |
| Matraz receptor 100 ml Capacidad: 100 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5051481 |
| Matraz receptor 250 ml Capacidad: 250 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5051482 |
| Matraz receptor 500 ml Capacidad: 500 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5051483 |
| Matraz receptor 1000 ml Capacidad: 1000 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5051484 |
| Matraz receptor 2000 ml Capacidad: 2000 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5051485 |
| Matraz receptor 3000 ml Capacidad: 3000 ml; disponible también con recubrimiento plástico; para evaporadores Hei-VAP | 5148700 |
| Matraz para polvos 500 ml Capacidad: 500 ml; NS 29 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5147320 |
| Matraz para polvos 1000 ml Capacidad: 1000 ml; NS 29 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5147420 |
| Matraz para polvos 2000 ml Capacidad: 2000 ml; NS 29 (NS 24/29 bajo demanda); para evaporadores Hei-VAP | 5147530 |
| Acoplamiento frenador de espuma para evaporadores Hei-VAP | 5140200 |
| Matraz de destilación Spiders 6 tubos de 20 ml 6 tubos de 20 ml; para evaporadores Hei-VAP | 5153509 |
| Matraz de destilación Spiders 12 tubos de 20 ml 12 tubos de 20 ml; para evaporadores Hei-VAP | 5153510 |
| Matraz de destilación Spiders 20 tubos de 20 ml 20 tubos de 20 ml; para evaporadores Hei-VAP | 5153511 |
| Matraz de destilación Spiders 5 matraces de 50 ml 5 matraces de 50 ml; para evaporadores Hei-VAP | 5153504 |
| Matraz de destilación Spiders 5 matraces de 100 ml 5 matraces de 100 ml; para evaporadores Hei-VAP | 5153507 |
| Cilindro de evaporación 500 ml 500 ml para capacidades de 150 ml | 5140007 |
| Cilindro de evaporación 1500 ml 1500 ml para capacidades de 500 ml | 5140071 |
| Junta de vacío 26 de PTFE/FFKM PTFE con anillo de sellado FFKM, compatible FDA; para Hei-VAP | 5123311 |
| Cono de ajuste del eje hueco de vidrio 26 para Hei-VAP | 5123312 |
| Tubo de vapor de repuesto junta estándar NS 29/32 (también NS 24/29); para Hei-VAP | 5140001 |
| Aqua-Stop válvula integrada que cierra el agua de refrigeración al apagar el evaporador; para Hei-VAP | 5569006 |
| Válvula de ventilación y reposición recarga precisa durante el proceso; para Hei-VAP | 5514511 |
| Botella Woulff 200 ml Volumen: 200 ml; evita que el condensado llegue a la bomba de vacío; compatible con todas las configuraciones Hei-VAP | 5569071 |
| Control-Box para Hei-VAP Expert y Ultimate convierte los modelos Expert y Ultimate en Control; permite controlar bomba de vacío Hei-VAC y recirculadores Hei-CHILL | 5569020 |
| Campana protectora de policarbonato protege matraz y baño calefactor; para Hei-VAP | 5569001 |
| Escudo protector de policarbonato protección adicional al cambiar el matraz; para Hei-VAP | 5569002 |
| Sensor de temperatura de vapor para lectura en evaporadores digitales; adecuado para todos los juegos de vidrio; necesario para control de destilación | 5569003 |
| Sensor de temperatura AUTO accurate control automático de vacío; requiere juegos de vidrio G3 o G6; para Hei-VAP Expert Control / Ultimate Control | 5569004 |
| Tubo de refrigeración reforzado (por metro) diámetro interno 8 mm; temperatura de trabajo -20 a +60 °C; vendido por metro | 5591380 |
| Tubo para conexión de vacío y agua | 5746921 |
