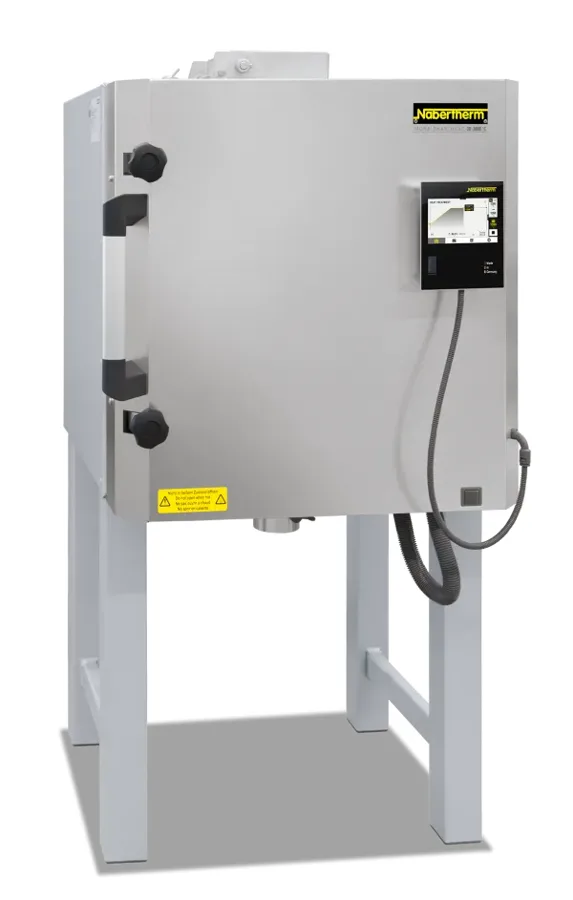

Hornos de cámara LH/LF (hasta 1400 °C) Nabertherm

Los hornos de cámara LH y LF de Nabertherm cubren cargas grandes de 15 a 216 L entre 1200 y 1400 °C. Calientan por cinco lados de la cámara y se entregan con base. El LH lleva aislación de ladrillo refractario y el LF, de fibra. Cromtek es representante de Nabertherm en Chile.

Tmáx: 1200, 1300 y 1400 °C
Volumen: 15 a 216 L
Calefacción: Por 5 lados de la cámara
Aislación: LH: ladrillo refractario · LF: fibra
Controlador: B500, programable
Conexión eléctrica: Trifásica

Cotizar por WhatsApp Pedir cotización

Ficha PDF: Hornos de cámara LH/LF

Ejemplos de configuración de un horno de cámara LH / LF

El horno de cámara se elige por la temperatura, el volumen de la carga y la aislación. Estos ejemplos muestran cómo se combina.

1
Horno base
Se elige el menor volumen que cumple la temperatura y la carga.
Hasta 1200 °C, cargas de 15 a 216 L LH ../12
Hasta 1300 °C LH o LF ../13
Hasta 1400 °C LH o LF ../14
- LH 15/121200 °C
- LH 60/121200 °C
- LH 60/131300 °C
- LF 60/131300 °C
- LH 60/141400 °C
- LF 60/141400 °C
2
Complementos
Según la carga.
- Chimenea extractora o catalizador
- Limitador de sobretemperatura
- Guantes y tenazas de carga

Para cotizar su sistema, cuéntenos, idealmente:

¿Qué temperatura máxima necesita?
¿Qué volumen o dimensiones tiene la pieza más grande?
¿La carga desprende gases?
¿Cuenta con instalación trifásica?

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.

Todos los módulos 23

Tmáx:

Volumen:

Código	Tmáx	Volumen	Dimensiones internas (an x prof x al)	Potencia	Aislación	Ficha
LH 15/12	1200 °C	15 L	250 x 250 x 250 mm	5 kW	Ladrillo refractario	PDF
LH 30/12	1200 °C	30 L	320 x 320 x 320 mm	7 kW	Ladrillo refractario	PDF
LH 60/12	1200 °C	60 L	400 x 400 x 400 mm	8 kW	Ladrillo refractario	PDF
LH 120/12	1200 °C	120 L	500 x 500 x 500 mm	12 kW	Ladrillo refractario	PDF
LH 216/12	1200 °C	216 L	600 x 600 x 600 mm	20 kW	Ladrillo refractario	PDF
LH 15/13	1300 °C	15 L	250 x 250 x 250 mm	7 kW	Ladrillo refractario	PDF
LH 30/13	1300 °C	30 L	320 x 320 x 320 mm	8 kW	Ladrillo refractario	PDF
LH 60/13	1300 °C	60 L	400 x 400 x 400 mm	11 kW	Ladrillo refractario	PDF
LH 120/13	1300 °C	120 L	500 x 500 x 500 mm	15 kW	Ladrillo refractario	PDF
LH 216/13	1300 °C	216 L	600 x 600 x 600 mm	22 kW	Ladrillo refractario	PDF
LH 15/14	1400 °C	15 L	250 x 250 x 250 mm	8 kW	Ladrillo refractario	PDF
LH 30/14	1400 °C	30 L	320 x 320 x 320 mm	10 kW	Ladrillo refractario	PDF
LH 60/14	1400 °C	60 L	400 x 400 x 400 mm	12 kW	Ladrillo refractario	PDF
LH 120/14	1400 °C	120 L	500 x 500 x 500 mm	18 kW	Ladrillo refractario	PDF
LH 216/14	1400 °C	216 L	600 x 600 x 600 mm	26 kW	Ladrillo refractario	PDF
LF 15/13	1300 °C	15 L	250 x 250 x 250 mm	7 kW	Fibra	PDF
LF 30/13	1300 °C	30 L	320 x 320 x 320 mm	8 kW	Fibra	PDF
LF 60/13	1300 °C	60 L	400 x 400 x 400 mm	11 kW	Fibra	PDF
LF 120/13	1300 °C	120 L	500 x 500 x 500 mm	15 kW	Fibra	PDF
LF 15/14	1400 °C	15 L	250 x 250 x 250 mm	8 kW	Fibra	PDF
LF 30/14	1400 °C	30 L	320 x 320 x 320 mm	10 kW	Fibra	PDF
LF 60/14	1400 °C	60 L	400 x 400 x 400 mm	12 kW	Fibra	PDF
LF 120/14	1400 °C	120 L	500 x 500 x 500 mm	18 kW	Fibra	PDF

Características

Temperatura pareja en cargas grandes: La calefacción por cinco lados reparte el calor en la cámara, para tratar de forma homogénea piezas grandes o varias bandejas.
Dos aislaciones para dos usos: El LH, con ladrillo refractario, es robusto para uso intensivo; el LF, con fibra, es más liviano.
Se escalan con la carga: Los volúmenes van de 15 a 216 L, para elegir la cámara que recibe la pieza más grande sin comprar de más.
Ciclos programables: El controlador B500 guarda programas de varios segmentos para repetir el tratamiento sin reprogramar.
Registro y programación desde el PC: El registro por USB (NTLog Basic), el software NTEdit y NTGraph y la app MyNabertherm permiten programar, documentar y revisar cada corrida.

Qué necesita además

Conexión trifásica: Todos los modelos requieren instalación trifásica; los de 15 y 30 L calientan entre dos fases.
Extracción de gases: Chimenea extractora o catalizador cuando la carga desprende gases.
Cargas menores: Hasta 15 L, una mufla L/LT de 1300 o 1400 °C es suficiente. Ver →
Temple y recocido de metales: Para temple, recocido o soldadura hasta 1280 °C existe la línea N/H, con cámara profunda. Ver →

Se cotizan junto con el equipo.

Especificaciones comunes

Tmáx: 1200 °C · 1300 °C · 1400 °C
Calefacción: Por 5 lados
Aislación: LH: ladrillo refractario ligero · LF: fibra
Controlador estándar: B500 (5 programas x 4 segmentos)
Base: Incluida
Conexión eléctrica: Trifásica (15 y 30 L: calefacción entre dos fases)
Construcción: Carcasa doble de acero inoxidable ventilada y relés de estado sólido
Registro de datos: USB (NTLog Basic)
Software: NTEdit, NTGraph y app MyNabertherm
