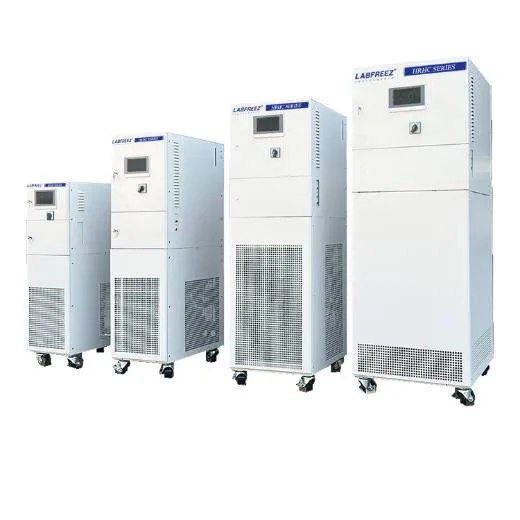

TCU multirreactor HRHC-M Labfreez
Las TCU HRHC-M y MC controlan la temperatura de varios reactores a la vez con los servicios de la planta: vapor, agua fría y fluido criogénico. Trabajan con un intercambiador de 3,5 a 20 m², controlador PID adaptativo, pantalla táctil de 7" y comunicación RS485 MODBUS RTU. Cromtek es representante de Labfreez en Chile.
- Rango de temperatura
- -120 a 250 °C (HRHC-M) · -45 a 250 °C (HRHC-MC), según los servicios de la planta
- Intercambiador
- 3,5 a 20 m²
- Precisión del material
- ±1 °C (M35 y M50) · ±2 °C (M125 y M200)
- Control
- PID adaptativo, pantalla táctil de 7"
- Alimentación
- 380 V · 50 Hz trifásico
Ejemplos de configuración de una TCU multirreactor
La TCU se dimensiona con el número de reactores, la temperatura de trabajo y los servicios disponibles en la planta.
- 1
Tamaño de la unidad
El tamaño del intercambiador y la bomba crecen con la carga: M35 para unidades pequeñas y M200 para las mayores.
Intercambiador de 3,5 m² HRHC-M35N Intercambiador de 8 m² HRHC-M80N Intercambiador de 20 m² HRHC-M200N - HRHC-M35N-120 a 250 °C
- HRHC-M80N-120 a 250 °C
- HRHC-M200N-120 a 250 °C
- 2
Versión según el proceso
NS suma un calentador para bajar la alta temperatura; NH, calefacción eléctrica; NSH, ambos.
- HRHC-M35NS-120 a 250 °C
- HRHC-M35NH-120 a 250 °C
- HRHC-M35NSH-120 a 250 °C
- 3
Comunicación
Control desde pantalla táctil y conexión a la planta.
- RS485 MODBUS RTU
- Ethernet o RS232 (opcionales)
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Cuántos reactores deben controlarse y de qué volumen?
- ¿Qué rango de temperatura requiere el proceso?
- ¿Qué servicios hay en la planta: vapor, agua fría, fluido criogénico?
- ¿Necesita calefacción eléctrica o conexión a un sistema de control?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 40
Intercambiador:
Rango:
| Código | Rango | Intercambiador | Estanque | Versión | Calefacción eléctrica | Ficha |
|---|---|---|---|---|---|---|
| HRHC-M35N | -120 a 250 °C | 3,5 m² | 100 L | Intercambiador y válvula proporcional | — | — |
| HRHC-M35NS | -120 a 250 °C | 3,5 m² | 100 L | Con calentador para bajar la alta temperatura | — | — |
| HRHC-M35NH | -120 a 250 °C | 3,5 m² | 100 L | Con calefacción eléctrica | 25 kW | — |
| HRHC-M35NSH | -120 a 250 °C | 3,5 m² | 100 L | Con calentador para bajar la alta temperatura y calefacción eléctrica | 25 kW | — |
| HRHC-M50N | -120 a 250 °C | 5 m² | 200 L | Intercambiador y válvula proporcional | — | — |
| HRHC-M50NS | -120 a 250 °C | 5 m² | 200 L | Con calentador para bajar la alta temperatura | — | — |
| HRHC-M50NH | -120 a 250 °C | 5 m² | 200 L | Con calefacción eléctrica | 35 kW | — |
| HRHC-M50NSH | -120 a 250 °C | 5 m² | 200 L | Con calentador para bajar la alta temperatura y calefacción eléctrica | 35 kW | — |
| HRHC-M80N | -120 a 250 °C | 8 m² | 280 L | Intercambiador y válvula proporcional | — | — |
| HRHC-M80NS | -120 a 250 °C | 8 m² | 280 L | Con calentador para bajar la alta temperatura | — | — |
| HRHC-M80NH | -120 a 250 °C | 8 m² | 280 L | Con calefacción eléctrica | 50 kW | — |
| HRHC-M80NSH | -120 a 250 °C | 8 m² | 280 L | Con calentador para bajar la alta temperatura y calefacción eléctrica | 50 kW | — |
| HRHC-M125N | -120 a 250 °C | 12,5 m² | 390 L | Intercambiador y válvula proporcional | — | — |
| HRHC-M125NS | -120 a 250 °C | 12,5 m² | 390 L | Con calentador para bajar la alta temperatura | — | — |
| HRHC-M125NH | -120 a 250 °C | 12,5 m² | 390 L | Con calefacción eléctrica | 65 kW | — |
| HRHC-M125NSH | -120 a 250 °C | 12,5 m² | 390 L | Con calentador para bajar la alta temperatura y calefacción eléctrica | 65 kW | — |
| HRHC-M200N | -120 a 250 °C | 20 m² | 500 L | Intercambiador y válvula proporcional | — | — |
| HRHC-M200NS | -120 a 250 °C | 20 m² | 500 L | Con calentador para bajar la alta temperatura | — | — |
| HRHC-M200NH | -120 a 250 °C | 20 m² | 500 L | Con calefacción eléctrica | 80 kW | — |
| HRHC-M200NSH | -120 a 250 °C | 20 m² | 500 L | Con calentador para bajar la alta temperatura y calefacción eléctrica | 80 kW | — |
| HRHC-MC35N | -45 a 250 °C | 3,5 m² | — | Intercambiador y válvula proporcional | — | — |
| HRHC-MC35NS | -45 a 250 °C | 3,5 m² | — | Con calentador para bajar la alta temperatura | — | — |
| HRHC-MC35NH | -45 a 250 °C | 3,5 m² | — | Con calefacción eléctrica | 25 kW | — |
| HRHC-MC35NSH | -45 a 250 °C | 3,5 m² | — | Con calentador para bajar la alta temperatura y calefacción eléctrica | 25 kW | — |
| HRHC-MC50N | -45 a 250 °C | 5 m² | — | Intercambiador y válvula proporcional | — | — |
| HRHC-MC50NS | -45 a 250 °C | 5 m² | — | Con calentador para bajar la alta temperatura | — | — |
| HRHC-MC50NH | -45 a 250 °C | 5 m² | — | Con calefacción eléctrica | 35 kW | — |
| HRHC-MC50NSH | -45 a 250 °C | 5 m² | — | Con calentador para bajar la alta temperatura y calefacción eléctrica | 35 kW | — |
| HRHC-MC80N | -45 a 250 °C | 8 m² | — | Intercambiador y válvula proporcional | — | — |
| HRHC-MC80NS | -45 a 250 °C | 8 m² | — | Con calentador para bajar la alta temperatura | — | — |
| HRHC-MC80NH | -45 a 250 °C | 8 m² | — | Con calefacción eléctrica | 50 kW | — |
| HRHC-MC80NSH | -45 a 250 °C | 8 m² | — | Con calentador para bajar la alta temperatura y calefacción eléctrica | 50 kW | — |
| HRHC-MC125N | -45 a 250 °C | 12,5 m² | — | Intercambiador y válvula proporcional | — | — |
| HRHC-MC125NS | -45 a 250 °C | 12,5 m² | — | Con calentador para bajar la alta temperatura | — | — |
| HRHC-MC125NH | -45 a 250 °C | 12,5 m² | — | Con calefacción eléctrica | 65 kW | — |
| HRHC-MC125NSH | -45 a 250 °C | 12,5 m² | — | Con calentador para bajar la alta temperatura y calefacción eléctrica | 65 kW | — |
| HRHC-MC200N | -45 a 250 °C | 20 m² | — | Intercambiador y válvula proporcional | — | — |
| HRHC-MC200NS | -45 a 250 °C | 20 m² | — | Con calentador para bajar la alta temperatura | — | — |
| HRHC-MC200NH | -45 a 250 °C | 20 m² | — | Con calefacción eléctrica | 80 kW | — |
| HRHC-MC200NSH | -45 a 250 °C | 20 m² | — | Con calentador para bajar la alta temperatura y calefacción eléctrica | 80 kW | — |
Características
- Un solo control para varios reactores
- La unidad controla la temperatura de varios reactores con un intercambiador y una válvula proporcional.
- Aproveche los servicios de la planta
- Use vapor, agua fría o fluido criogénico ya disponibles, sin compresor propio.
- Cuatro versiones por tamaño
- N, NS, NH y NSH combinan intercambiador, calentador para bajar la alta temperatura y calefacción eléctrica.
- Integración con la planta
- Controla con PID adaptativo desde una pantalla táctil y se comunica por RS485 MODBUS RTU, con Ethernet o RS232 opcionales.
Qué necesita además
- Servicios de planta
- La unidad no tiene compresor propio: necesita vapor, agua fría o fluido criogénico en el punto de instalación.
- Dimensionar con un especialista
- La TCU se define caso a caso con un especialista de Cromtek, según el número de reactores y los servicios disponibles.
- Un solo reactor
- Para un único reactor con camisa basta un circulador HRHC con compresor propio. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Control
- PID adaptativo, pantalla táctil de 7", RS485 MODBUS RTU (Ethernet y RS232 opcionales)
- Válvula
- Proporcional eléctrica 4–20 mA
- Rango con mezcla agua-glicol
- -40 a 135 °C
