Analizadores TOC en línea TOC-1000e Shimadzu

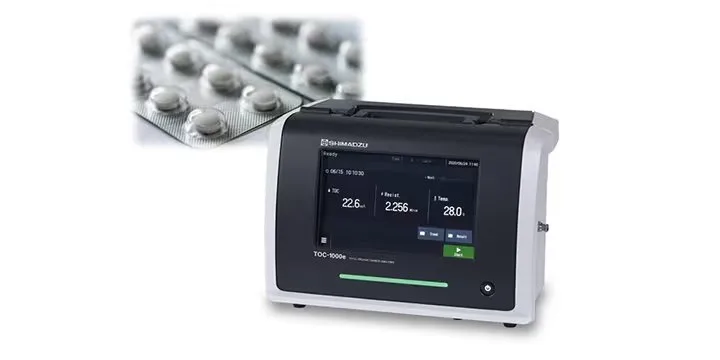

Los TOC-1000e y TOC-1000e S son analizadores de carbono orgánico total en línea para agua pura y ultrapura. Oxidan la muestra con luz UV y miden por conductividad, en un equipo compacto que se instala sobre mesa, en pared o en poste. El TOC-1000e se usa en agua pura y de uso farmacéutico; el TOC-1000e S, en agua ultrapura de semiconductores. Cromtek es representante de Shimadzu en Chile.
- Método
- Oxidación UV con medición por conductividad
- Rango de TOC
- 0–500 µg/L (TOC-1000e: 0–2.000 µg/L opcional)
- Límite de detección
- 0,1 µg/L (TOC-1000e) · 0,02 µg/L (TOC-1000e S)
- Muestra
- Agua pura o ultrapura, sin sólidos
- Dimensiones
- W270×D140×H180 mm
- Alimentación
- 100–240 V CA · 50/60 Hz
Ficha PDF: Analizadores TOC en línea TOC-1000e
Ejemplos de configuración de un TOC-1000e
El analizador se elige por la pureza del agua y se completa con los accesorios de instalación y de acondicionamiento de la muestra. Por ejemplo: agua purificada o de uso farmacéutico en línea con un TOC-1000e, o agua ultrapura de semiconductores con un TOC-1000e S.
- 1
Analizador
El TOC-1000e para agua pura; el TOC-1000e S para agua ultrapura.
- TOC-1000ePura (conductividad ≤ 2 µS/cm)

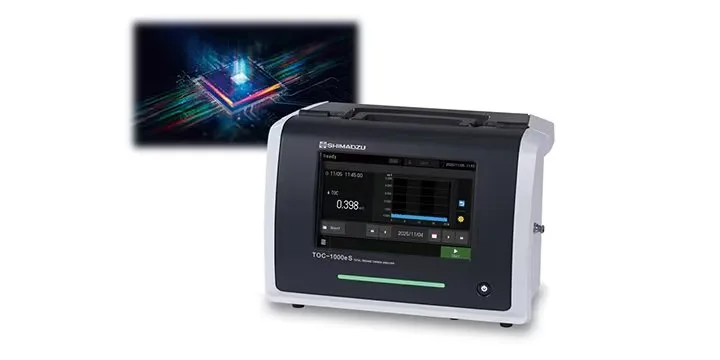

- TOC-1000e SUltrapura (conductividad ≤ 0,1 µS/cm)
- 2
Montaje
El kit de soporte permite instalarlo en pared o poste; sobre mesa no lo necesita.
- 638-23033-41Bracket Kit para TOC-1000e
- 3
Conexión de señales
El kit de entradas y salidas externas habilita la salida analógica y los contactos; el kit de bloque de terminales completa la conexión de la fuente de poder.
- 638-79217-41External I/O Kit para TOC-1000e
- 638-68186-41Power Supply Terminal Block Kit para TOC-1000e
- 4
Acondicionamiento de la muestra
Filtro de 60 µm, válvula de aguja para regular el caudal, válvula de corte para mantención y unión reductora de tubo de 1/8 a 1/4 de pulgada.
- 040-22305-45Sample Filter para TOC-1000e
- 040-22308-03Needle Valve (caudal de muestra) para TOC-1000e
- 040-07042-01Sample Flow Shutoff Valve para TOC-1000e
- 035-60414-50Reducer Union para TOC-1000e
- 5
Muestras en vial
El Vial Sampler recibe 4 viales de 40 mL.
- 638-57230-41Vial Sampler para TOC-1000e
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué agua monitoreas y en qué concentración de carbono?
- ¿Dónde se instala el analizador: sobre mesa, en pared o en poste?
- ¿Qué señales necesita enviar a su sistema de control?
- ¿La muestra trae sólidos o tiene conductividad alta?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaLa configuración final la define un ejecutivo de Cromtek con su instalación. Para agua potable o residual con sólidos, mire el TOC-4200.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 2
Características
- Agua pura o ultrapura, según la versión
- El TOC-1000e sirve para agua pura y de uso farmacéutico; el TOC-1000e S, para agua ultrapura de semiconductores.
- Se instala donde lo necesites
- Es compacto y va sobre mesa, en pared o en poste, con pantalla táctil a color de 7 pulgadas. Ver →
- Resultados al sistema de la planta
- Entrega los datos por USB, LAN, Modbus TCP/IP, salida analógica y contactos.
- Ciclos a su medida
- El TOC-1000e mide con ciclos de 2,5 minutos hasta 24 horas; el TOC-1000e S, con ciclos de 5 a 30 minutos.
- Mayor sensibilidad en ultrapura
- El TOC-1000e S baja el límite de detección a 0,02 µg/L.
Qué necesita además
- Accesorios de instalación
- El kit de soporte para pared o poste, el kit de entradas y salidas externas y el bloque de terminales se piden aparte. Ver →
- Acondicionamiento de la muestra
- Filtro de 60 µm, válvula de aguja para el caudal, válvula de corte y unión reductora de tubo se agregan según la instalación. Ver →
- Agua con sólidos o conductividad alta
- El TOC-1000e no es para aguas con sólidos; para agua potable o residual en línea corresponde el TOC-4200. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Método
- Oxidación UV con medición por conductividad
- Mediciones
- TOC, conductividad (o resistividad específica) y temperatura
- Exactitud
- ±5 % (500 µg/L de sacarosa)
- Repetibilidad
- TOC-1000e: CV ≤ 1 % o SD ≤ 0,3 µg/L · TOC-1000e S: ±0,05 µg/L (≤ 1 µg/L)
- Muestra
- 10–50 °C, sin sólidos; TOC-1000e: 30–500 mL/min · TOC-1000e S: 30–200 mL/min
- Salidas del TOC-1000e
- USB, impresora, LAN, Modbus TCP/IP, analógica 4–20 mA ×3, contactos
- Pantalla del TOC-1000e
- Táctil a color de 7 pulg.
- Protección
- IP33
- Montaje del TOC-1000e
- Mesa, pared o poste
- Arranque del TOC-1000e S
- 5 min
- Dimensiones
- W270×D140×H180 mm (TOC-1000e S: 3,0 kg)
- Alimentación
- 100–240 V CA, 50/60 Hz (TOC-1000e S: 100 VA)
Accesorios 8
| Accesorio | Código |
|---|---|
| Vial Sampler para TOC-1000e Compatible: TOC-1000e | 638-57230-41 |
| Bracket Kit para TOC-1000e Compatible: TOC-1000e | 638-23033-41 |
| External I/O Kit para TOC-1000e Compatible: TOC-1000e | 638-79217-41 |
| Power Supply Terminal Block Kit para TOC-1000e Compatible: TOC-1000e | 638-68186-41 |
| Sample Filter para TOC-1000e Compatible: TOC-1000e | 040-22305-45 |
| Needle Valve (caudal de muestra) para TOC-1000e Compatible: TOC-1000e | 040-22308-03 |
| Sample Flow Shutoff Valve para TOC-1000e Compatible: TOC-1000e | 040-07042-01 |
| Reducer Union para TOC-1000e Compatible: TOC-1000e | 035-60414-50 |
Compare con otros equipos de la categoría
| Serie | Para qué | Modalidad | Muestra | Método | Límite de detección | Rango | Control | Opciones | |
|---|---|---|---|---|---|---|---|---|---|
 | Analizadores TOC-LShimadzu · 6 mod. | Análisis de laboratorio de agua pura a residual | Laboratorio | Agua; sólidos con el módulo SSM-5000A | Combustión catalítica 680 °C + NDIR | TC 4 µg/L (H) · 50 µg/L (N) | TC hasta 30.000 mg/L | PC (P) o autónomo (S) | ASI-L, OCT-L, TNM-L, SSM-5000A |
 | Analizador TOC en línea TOC-4200Shimadzu · 1 mod. | Monitoreo continuo de agua potable, ambiental y residual | En línea | Agua potable, ambiental y residual | Combustión catalítica 680 °C + NDIR | — | — | Pantalla táctil a color | Hasta 6 flujos (opción); Modbus, 4–20 mA |
 | Analizador TOC por oxidación húmeda TOC-VWPShimadzu · 1 mod. | Agua ultrapura en laboratorio por oxidación húmeda | Laboratorio | Agua ultrapura | Oxidación húmeda (persulfato, UV, calor) + NDIR | — | — | PC (TOC-Control V) | ASI-V, OCT-1 |
 | Analizadores TOC en línea TOC-1000eShimadzu · 2 mod. · esta página | Monitoreo continuo de agua pura y ultrapura | En línea | Agua pura (S: ultrapura), sin sólidos | Oxidación UV + conductividad | 0,1 µg/L (1000e S: 0,02 µg/L) | 0–500 µg/L (opc. 0–2.000 µg/L) | Pantalla táctil de 7 pulg. | Vial Sampler, kits de montaje y de E/S |
