Kern · Medidores de fuerza (dinamómetros) en Chile

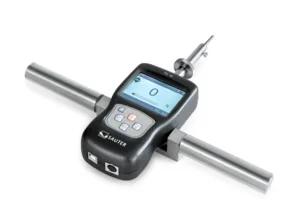

Medidor de fuerza digital FC Kern
Cromtek es representante de Kern en Chile.
La serie FC reúne medidores de fuerza digitales compactos, con carcasa metálica, para tracción y compresión de 10 N a 1 kN. Guardan el valor máximo, memorizan lecturas y las envían a un computador por USB o RS-232. El FC 1K-BT es la variante para probar hormigón proyectado: mide la fuerza que necesita una aguja para penetrar.
- Rango de medición
- 10 N a 1 kN
- Lectura
- 0,01 N a 1 N
- Célula de medición
- Interna
- Interfaces
- RS-232 y USB
- Tolerancia
- 0,3 % del máximo
- Alimentación
- 100–240 V (fuente de enchufe) y acumulador interno
Ejemplos de configuración de un medidor de fuerza digital FC
Un medidor de fuerza se completa con la sujeción de la muestra y el registro de datos. Estos son ejemplos de cómo suele armarse.
- 1
Medidor
Se elige por la fuerza máxima; el FC 1K-BT es la versión para hormigón proyectado.
- FC 1010 N
- FC 5050 N
- FC 100100 N
- FC 500500 N
- FC 1K1 kN
- FC 1K-BT1 kN
- 2
Cable de datos
Cable de conexión del medidor al computador.
- FC-A01Cables
- 3
Sujeción de la muestra
Abrazaderas, mordazas y ganchos compatibles, según la forma de la muestra; la tabla de accesorios del medidor FH reúne las abrazaderas.
- Abrazaderas con mordazas serie AC
- Cabeza de bola AC 02
- Mango AFK 02
- 4
Registro de datos
Software de transmisión de datos de Kern.
- Software AFH FAST (fuerza/tiempo)
- Software AFH LD (fuerza/desplazamiento)
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué fuerza máxima necesita medir y con qué resolución?
- ¿Mide tracción, compresión o ambas?
- ¿Necesita transferir los datos a un computador?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaCon la fuerza máxima y la forma de la muestra definidas, un ejecutivo de Cromtek ajusta la sujeción y los accesorios.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 6
| Código | Modelo | Rango | Lectura | Versión | Ficha |
|---|---|---|---|---|---|
| FC 10 | Medidor de fuerza digital (célula de medición interna) FC 10 | 10 N | 0,01 N | Medidor | — |
| FC 50 | Medidor de fuerza digital (célula de medición interna) FC 50 | 50 N | 0,01 N | Medidor | — |
| FC 100 | Medidor de fuerza digital (célula de medición interna) FC 100 | 100 N | 0,1 N | Medidor | — |
| FC 500 | Medidor de fuerza digital (célula de medición interna) FC 500 | 500 N | 0,1 N | Medidor | — |
| FC 1K | Medidor de fuerza digital (célula de medición interna) FC 1K | 1 kN | 1 N | Medidor | — |
| FC 1K-BT | Probador de hormigón FC 1K-BT | 1 kN | 1 N | Probador de hormigón | — |
Características
- Resistente al uso diario
- La carcasa metálica está pensada para uso permanente en ambientes exigentes, y la pantalla reversible y retroiluminada se lee desde cualquier posición.
- Aviso de sobrecarga
- Si la carga pasa del 110 % del rango, el equipo emite señales acústicas y ópticas claras, antes de dañar la célula.
- Barra de capacidad y valor límite
- Una barra gráfica muestra cuánto rango queda, y el valor límite avisa cuando la medición sale de tolerancia.
- Registro de lecturas
- Guarda hasta 500 valores en el equipo y los transmite por USB o RS-232 para llevarlos a un computador. Ver →
- Listo para ensayar
- Se entrega en maletín, con varilla de prolongación, y el acumulador interno rinde hasta 20 h sin iluminación de fondo.
- Probador de hormigón FC 1K-BT
- Con agujas de penetración intercambiables entrega la fuerza de penetración para evaluar la resistencia del hormigón proyectado durante el curado.
Qué necesita además
- Sujeción de la muestra
- Abrazaderas, mordazas y ganchos compatibles con la serie FC se piden aparte y están en la tabla de accesorios del medidor FH. Ver →
- Cable de conexión
- El cable de conexión FC-A01 es el accesorio propio de la serie. Ver →
- Software de datos
- Para registrar curvas se usa el software de transmisión de datos de Kern: AFH FAST (fuerza/tiempo) o AFH LD (fuerza/desplazamiento).
- Calibración y verificación
- Kern ofrece certificado de calibración de fábrica o DAkkS según el modelo; para comprobar el equipo en planta, los pesos patrón en newton están en masas patrón. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Direcciones de la fuerza
- Tracción y compresión
- Frecuencia de medición
- 1000 Hz
- Tolerancia
- 0,3 % del máximo
- Sobrecarga admisible
- 150 % del máximo
- Memoria
- Hasta 500 valores
- Pantalla
- LCD de 160×128, dígitos de 10 mm, reversible
- Interfaces
- RS-232 y USB
- Rosca de aplicación
- Externa M6
- Dimensiones
- 135×73×34 mm (FC 1K-BT: 145×73×34 mm)
- Autonomía
- Hasta 20 h sin iluminación de fondo
- Alimentación
- 100–240 V (fuente de enchufe) y acumulador interno
Accesorios 1
| Accesorio | Código |
|---|---|
| Cables Categoría: Measurementtechnology; Grupo: Cables; Material: plásticos; Peso neto: 0,10 kg; Peso bruto: 0,10 kg; Peso envío: 0,1 kg; EAN: 4045761200029; HS: 90248000; Garantía: 24 meses; Rangos: Temperatura de… | FC-A01 |
Compare con otros equipos de la categoría
| Serie | Para qué | Tipo | Rango de fuerza | Lectura mínima | Célula de medición | Interfaces | Funciones | |
|---|---|---|---|---|---|---|---|---|
 | Banco de pruebas de fuerza TVLKern · 1 mod. | Ensayo manual de tracción y compresión hasta 500 N | Banco de pruebas manual con medidor FH 500 | 500 N | 0,1 N | Interna (medidor FH 500) | RS-232 | Manivela, recorrido de 230 mm, pinzas AE |
 | Medidor de fuerza digital FCKern · 6 mod. · esta página | Control de calidad compacto; hormigón con FC 1K-BT | Digital compacto, carcasa metálica | 10 N–1 kN | 0,01–1 N | Interna | RS-232 y USB | Peak-Hold, valor límite, memoria de 500 valores |
 | Medidor de fuerza digital FEKern · 8 mod. | Controles repetitivos de aprobado o rechazado | Digital con función Pass/Fail | 5 N–1 kN | 0,002–0,5 N | Interna | — | Valor límite con señal óptica y acústica |
 | Medidor de fuerza digital FHKern · 20 mod. | Ensayos de tracción y compresión, de 2 N a 100 kN | Digital universal | 2 N–100 kN | 0,001–50 N | Interna hasta 500 N; externa en EXT y desde 1 kN | RS-232 y USB | Peak-Hold, estadística, valor límite |
 | Medidor de fuerza digital FKKern · 7 mod. | Uso robusto con fuente de alimentación o pilas | Digital robusto | 10 N–1 kN | 0,005–0,5 N | Interna | — | Hold y Peak |
 | Medidor de fuerza digital FLKern · 5 mod. | Medición con pantalla gráfica y salida analógica | Digital con pantalla gráfica | 5 N–20 kN | 0,002–10 N | Interna hasta 200 N; externa de 2,5 a 20 kN | RS-232, USB y analógica | Valor límite, barra de capacidad, memoria de 500 valores |
 | Medidor de fuerza digital FMKern · 14 mod. | Medidor universal con asistencia gráfica | Digital universal | 5 N–20 kN | 0,002–10 N | Interna hasta 1 kN; externa de 1 a 20 kN | USB | Peak-Hold, valor límite, memoria de 500 valores |
 | Medidor de fuerza digital FSKern · 35 mod. | Varios sensores a la vez y kits con sensor hasta 200 kN | Digital con pantalla táctil, 2 o 4 canales | 20 N–200 kN | 0,004–40 N | Interna hasta 500 N y externa (hasta 4) | USB | Pantalla táctil, memoria de 16 GB, estadística |
 | Medidor de fuerza mecánico FAKern · 11 mod. | Medición manual sin electrónica | Mecánico | 10–500 N | 0,05–2,5 N | Sin célula electrónica | — | Peak-Hold por indicador de arrastre, escala en N y kg |
