Medidor de fuerza digital FL Kern
Cromtek es representante de Kern en Chile.
La serie FL son medidores de fuerza digitales con pantalla gráfica para tracción y compresión de 5 N a 20 kN. Los modelos de rango bajo llevan la célula interna y los de rango alto usan una célula externa con ojales de tracción incluidos. Entregan datos por RS-232 y USB, y una salida analógica continua para conectar el medidor a otros sistemas.
- Rango de medición
- 5 N a 20 kN
- Lectura
- 0,002 N a 10 N
- Célula de medición
- Interna hasta 200 N; externa de 2,5 a 20 kN
- Interfaces
- RS-232, USB y salida analógica (-2 a +2 V)
- Tolerancia
- 0,2 % del máximo
- Alimentación
- 100–240 V (fuente de enchufe) y acumulador interno
Ejemplos de configuración de un medidor de fuerza digital FL
Un medidor de fuerza con salida analógica se completa con cable de datos, sujeción y software. Estos son ejemplos de cómo suele armarse.
- 1
Medidor
Célula interna hasta 200 N y externa para fuerzas mayores.
- FL 55 N
- FL 200200 N
- FL 2K2,5 kN
- FL 10K10 kN
- FL 20K20 kN
- 2
Cable de datos
Cable USB o cable de interfaz para conectar el medidor.
- FL-A01Cables
- FL-A04Cables
- 3
Sujeción de la muestra
Abrazaderas con mordazas, pinzas y adaptadores compatibles con la serie.
- Abrazaderas con mordazas AC 14, AC 17 y AC 22
- Adaptadores AFM 05, 06, 07, 12 y 15
- 4
Registro de datos
Software de transmisión de datos de Kern.
- Software AFH FAST (fuerza/tiempo)
- Software AFH LD (fuerza/desplazamiento)
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué fuerza máxima necesita medir y con qué resolución?
- ¿Necesita datos por USB o RS-232, o la salida analógica?
- ¿Cómo se sujeta la muestra?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaCon la fuerza máxima y el tipo de salida definidos, un ejecutivo de Cromtek ajusta la sujeción y los accesorios.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 5
| Código | Modelo | Rango | Lectura | Célula | Ficha |
|---|---|---|---|---|---|
| FL 5 | Medidor de fuerza digital (célula de medición interna) FL 5 | 5 N | 0,002 N | Interna | — |
| FL 200 | Medidor de fuerza digital (célula de medición interna) FL 200 | 200 N | 0,1 N | Interna | — |
| FL 2K | Medidor de fuerza digital (célula de medición externa) FL 2K | 2,5 kN | 1 N | Externa | — |
| FL 10K | Medidor de fuerza digital (célula de medición externa) FL 10K | 10 kN | 5 N | Externa | — |
| FL 20K | Medidor de fuerza digital (célula de medición externa) FL 20K | 20 kN | 10 N | Externa | — |
Características
- Carcasa metálica
- Está pensada para uso permanente en condiciones ambientales adversas, con pantalla reversible y retroiluminada.
- Barra gráfica de capacidad
- Una barra progresiva muestra cuánto rango queda, para no exponer la célula a una sobrecarga.
- Valor límite visual
- Se fijan un límite superior e inferior y una señal óptica indica si la medición queda dentro del rango de tolerancia.
- Salida analógica continua
- La señal de tensión, lineal con la carga, permite conectar el medidor a otros sistemas de registro o control.
- Memoria y PC
- Guarda hasta 500 valores y los transmite por USB o RS-232 para registrarlos en un computador. Ver →
- Célula externa para fuerzas altas
- Los modelos FL 2K, FL 10K y FL 20K usan una célula de carga externa e incluyen ojales de tracción.
Qué necesita además
- Cables de datos
- Los cables FL-A01 (USB) y FL-A04 se piden aparte. Ver →
- Sujeción de la muestra
- Las abrazaderas AC y las pinzas AE compatibles con la serie FL están en la tabla de accesorios del medidor FH. Ver →
- Adaptadores de rosca
- Los adaptadores AFM 05, 06, 07, 12 y 15 son compatibles con la serie FL y figuran entre los accesorios del medidor mecánico FA. Ver →
- Software de datos
- El software de transmisión de datos de Kern: AFH FAST (fuerza/tiempo) o AFH LD (fuerza/desplazamiento).
- Calibración y verificación
- Kern ofrece certificado de calibración de fábrica o DAkkS según el modelo; para comprobar el equipo en planta, los pesos patrón en newton están en masas patrón. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Direcciones de la fuerza
- Tracción y compresión
- Frecuencia de medición
- 1000 Hz
- Tolerancia
- 0,2 % del máximo
- Sobrecarga admisible
- 120 % del máximo
- Memoria
- Hasta 500 valores
- Interfaces
- RS-232, USB y salida analógica (-2 a +2 V)
- Transferencia al PC
- Aprox. 25 valores por segundo
- Autonomía
- Hasta 10 h sin iluminación de fondo
- Alimentación
- 100–240 V (fuente de enchufe) y acumulador interno
Accesorios 2
| Accesorio | Código |
|---|---|
| Cables | FL-A04 |
| Cables | FL-A01 |
Compare con otros equipos de la categoría
| Serie | Para qué | Tipo | Rango de fuerza | Lectura mínima | Célula de medición | Interfaces | Funciones | |
|---|---|---|---|---|---|---|---|---|

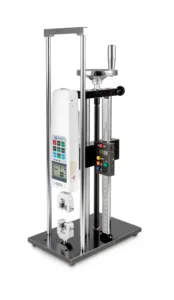

 | Banco de pruebas de fuerza TVLKern · 1 mod. | Ensayo manual de tracción y compresión hasta 500 N | Banco de pruebas manual con medidor FH 500 | 500 N | 0,1 N | Interna (medidor FH 500) | RS-232 | Manivela, recorrido de 230 mm, pinzas AE |
 | Medidor de fuerza digital FCKern · 6 mod. | Control de calidad compacto; hormigón con FC 1K-BT | Digital compacto, carcasa metálica | 10 N–1 kN | 0,01–1 N | Interna | RS-232 y USB | Peak-Hold, valor límite, memoria de 500 valores |

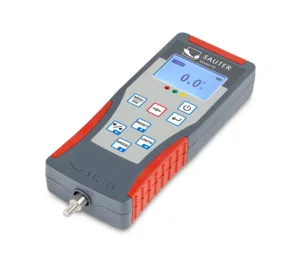

 | Medidor de fuerza digital FEKern · 8 mod. | Controles repetitivos de aprobado o rechazado | Digital con función Pass/Fail | 5 N–1 kN | 0,002–0,5 N | Interna | — | Valor límite con señal óptica y acústica |
 | Medidor de fuerza digital FHKern · 20 mod. | Ensayos de tracción y compresión, de 2 N a 100 kN | Digital universal | 2 N–100 kN | 0,001–50 N | Interna hasta 500 N; externa en EXT y desde 1 kN | RS-232 y USB | Peak-Hold, estadística, valor límite |

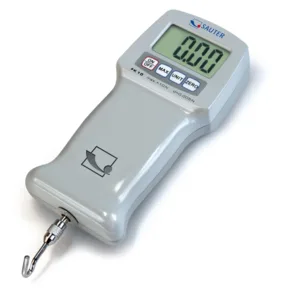

 | Medidor de fuerza digital FKKern · 7 mod. | Uso robusto con fuente de alimentación o pilas | Digital robusto | 10 N–1 kN | 0,005–0,5 N | Interna | — | Hold y Peak |
 | Medidor de fuerza digital FLKern · 5 mod. · esta página | Medición con pantalla gráfica y salida analógica | Digital con pantalla gráfica | 5 N–20 kN | 0,002–10 N | Interna hasta 200 N; externa de 2,5 a 20 kN | RS-232, USB y analógica | Valor límite, barra de capacidad, memoria de 500 valores |
 | Medidor de fuerza digital FMKern · 14 mod. | Medidor universal con asistencia gráfica | Digital universal | 5 N–20 kN | 0,002–10 N | Interna hasta 1 kN; externa de 1 a 20 kN | USB | Peak-Hold, valor límite, memoria de 500 valores |
 | Medidor de fuerza digital FSKern · 35 mod. | Varios sensores a la vez y kits con sensor hasta 200 kN | Digital con pantalla táctil, 2 o 4 canales | 20 N–200 kN | 0,004–40 N | Interna hasta 500 N y externa (hasta 4) | USB | Pantalla táctil, memoria de 16 GB, estadística |

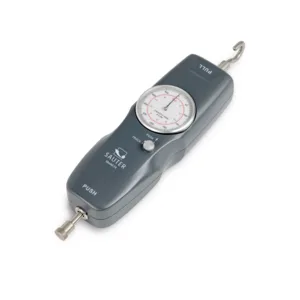

 | Medidor de fuerza mecánico FAKern · 11 mod. | Medición manual sin electrónica | Mecánico | 10–500 N | 0,05–2,5 N | Sin célula electrónica | — | Peak-Hold por indicador de arrastre, escala en N y kg |
