IKA · Molinos de laboratorio
Molinos IKA (MultiDrive, A 10, A 11, M 20 y MF 10)
Un molino de laboratorio rompe la muestra hasta dejarla en un polvo homogéneo, de modo que la porción que se analiza represente a todo el lote. El A 11 basic (80 ml), el A 10 basic (50 ml) y el M 20 (250 ml) muelen por lotes; el MF 10 basic muele en continuo y el tamiz que se elija fija el tamaño final; el MultiDrive acepta distintos recipientes según la muestra. Cromtek es representante de IKA en Chile.
- Tipo de molienda
- Por lotes (A 11, A 10, M 20, MultiDrive) y en continuo (MF 10)
- Capacidad de la cámara
- 50 ml (A 10), 80 ml (A 11) y 250 ml (M 20); el MultiDrive depende del recipiente
- Velocidad
- De 3000 a 28 000 rpm según el modelo
- Dureza de la muestra
- Hasta 6 Mohs en el A 11 basic; 5 Mohs en el A 10 basic y el M 20
- Enfriamiento
- Hielo seco; nitrógeno líquido en el A 11; cámara enfriable con agua en el A 10 y el M 20
- Alimentación
- 220–240 V · 50 Hz (A 11: 220–230 V; M 20 y MF 10: 230 V)
Especificaciones
| Especificación | A 11 basic | A 10 basic | M 20 Universal mill | MF 10 basic | MultiDrive basic | MultiDrive control |
|---|---|---|---|---|---|---|
| Volumen útil | 80 ml | — | 250 ml | — | — | — |
| Volumen útil máx | — | 50 ml | — | — | — | — |
| Velocidad | — | 25 000 rpm (±500) | 20 000 rpm | 3000–6500 rpm | 3000–20 000 rpm (±5 %) | 3000–20 000 rpm (±5 %) |
| Velocidad periférica | 53 m/s | 73 m/s | 72 m/s | — | — | — |
| Velocidad máx | 28 000 rpm | — | — | — | — | — |
| Temperatura | — | — | — | — | — | −50 a 120 °C (±1 K) |
| Dimensiones | 85 × 240 × 85 mm | 130 × 250 × 145 mm | 170 × 350 × 170 mm | 320 × 380 × 300 mm | 300 × 350 × 250 mm | 300 × 350 × 250 mm |
| Potencia | 160 W entrada / 100 W salida | 300 W entrada / 240 W salida | 450 W / 225 W | 1000 W entrada / 500 W salida | 1000 W entrada / 800 W salida | 1000 W entrada / 800 W salida |
Y 3 modelos más en la ficha PDF.
Ficha PDF: Molinos IKA
Ejemplos de configuración de un molino IKA
Un molino se elige por la muestra: su dureza, la cantidad por molienda y la finura que se busca. Este es el orden en que suele armarse un equipo completo.
- 1
Molino
El A 11 basic sirve para muestras pequeñas; el A 10 basic, para uso más seguido; el M 20 y el MultiDrive, para lotes mayores; el MF 10 basic, para moler en continuo.
- 0002900000Por lotes, impacto y corte
- 0004020700Por lotes, corte e impacto
- 0001603600Por lotes, corte e impacto
- 0002836000Continuo (en línea); cabezal y tamiz aparte
- 0025002638Accionamiento con recipientes aparte
- 0025002643Accionamiento con recipientes aparte
- 2
Herramienta, según la muestra
La muestra decide la herramienta:
Dura y quebradiza (granos, sal, tabletas, pellets secos) Batidor de impacto; en el MF 10, cabezal MF 10.2 Blanda o fibrosa (hojas, pasto, carne, papel) Cuchilla de corte A 11.2; en el MF 10, cabezal MF 10.1 Aceitosa o pegajosa (semillas con aceite, chocolate) Cualquiera de las anteriores, con la muestra enfriada con hielo seco - 0002905200A 11.2 cuchilla de corte
- 0002983000A 11.3 batidor
- 0002870900MF 10.1 cabezal de corte
- 0002871000MF 10.2 cabezal de impacto
- 3

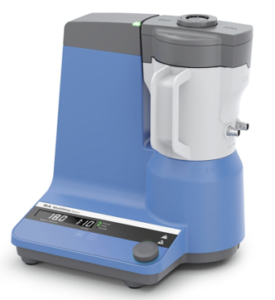

Recipiente del MultiDrive
El MultiDrive no incluye recipientes: se elige la cámara y su herramienta según la muestra.
- 0020112097MI 250 – S (cámara de molienda)
- 0020112099MI 400 – S (cámara de molienda)
- 0020113275MultiDrive CS 1 (tapa)
- 0025003961BL 2000 (vaso mezclador)
- 4

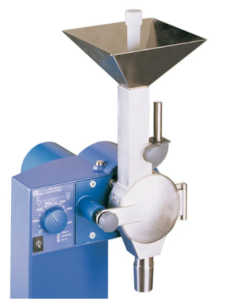

Tamiz del MF 10
En el MF 10 el tamiz define el tamaño final de la partícula.
- 0002938900Tamiz MF 0,25 mm
- 0002939000Tamiz MF 0,5 mm
- 0002939200Tamiz MF 1,0 mm
- 0002939400Tamiz MF 2,0 mm
- 0002939500Tamiz MF 3,0 mm
- 0002939600Tamiz MF 4,0 mm
- 5
Documentos IQ/OQ y certificados
Para laboratorios con exigencias GMP o GLP, o que piden certificados de material (MultiDrive).
- 0010010802IQ/OQ (MultiDrive)
- 0010010524Certificados 2.2/3.1 (MultiDrive)
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué va a moler y cómo es: dura y quebradiza, blanda o fibrosa, aceitosa o pegajosa?
- ¿Cuánta muestra por molienda y cuántas muestras al día?
- ¿Qué tamaño de partícula necesita y qué análisis viene después?
- ¿Trabaja con exigencias GMP o GLP?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, un ejecutivo de Cromtek lo asesora para elegir el modelo.
Todos los modelos 9
| Código | Modelo | Tipo de molienda | Capacidad | Velocidad | Dureza máx. | Ficha |
|---|---|---|---|---|---|---|
| 0002900000 | A 11 basic | Por lotes, impacto y corte | 80 ml | 28 000 rpm | 6 Mohs | |
| 0004020700 | A 10 basic | Por lotes, corte e impacto | 50 ml | 25 000 rpm (±500) | 5 Mohs | |
| 0001603600 | M 20 Universal mill | Por lotes, corte e impacto | 250 ml | 20 000 rpm | 5 Mohs | |
| 0002836000 | MF 10 basic | Continuo (en línea); cabezal y tamiz aparte | — | 3000–6500 rpm | — | |
| 0025002638 | MultiDrive basic | Accionamiento con recipientes aparte | Según el recipiente | 3000–20 000 rpm (±5 %) | — | |
| 0025002643 | MultiDrive control | Accionamiento con recipientes aparte | Según el recipiente | 3000–20 000 rpm (±5 %) | — | |
| 0010010965 | MultiDrive basic M20 Successor Package | Paquete sobre el MultiDrive basic | Según el recipiente | 3000–20 000 rpm (±5 %) | — | — |
| 0010007086 | MultiDrive control BT Package | Paquete sobre el MultiDrive control | Según el recipiente | 3000–20 000 rpm (±5 %) | — | — |
| 0010007083 | MultiDrive control MT Package | Paquete sobre el MultiDrive control | Según el recipiente | 3000–20 000 rpm (±5 %) | — | — |
Características
- Herramienta según la muestra
- Batidor de impacto para lo duro y quebradizo (granos, sal, tabletas); cuchilla de corte para lo blando o fibroso (hojas, carne, papel). La cuchilla de corte del A 11 se pide aparte. Ver →
- Muestras aceitosas sin que se empasten
- Enfriada con hielo seco, la muestra se vuelve quebradiza y se muele en lugar de pegarse; el A 11 admite además nitrógeno líquido.
- Molienda continua con el tamaño final bajo control
- El MF 10 basic trabaja hasta 120 minutos seguidos y el tamiz que se elija define el tamaño máximo de la partícula. Ver →
- Un mismo accionamiento para moliendas gruesas y finas
- El MultiDrive cambia de recipiente y de herramienta según la muestra; la versión control agrega pantalla TFT, medición de temperatura y de peso, y rampas de velocidad. Ver →
- Trabajo programado en el A 10 basic
- Con temporizador, contador e intervalos, motor sin escobillas y arranque solo con la tapa cerrada, pasa de la molienda ocasional a la rutina diaria.
Qué necesita además
- Cuchilla de corte para el A 11 basic
- El equipo se entrega con batidor; si la muestra es fibrosa o blanda, la cuchilla A 11.2 se pide junto con el molino. Ver →
- Cabezal y tamiz para el MF 10 basic
- El accionamiento no incluye cabezal: se elige el de corte (MF 10.1) o el de impacto (MF 10.2) y un tamiz MF, de 0,25 a 4,0 mm. Ver →
- Recipientes para el MultiDrive
- Las cámaras de molienda, las herramientas y las tapas se piden aparte y se definen según la muestra. Ver →
- Chancado previo si los trozos son grandes
- Cada molino tiene un tamaño máximo de entrada; si la muestra viene en trozos mayores, un chancador la reduce antes de moler. Ver →
- Muchas muestras sin lavar entre una y otra
- Para series de muestras o análisis sensibles a la contaminación cruzada, los Tube Mill muelen en cámaras desechables. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Potencia
- 160 W (A 11) a 1000 W (MF 10 y MultiDrive), entrada
- Velocidad
- 3000 a 28 000 rpm según el modelo
- Ciclo de trabajo
- A 11: ON 1 min / OFF 10 min · A 10 y MultiDrive: ON 5 min / OFF 10 min · M 20: ON 7 min / OFF 10 min · MF 10: ON 120 min / OFF 30 min
- Tamaño máx. de entrada
- A 11: 10 mm · M 20: 7 mm · A 10: 6 mm
- Peso
- A 11: 1,5 kg · A 10: 3,13 kg · M 20: 6,6 kg · MF 10: 9,7 kg · MultiDrive: 8,5 kg
- Protección
- IP 21 a IP 43 según el modelo
- Alimentación
- 220–240 V · 50 Hz (A 11: 220–230 V; M 20 y MF 10: 230 V)
Accesorios 23
| Accesorio | Código |
|---|---|
| MF 10.1 cabezal de corte Grano máx: 15 mm; Velocidad periférica: 24,5 m/s; Cámara: 1.4308; Peso: 2,633 kg | 0002870900 |
| MF 10.2 cabezal de impacto Grano máx: 10 mm; Dureza máx: 6 Mohs; Velocidad periférica: 34 m/s; Cámara: 1.4308; Peso: 2,942 kg | 0002871000 |
| A 11.2 cuchilla de corte | 0002905200 |
| A 11.3 batidor | 0002983000 |
| MI 250 – S (cámara de molienda) | 0020112097 |
| MI 400 – S (cámara de molienda) | 0020112099 |
| MultiDrive CS 1 (tapa) | 0020113275 |
| BL 2000 (vaso mezclador) | 0025003961 |
| BL 2000.1 (cuchilla) | 0020023169 |
| MI 250.1 (batidor estándar) | 0020023166 |
| MI 250.2 (cortador estrella) | 0020023167 |
| MI 250.3 (batidor carburo de tungsteno) | 0020023168 |
| MI 400.1 | 0020023170 |
| MI 400.2 | 0020023171 |
| MI 400.3 | 0020023172 |
| Certificados 2.2/3.1 (MultiDrive) | 0010010524 |
| IQ/OQ (MultiDrive) | 0010010802 |
| Tamiz MF 0,25 mm | 0002938900 |
| Tamiz MF 0,5 mm | 0002939000 |
| Tamiz MF 1,0 mm | 0002939200 |
| Tamiz MF 2,0 mm | 0002939400 |
| Tamiz MF 3,0 mm | 0002939500 |
| Tamiz MF 4,0 mm | 0002939600 |
Compare con otros productos de la categoría
| Serie | Para qué | Tamaño de entrada | Finura final | Lote o cámara | Mecanismo | Material de contacto | |
|---|---|---|---|---|---|---|---|
 | Molino de cuchillas HMPowteq · 3 mod. | Alimentos húmedos, grasos o con piel | <50 a <130 mm | <300 µm | 150 ml–4 L | Cuchillas | Acero inoxidable |
 | Molinos de rotor y ciclónPowteq · 5 mod. | Granos, piensos, mineral y suelo | <5 a ≤25 mm | <250 µm a 0,1–20 mm | <250 ml · colector hasta 30 L | Ciclón, batidor o martillos | — |
 | Molinos de bolas de laboratorio GTPowteq · 2 mod. | Tejidos y muestras pequeñas | <10 mm | <5 µm | 0,2–20 ml · tubos 2 y 5 ml | Impacto de bolas | Jarras de 5 materiales |
 | Molino de mortero MG200Powteq · 1 mod. | Suelos, hierbas, cacao, sal | ≤10 mm | ≤5 µm | 10–200 ml | Mortero automático | 6 materiales de mortero |
 | Molino de discos vibratorios VMPowteq · 2 mod. | Minerales y cemento para XRF e ICP | <15 a <25 mm | <20 a <75 µm | 20 g a 1,6 kg | Disco vibratorio | Sets de 4 materiales |
 | Molino de corte CMPowteq · 5 mod. | Plásticos, gomas, cuero, papel y cables | <10 a 60×80 mm | 0,1–20 mm | 60 g · colector 0,25–30 L | Corte y cizalla con tamiz | Acero inox. o sin metales pesados |
 | Homogeneizador de tejidos LM50RPowteq · 1 mod. | ADN y ARN y proteínas en tubos | — | — | 24 × 2 ml o 12 × 5 ml | Vibración 3D y centrífuga | — |
 | Molino criogénico LM200Powteq · 1 mod. | Elásticos y termosensibles | — | — | 0,1–100 g | Impacto criogénico | — |
 | Molino de bolas planetario BMPowteq · 4 mod. | Nanométrica, mezcla y aleado | <10 a <20 mm | <0,1 µm | Jarras 12–4000 ml | Bolas planetarias, 1 a 4 estaciones | Jarras de 5 materiales |
 | Molino ultracentrífugo FMPowteq · 2 mod. | Muestras secas, blandas a medio duras | <10 mm | <40 µm | Bandeja 900–1200 ml | Rotor y tamiz de anillo | Rotor de titanio opcional |
 | Pulverizador de discos DPPowteq · 2 mod. | Material duro seco y suelos | <2 a <20 mm | <75 a <100 µm | Colector 2 a 2,5 L | Discos giratorio y fijo | Discos de 4 a 5 materiales |
 | Molinos IKAIKA · 9 mod. · esta página | Muestra analítica pequeña, por lotes o en continuo | 6–10 mm | — | 50–250 ml | Corte e impacto; continuo con tamiz (MF 10) | — |
 | Molinos de tubo desechable Tube MillIKA · 4 mod. | Muchas muestras sin lavado ni contaminación cruzada | 10 mm | — | 40–100 ml | Corte e impacto | Cámara desechable |
 | Molinos de laboratorio con martillos y cuchillas POLYMIXKinemática · 2 mod. | Muestra seca sin grasa: fibrosa o quebradiza | — | Según tamiz de 0,2–6 mm | Tolva de 300 mL | Cuchillas o martillos (dos versiones) | — |
 | Molino de células VI 6 VibrogenEdmund Bühler · 1 mod. | Romper células y suspensiones celulares | — | — | Vasos de 15–200 ml | Vibración con perlas de vidrio · 4500 rpm | Vasos de acero inox. o PVDF |
 | Molino de cuchillas para material blandoTM Engineering · 1 mod. | Pasto, paja, madera, especias y otros materiales blandos | — | Según el tamiz removible | — | 3 cuchillas ajustables | — |
 | Molino de martillos miniaturaTM Engineering · 1 mod. | Suelo, arcilla y carbón blando | — | — | 20–200 g · cámara de 5 × 3 in | Martillos | — |
 | Molinos de barras y bolasTM Engineering · 2 mod. | Ensayos de molienda de mineral con barras o bolas | — | — | Cilindros de 5 × 12 a 13 × 22 in · miniatura de 300 mL | Cilindro giratorio con barras o bolas | Bolas de acero inox. en el miniatura |
 | Pulverizador automático XT1000TM Engineering · 1 mod. | Muchas muestras minerales por día con ciclo automático | — | — | Barril de 250 o 500 mL · 24 estaciones | Pulverizador automático con limpieza entre muestras | — |
 | Pulverizador de cabezales múltiplesTM Engineering · 1 mod. | Pulverizar cuatro muestras minerales a la vez | — | — | 4 × 100 a 4 × 1000 mL (hasta 4 kg) | Cuatro barriles con disco y anillos | Aleaciones, acero, carburo de tungsteno o cerámica |
 | Pulverizadores de anillo y discoTM Engineering · 4 mod. | Pulverizar muestras minerales a finura analítica en barril | — | — | 20 mL a 4 kg según el modelo | Barril con disco y anillos | Aleaciones, acero, carburo de tungsteno o cerámica |
 | Molino triturador multifuncional TR-20Selecta · 1 mod. | Triturar sólidos secos de forma rutinaria | — | Tamiz de 0,60 mm | 10 a 30 kg/h | Triturador con tamiz · 4200 r.p.m. | Acero inox. AISI 304 |
 | Molino de bolas MB-5Selecta · 1 mod. | Molienda ultrafina y mezcla en lotes pequeños | — | — | Hasta 35 kg por recipiente (2–5 L) | Jarros giratorios con bolas · 50–570 r/min | Jarros de alúmina o acero inox. |
