Descripción

Búsqueda TM Reflejo Un solo ATR

La innovación más importante en espectroscopia infrarroja en los últimos 10 años, diseñada para el análisis espectroscópico de muestras de laboratorio en el infrarrojo medio y lejano.

Búsqueda TM Reflejo Un solo ATR

El accesorio ATM QuestTM es un accesorio ATR de reflexión simple de rendimiento de Specac, diseñado para el análisis espectroscópico de muestras de laboratorio en el infrarrojo medio y lejano.

Con un diseño óptico innovador y la opción de cristal ATR monolítico duradero, esto establece el punto de referencia en rendimiento y valor para la espectroscopia ATR. En su configuración estándar, el accesorio ATM de QuestTM tiene un cristal ATR de diamante monolítico fuerte y duradero, ideal para analizar materiales sólidos duros e inflexibles sin riesgo de que se rayen o se dañen, incluso en cargas puntuales extremas. Junto con la resistencia química inherente del diamante, esto permite que el Accesorio ATR QuestTM se use con la más amplia gama de tipos de muestras. Un área de muestra de diamante de 1,8 mm de diámetro significa que se puede lograr un buen contacto incluso con la menor cantidad de material disponible para el análisis. El accesorio ATM de QuestTM presenta un diseño óptico reflectivo, basado en la tecnología Synopti-Focal Array patentada por Specac. Esto incluye espejos esféricos moldeados con precisión y ópticas recubiertas de oro como estándar, y proporciona el accesorio ATR QuestTM con un alto rendimiento de transmisión y una capacidad de rango de longitud de onda extendida para adaptarse a la de su instrumento FT-IR de infrarrojo medio y lejano. Junto con un ángulo de incidencia optimizado en el cristal ATR, estas características aseguran una excelente calidad de espectros.

Características clave:

• Diamante monolítico fuerte y duradero
• Capacidad de longitud de onda extendida de 10,000 a 40 números de onda
• Alta calidad espectral y alta capacidad de rendimiento
• Opciones de puck de cristal intercambiables de diamante, ZnSe y Ge

Hay disponibles cuatro discos de cristal fácilmente intercambiables para usarlos con el accesorio ATR de QuestTM: a disco de diamante de alto rendimiento para análisis de infrarrojo medio (7800 a 400cm -1), una longitud de onda extendida rango de discos de diamante para el infrarrojo medio y lejano (10000 a 40cm -1), un disco de cristal ZnSe para más suave materiales, y un puck de cristal Ge para absorber muestras fuertemente. Estos cristales ATR están montados en un disco duradero de acero inoxidable y se mantiene en su lugar contra un sólido sello metálico para garantizar la compatibilidad con una amplia gama de tipos de muestras. Las cargas de muestra repetibles y reproducibles se habilitan mediante una torre de presión de función completa. Esto tiene un «clic» audible para indicar en el límite de presión preestablecido, y cuenta con un brazo de yunque oscilante para permitir un fácil acceso al disco de cristal ATR. Tanto los yunales planos como los de pellets se proporcionan con el accesorio para permitir el análisis de muestras de varias formas. Estos yunques son fácilmente intercambiables y se almacenan en la placa superior cuando no están en uso.

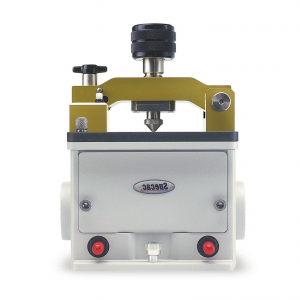

Golden Gate sola reflexión ATR de diamante Serie MkII

El Golden Gate ® es el sistema de muestreo de infrarrojos más versátil del mundo. Analiza todo tipo de muestras, desde sólidos duros hasta líquidos corrosivos, y es fácil de usar, sensible y robusto.

Golden Gate diamante ATR

Se logra una sensibilidad excepcional al utilizar un contacto de alta presión contra un diamante sólido de cristal único, seleccionado por su sensibilidad sin igual como un elemento ATR de reflexión única junto con su estabilidad física y química única. El accesorio se puede utilizar para analizar un rango de muestras desde partículas individuales y fibras hasta líquidos corrosivos. Mientras que la plataforma de muestra de área de trabajo grande es ideal para muestreo macro. El diamante está unido a alta temperatura en su montaje de carburo de tungsteno, lo que le otorga un rendimiento y resistencia para soportar las altas presiones requeridas para el máximo contacto óptico con muestras duras. El puente de bloqueo y liberación rápido permite un cambio rápido de la muestra. El mecanismo de control de presión incorporado permite obtener resultados reproducibles y una sujeción óptima de la muestra.

se consigue. Los estudios de polarización se pueden llevar a cabo utilizando el soporte polarizador BenchmarkTM (GS12510 – ver p104)

Características clave:

• Alto rendimiento de la muestra – sin preparación
• Robusto diamante de cristal único ATR unido por metal en un soporte de carburo de tungsteno
• Yunque duro, inerte, zafiro autonivelante a presión.
• Puente de presión para mayor sensibilidad
• Una amplia selección de opciones disponibles.
• Puente de liberación rápida con bloqueo de seguridad
• Control de presión incorporado para resultados reproducibles.

Aplicaciones:

• Control de calidad en polvos farmacéuticos.
• Análisis de pellets de polímero duro y blando.
• Muestreo forense, virutas de pintura y fibras individuales.
• Muestras duras, por ejemplo, rocas y geoquímicos.
• Líquidos corrosivos
• Alambres recubiertos
• Muestras sensibles al aire

Golden Gate Reflejo Un solo ATR

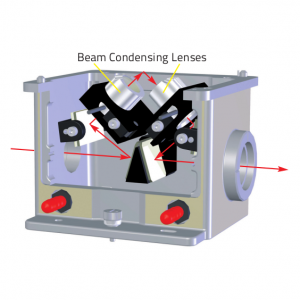

Las placas superiores de la serie ATR de reflexión única Golden Gate ® se suministran en una unidad óptica que contiene espejos y una opción de óptica de condensación de haz (ZnSe o KRS-5). Todos los platos superiores son Intercambiable con la unidad óptica. Se muestra un esquema opuesto a la trayectoria del haz a través del sistema óptico Golden Gate ®. El diseño simétrico junto con el uso del sistema de placa base BenchmarkTM significa que el Golden Gate® se puede usar en la mayoría de los instrumentos FT-IR disponibles en el mercado.

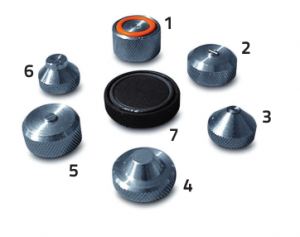

Opciones de Golden Gate ® Anvil

Hay una variedad de yunques especiales disponibles para usar con las placas superiores Golden Gate ®. El uso de un yunque apropiado mejora las capacidades de manejo de muestras del sistema ATR de reflexión única Golden Gate ®.

1 Yunque de muestra reactiva

• Las muestras que son sensibles al aire o la humedad se pueden cargar y presionar en una caja seca. El yunque tiene un sello que se comprime a medida que se presiona la muestra, manteniéndola así en un entorno inerte mientras se ejecuta el espectro.

2 y 5 Anillos estriados 7 fundas volátiles

• (Estrecho y ancho) Para estudiar el revestimiento en el cable del transformador, los yunques ranurados sostienen el cable exactamente en el centro del diamante.

3 Yunque de zafiro

• Este es el yunque estándar y se usa para la mayoría de los tipos de muestras. Tiene la ventaja de ser muy duro y fácil de limpiar para evitar la transferencia de muestras. También es autonivelante para acomodar muestras no planas.

4 Yunque plano de acero inoxidable

• Esto se usa para fibras o alambres finos. No es autonivelante, lo que puede ser una ventaja con este tipo de muestra.

6 Pellet Anvil

• Los gránulos de polímero se mantienen firmemente en posición con este yunque cóncavo. Con un yunque plano podrían moverse cuando se aplica presión.

7 Cubierta de volátiles

• Si las muestras líquidas son muy volátiles, la cubierta es útil para minimizar la evaporación.

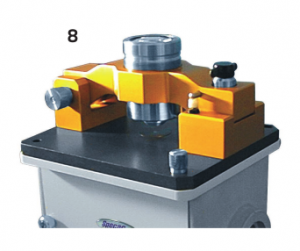

8 View-Thru Anvil

• El View-Thru Anvil permite ver la muestra a través de un sistema de lentes 4x con un reflectivo incorporado. iluminador.

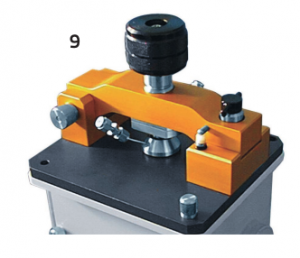

9 Yunque De Flujo A Través

• Este yunque de celda de micro flujo se sella bajo presión alrededor del diamante. Su volumen es de 28 microlitros. y puede operar a 1000 psi. Puede ser utilizado como una celda de flujo o como una cámara de micro reacción.

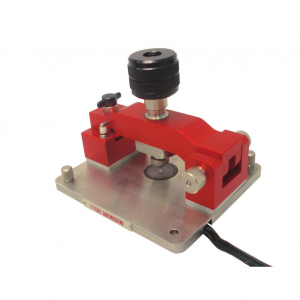

Placa superior de alta temperatura

Muchas reacciones y procesos ocurren a altas temperaturas. La placa superior de diamante caliente incluye todas las características normales de la técnica de muestreo Golden Gate®, pero con el beneficio adicional de calentar muestras hasta 300 ° C. El diamante tiene una conductividad térmica excepcionalmente alta. La placa superior tiene una masa térmica baja y, en combinación con los calentadores de alta potencia que se encuentran cerca del diamante, se logra un calentamiento rápido y eficiente. Esto le da un alto grado de control de la temperatura. Por lo tanto, es posible un giro rápido de la muestra. La placa superior se puede usar con un controlador de temperatura controlado por computadora con lectura digital a 1 ° C. Teniendo en cuenta la seguridad, se utilizan calentadores de bajo voltaje (30 V) y, como protección adicional, se incluyen fusibles térmicos de serie. El controlador cumple con la normativa europea CE.

Características clave:

• Calientables a 300oC
• Diamante en montura de carburo de tungsteno.
• Calentadores de baja tensión
• Fusibles de seguridad térmica
• Control de temperatura programable a través de conexión RS232, RS485 o USB opcional
• Cumple con la normativa CE.
• Masa térmica baja
• Fusibles de seguridad térmica

Aplicaciones:

• Estudios de polimerización
• Estudios termoquímicos
• Reacciones de curado
• Degradación / descomposición

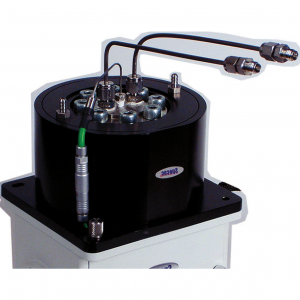

Cédula de Reacción

La celda de reacción permite el monitoreo de la reacción en el compartimiento en un amplio rango de condiciones extremas. El diamante está unido por metal en un soporte de carburo de tungsteno y está contenido dentro de un recipiente de reacción a alta presión. La fuerza única y durabilidad del diamante. El elemento lo hace ideal para soportar combinaciones de contacto químico agresivo a altas temperaturas y presiones.

Características clave:

• Temperaturas controladas hasta 200oC.
• Baja tensión (30V)
• Volumen celular 28ml
• Presiones hasta 3000psi
• Chaqueta de agua para evitar el sobrecalentamiento.
• Construcción de acero inoxidable con una opción de
• otros materiales
• Opción de agitación disponible (contacte con Specac)
• Opción de configuración de flujo a través

Aplicaciones:

• Análisis de reacciones químicas a altas temperaturas y presiones.
• Soluciones cáusticas
• Lodos con partículas abrasivas
• Reacciones ácidas
• Optimización de parámetros de proceso.

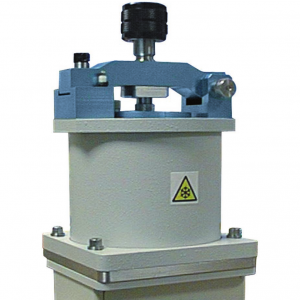

Placa superior de baja temperatura

El sistema ATR de diamante de baja temperatura Golden Gate ® es el primer accesorio ATR que ofrece medidas de rendimiento ATR hasta cerca de la temperatura del nitrógeno líquido. El sistema utiliza cobre y acero inoxidable térmicamente aislados junto con un calentador integral. La alta conductividad térmica del cristal de diamante proporciona una rápida estabilización de la temperatura, una medición precisa de la temperatura y evita los gradientes de temperatura en toda la muestra.

El cristal ATR de diamante está unido a metal a alta temperatura en un disco de soporte de carburo de tungsteno y la placa superior está anodizada para hacer que el accesorio sea químicamente resistente y capaz de resistir las presiones requeridas para un contacto óptimo entre la muestra y el cristal. Se aplica presión a la muestra mediante el cierre rápido y el puente de liberación del comprobado sistema ATR de diamante Golden Gate ®.

Este dispositivo de sujeción permite un rápido rendimiento de la muestra y un muestreo sólido reproducible. También tiene un limitador de par incorporado para controlar las cargas aplicadas al diamante. El ATR de diamante de baja temperatura Golden Gate ® está construido de tal manera que el montaje de cristal está bajo una carga constante. Esto asegura que el diamante se mantenga en una alineación óptica constante, lo que anula los efectos de la expansión y contracción térmica.

El cuerpo térmico superior del sistema dewar está separado de la placa superior por un reemplazable,

Espaciador conductor térmico, evitando la necesidad de usar selladores que puedan contaminar el diamante.

superficie. El sistema se desmonta fácil y rápidamente para su limpieza.

Características clave:

• Control continuo de la temperatura de la muestra de -150 ° C a 80 ° C
• La alta conductividad térmica proporciona un rápido enfriamiento y estabilización de la temperatura
• Dispositivo de sujeción fuerte y probado, basado en el
• Golden Gate® Diamond ATR, permite un rendimiento de muestra rápido y reproducible
• El aislamiento térmico de cobre y acero inoxidable dewar permite el uso de nitrógeno líquido, hielo seco o mezclas de refrigerantes de sal y agua

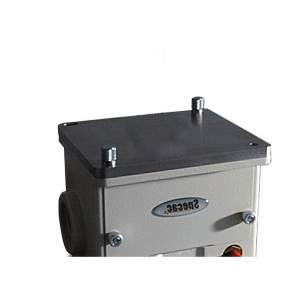

Reflectancia especular micro placa superior

Una placa superior de reflexión especular micro de ángulo de 45 ° es para muestras planas de más de 3 mm x 6 mm, o polvos que se pueden presionar para formar una oblea autoportante. Una cuadrícula de referencia esbozada permite un posicionamiento preciso y repetido de las muestras.

Aplicaciones:

• Muestras de micro reflectancia.
• Muestras muy altamente absorbentes.
• Polímeros que contienen negro de carbón

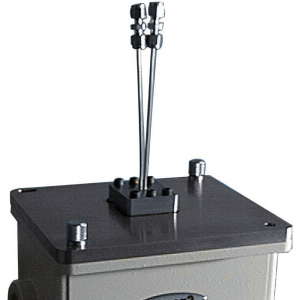

Placa superior de fluidos supercríticos



La versión del analizador de fluidos supercríticos del Golden Gate ® Diamond ATR está diseñada para operación a temperaturas y presiones extremas. El elemento ATR de diamante es un metal de alta temperatura unido a un disco de carburo de tungsteno, evitando el uso de adhesivos o resinas que pueden ser disueltos o atacados por la agresividad química de los fluidos supercríticos.

La cámara de muestras ha sido especialmente construida con acero inoxidable y es capaz de soportar presiones hasta 6000 psi y temperaturas hasta 300 ° C. La alta conductividad térmica del elemento diamante es ideal para un equilibrio rápido de la temperatura y una medición precisa de la temperatura, lo que reduce el tiempo de análisis y aumenta el rendimiento de la muestra.

El analizador está equipado con un sistema de protección térmica para evitar el desbordamiento térmico.

Características clave:

• Presiones hasta 6000 psi.
• Temperatura controlada a 300 ° C
• Célula de muestra de acero inoxidable de bajo volumen de 28 μl
• Accesorios estándar de 1 / 16th inch
• Marcado CE

Aplicaciones:

• Fluidos supercríticos y casi supercríticos.
• Análisis de condiciones extremas de polímeros.
• Estudios de ATR in situ a altas temperaturas y presiones.

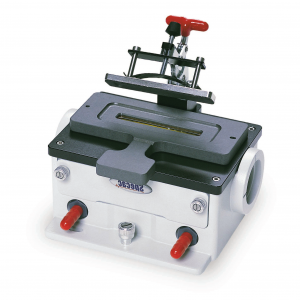

Sistema ATR Gateway TM

Un sistema avanzado de 6 reflexiones ATR líquidos, pastas y geles. Para el análisis infrarrojo de sólidos, líquidos, pastas y geles.

Sistema ATR GatewayTM

El sistema ATR de Specac Gateway es un accesorio ATR horizontal de reflexión múltiple de bajo costo.

La óptica de transferencia de alto rendimiento y los cristales ZnSe recubiertos antirreflectantes aseguran un rendimiento y una sensibilidad de muestreo incomparables.

El diseño robusto, el diseño óptico simple y el exclusivo sistema de placa base BenchmarkTM de Specac aseguran un rendimiento óptimo sin importar qué marca o modelo de instrumento use. El estándar. La configuración de placa superior dual ofrece el paquete más versátil, mientras que las placas superiores adicionales opcionales permiten la flexibilidad de muestreo y la capacidad de expansión del sistema.

Para el estudio de muestras a temperaturas elevadas de hasta 200 ° C, hay una opción adicional de la placa superior del canal calentada eléctricamente con cristal ZnSe de ángulo de 45 ° y controlador de temperatura dedicado

P / N GS11155. La placa es un diseño de canal abierto similar al de la placa superior de canal estándar

P / N GS11166, por lo que simplemente se vierte un líquido para cubrir el cristal.

Características clave:

• Cristales reemplazables en las opciones ZnSe, Ge y Si
• Alto rendimiento óptico
• Óptica purgable
• Amplia gama de placas superiores opcionales
• Sistema de placa base de referencia

Aplicaciones:

• Soluciones acuosas
• Líquidos – estáticos o fluidos
• Pastas y geles
• Películas de polímero
• Polvos finos
• Control de calidad
• Muestras sensibles a la temperatura
• Cinética de reacción
• Educación
