Microscopios infrarrojo AIMsight / IR-Raman AIRsight Shimadzu

Cromtek es representante de Shimadzu en Chile.

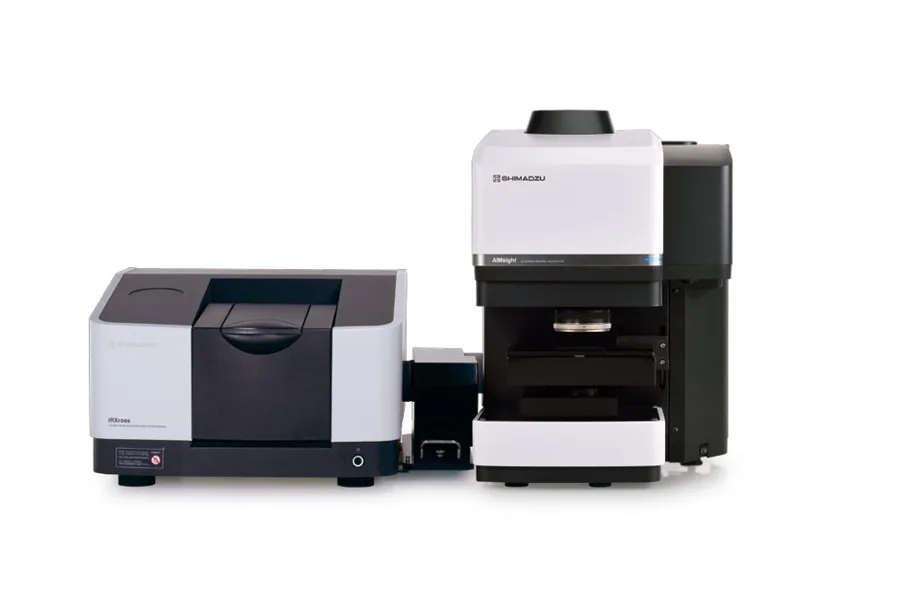

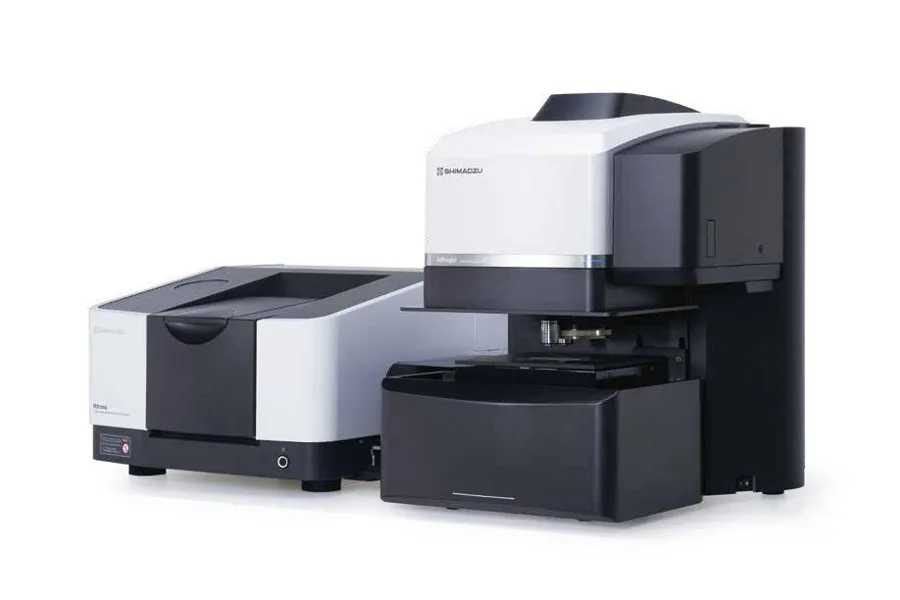

El AIMsight y el AIRsight son los microscopios de Shimadzu para analizar partículas, fibras, inclusiones y capas de decenas de micras. El AIMsight mide en infrarrojo; el AIRsight suma Raman y permite ver, sin mover la muestra, compuestos orgánicos e inorgánicos. Ninguno de los dos funciona solo: se acoplan a un FTIR IRXross o IRTracer-100, que debe pedirse junto con el microscopio.

Modelos: AIMsight (infrarrojo) y AIRsight (infrarrojo y Raman)
Relación señal/ruido: 30.000:1 en el AIMsight, con detector T2SL
Área mínima de medida en IR: Desde 10 × 10 µm (T2SL)
Láseres Raman (AIRsight): 532 y 785 nm
Muestra: Hasta 40 mm de espesor en reflexión o ATR
Se acopla a: IRXross o IRTracer-100, que se piden aparte

Cotizar por WhatsApp Pedir cotización

Ejemplos de configuración de un microscopio infrarrojo

Un microscopio infrarrojo se arma sobre un FTIR de mesa e incorpora el detector, los programas y los objetivos que pide la muestra.

1
Microscopio
El AIMsight mide en infrarrojo; el AIRsight suma Raman.
- 206-33000-58Infrarrojo
- 206-35000-58Infrarrojo y Raman
2
FTIR base
El microscopio se acopla a un IRXross o a un IRTracer-100; los dos se piden juntos.
- FTIR IRXross
- FTIR IRTracer-100
3
Kits de acople
Cada FTIR usa su par de kits: de conmutación de haz externo y de conexión del microscopio.
- 206-32570-41 / 206-37033-41External Light Beam Switching Kit
- 206-35091-41 / 206-37030-41Microscope connection kit
4
Detector
El T2SL es el detector de serie; el TEC MCT evita el nitrógeno líquido y el DLATGS trabaja a temperatura ambiente.
- 206-36820-41Detector MCT con enfriamiento Peltier
- 206-32580-42Detector DLATGS de temperatura ambiente para microscopio
5
Programas
El mapeo de alta velocidad es necesario para imágenes químicas, y el análisis de partículas lo requiere.
- 206-36299-41Programa de mapeo de alta velocidad (AMsolution)
- 206-36628-41Programa de análisis de partículas (AMsolution)
- 206-33541-41Base de datos y gestión de usuarios para microscopios IR
6
Objetivos y celdas
Objetivo ATR de germanio para micro-ATR, objetivos Raman del AIRsight y celda sellada.
- 206-32600-41Espejo objetivo ATR con prisma de Ge
- 206-35092-41Objetivo Raman 50× para AIRsight
- 206-35092-42Objetivo Raman 100× para AIRsight
- 206-37600-41Celda sellada sin ventana
7
Partículas sobre filtro
Soportes para filtros de partículas, por ejemplo en análisis de microplásticos.
- 206-36610-41Soporte de filtros de partículas para filtro de 13 mm
- 206-36610-42Soporte de filtros de partículas para filtro de 25 mm

Para cotizar su sistema, cuéntenos, idealmente:

¿Qué tamaño tienen las partículas, fibras o zonas que quiere analizar?
¿Te basta el infrarrojo o también necesita Raman, por ejemplo para inorgánicos?
¿Tienes suministro de nitrógeno líquido para el detector T2SL?
¿Ya cuentas con un FTIR IRXross o IRTracer-100, o lo necesita?

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.

Todos los módulos 2

Código	Modelo	Técnica	Relación señal/ruido	Área mínima de medida	Raman	Ficha
206-33000-58	AIMsight	Infrarrojo	30.000:1 (detector T2SL)	10 × 10 µm (T2SL)	—	PDF
206-35000-58	AIRsight	Infrarrojo y Raman	En IR, igual que el AIMsight	IR igual; Raman 7,5 × 10 µm (100×)	Láseres de 532 y 785 nm	PDF

Características

Contaminantes de pocas micras: Identifica partículas, fibras y cuerpos extraños en alimentos, plásticos y piezas, con reconocimiento automático de contaminantes en el software de serie.
Cámara de campo amplio: Permite ubicar el punto de interés en toda la muestra y acercarse con zoom digital antes de medir.
Muestras gruesas: Acepta piezas de hasta 40 mm de espesor en reflexión o ATR, retirando el espejo condensador inferior.
Infrarrojo y Raman sin mover la muestra: El AIRsight combina ambas técnicas con óptica confocal: identifica compuestos orgánicos con IR e inorgánicos con Raman en el mismo punto.
Mapeo de partículas y capas: Con el programa de mapeo de alta velocidad arma imágenes químicas, y con el de análisis de partículas calcula el tamaño de microplásticos. Ver →
Detector a elección: El detector T2SL de serie requiere nitrógeno líquido; el TEC MCT opcional trabaja sin él. Ver →

Qué necesita además

FTIR IRXross: El microscopio se acopla a un IRXross, que se pide junto con él. Ver →
FTIR IRTracer-100: Otra base posible es el IRTracer-100, la gama alta de la línea. Ver →
Kits de conexión: Cada FTIR usa su propio kit de conexión y de conmutación de haz externo. Ver →
Nitrógeno líquido: Con el detector T2SL de serie se necesita suministro de nitrógeno líquido; sin él se usa el TEC MCT opcional. Ver →
Soportes y celdas de muestra: Hay soportes para partículas sobre filtro de 13 y 25 mm, celda de diamante, celda sellada y Micro Vise. Ver →

Se cotizan junto con el equipo.

Especificaciones comunes

Detector estándar: T2SL, 5.000–700 cm⁻¹ (requiere nitrógeno líquido)
Detectores opcionales (no simultáneos): TEC MCT (sin nitrógeno líquido) o DLATGS, 4.600–400 cm⁻¹
Cámara de campo amplio (AIMsight): ×1: 10 × 13 mm; ×5: 2,0 × 2,6 mm; ×33: 0,3 × 0,4 mm; zoom digital ×330
Software de serie: AMsolution, con validación JP, USP, EP y ChP
Láseres Raman (AIRsight): 532 y 785 nm
Objetivos Raman (AIRsight): 50×, 100× o ambos en el revólver
Resolución espacial Raman (AIRsight): 5 µm o menos (50×) y 3 µm o menos (100×)
Zoom (AIRsight): Hasta ×1.330
Conjunto con IRXross: 1.086 × 668 × 604 mm
Conjunto con IRTracer-100: 1.136 × 705 × 604 mm

Accesorios 21

Accesorio	Código
Programa de mapeo de alta velocidad (AMsolution) necesario para imágenes químicas con AIMsight/AIRsight; solo en mapeo de área IR (transmisión/reflexión)	206-36299-41
Programa de análisis de partículas (AMsolution) Masa: log₁₀(M): b·log₁₀(S)+a, a=−1,12 ±0,01 y b=1,14 ±0,01 (Kataoka et al., Water Research 2024); válido solo para microplásticos; Shimadzu no garantiza la masa; eje mayor, eje menor, masa y volumen de partículas;…	206-36628-41
Base de datos y gestión de usuarios para microscopios IR para AIMsight y AIM-9000; login vía LabSolutions IR; transfiere datos a LabSolutions IR	206-33541-41
Espejo objetivo ATR con prisma de Ge cónico, reflexión simple, 15×, incidencia media 45°; para AIMsight y AIRsight (y AIM-9000); para muestras que no transmiten ni reflejan bien (papel, plásticos, manchas)	206-32600-41
Sensor de presión para objetivo ATR protege el prisma de presión excesiva y mide cuánto se presiona la muestra; para AIRsight y AIMsight (206-32603-41 es el de AIM-9000)	206-32603-42
Objetivo de ángulo rasante (GAO) reflexión de alta sensibilidad; ángulo 80°; superficies cóncavas o medición sin contacto; manchas en circuitos y películas finas sobre espejos; para AIMsight y AIRsight (y AIM-9000)	206-32602-41
Soporte Micro Vise para muestras sujeta muestras de forma difícil o a ángulo elegido; carga de tracción; película de 14 a 54 mm de largo y ancho ~20 mm en tracción; hasta ~40 × 40 mm sujeta; para AIMsight y AIRsight (y AIM-9000); 208-97202 es el de…	206-33293
Detector MCT con enfriamiento Peltier sin nitrógeno líquido; 5.000-700 cm⁻¹; mediciones desde 25 × 25 µm; no puede instalarse junto al DLATGS; para AIRsight y AIMsight	206-36820-41
Detector DLATGS de temperatura ambiente para microscopio 4.600-400 cm⁻¹; mediciones desde 100 × 100 µm; sensibilidad menor que T2SL y TEC MCT; no puede instalarse junto al TEC MCT; para AIRsight y AIMsight (206-32580-41 es el de AIM-9000)	206-32580-42
Soporte de filtros de partículas para filtro de 13 mm 2 unidades; sujeta el filtro de membrana (PTFE o acero inox.) para microplásticos; para AIMsight y AIRsight (y AIM-9000)	206-36610-41
Soporte de filtros de partículas para filtro de 25 mm 2 unidades; sujeta el filtro de membrana (PTFE o acero inox.) para microplásticos; para AIMsight y AIRsight (y AIM-9000)	206-36610-42
Celda de diamante C II Repuestos: placa 208-92289-13; tornillos 208-92289-14; soporte con ventana 208-92289-11; ventana de diamante de 1,6 mm de diámetro; comprime la muestra para transmisión; absorbe poco entre 3.000 y 1.500 cm⁻¹; frágil;…	208-92289-01
Kit de preparación de muestras para microscopio pinzas recta y curva, cuchilla de rodillo, agujas, tijeras, hojas y agujas de repuesto, estuche	208-92171
Celda sellada sin ventana muestra máx. ø13,5 × 0,5 mm en transmisión y ø15 × 0,5 mm en reflexión; ventanas de CaF₂: conjunto 206-37617-41; unidad 206-36981-01; de cuarzo para Raman 206-36617-04; para AIMsight y AIRsight (y AIM-9000)	206-37600-41
Polarizador infrarrojo para microscopio para AIMsight y AIM-9000	206-32605-41
Polarizador de luz visible para microscopio para AIMsight y AIM-9000	206-32540-41
Espejo de referencia de aluminio de 13 mm ø13 mm; para AIMsight y AIM-9000	206-90104
Objetivo Raman 50× para AIRsight campo de 200 × 150 µm; resolución espacial 5 µm o menos	206-35092-41
Objetivo Raman 100× para AIRsight campo de 100 × 75 µm; resolución espacial 3 µm o menos	206-35092-42
External Light Beam Switching Kit 206-32570-41 para IRTracer-100 + AIRsight/AIMsight; 206-37033-41 para IRXross + AIRsight/AIMsight; 206-32570-42 para IRAffinity-1; saca la luz IR por el costado derecho hacia un microscopio u óptica externa; incluye…	206-32570-41 / 206-37033-41
Microscope connection kit 206-35091-41 para IRTracer-100; 206-37030-41 para IRXross; 206-35091-42 para IRAffinity-1; requerido junto con el kit de conmutación de haz para AIMsight/AIRsight	206-35091-41 / 206-37030-41

Compare con otros equipos de la categoría

Otras series de la categoría
Serie	Para qué	Tipo	Muestra	Rango espectral	Resolución	Relación señal/ruido	Cumplimiento	Requisitos
FTIR compacto IRSpirit-XShimadzu · 4 mod.	Rutina y poco espacio: plásticos y contaminantes	FTIR de mesa compacto	Sólidos y líquidos con ATR; polvos en pastilla de KBr	7.800–350 cm⁻¹ (ZX: 6.000–550 cm⁻¹)	—	—	JP, USP, EP y ChP (el ZX no cubre el rango de farmacopea)	PC con LabSolutions IR; deshumidificador opcional
FTIR IRXross y accesorios FTIRShimadzu · 1 mod.	Sensibilidad de gama alta y acople a microscopio	FTIR de mesa de gama media	Sólidos, líquidos, polvos y gases con accesorios	7.800–350 cm⁻¹	Hasta 0,25 cm⁻¹	55.000:1 (KBr); 42.000:1 (KRS-5)	Rango de farmacopea con ventana KBr o KRS-5	PC con LabSolutions IR; deshumidificador opcional
FTIR de alta gama IRTracer-100Shimadzu · 1 mod.	Investigación, cuantificación fina, NIR y FIR	FTIR de mesa de alta gama	Sólidos, líquidos y gases; reacciones rápidas	7.800–350 cm⁻¹ (NIR y FIR con kits)	0,25 cm⁻¹	60.000:1	EP, ChP, JP, USP y ASTM E1421	PC con LabSolutions IR; deshumidificador automático
Microscopios infrarrojo AIMsight / IR-Raman AIRsightShimadzu · 2 mod. · esta página	Partículas, fibras y defectos de decenas de micras	Microscopio IR / IR-Raman	Partículas, capas y zonas desde 10 × 10 µm	5.000–700 cm⁻¹ (detector T2SL)	Raman: 5 µm (50×) o 3 µm (100×)	30.000:1 (AIMsight, T2SL)	IR: JP, USP, EP y ChP	IRXross o IRTracer-100 aparte; T2SL con nitrógeno líquido
Preparador automático de microplásticos MAP-100Shimadzu · 1 mod.	Preparar microplásticos de aguas ambientales	Preparador automático	Aguas ambientales hasta 45 mL; partículas de 0,3–5 mm	—	—	—	—	PC o tableta; análisis posterior en FTIR o microscopio
