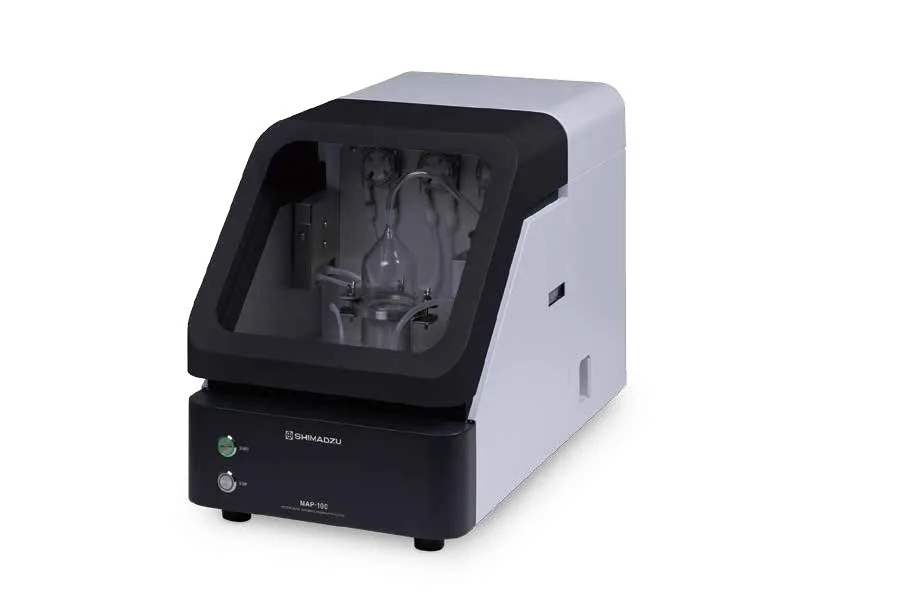

Preparador automático de microplásticos MAP-100 Shimadzu

Cromtek es representante de Shimadzu en Chile.

El MAP-100 prepara de forma automática muestras de agua ambiental (río, mar o lago) para el análisis de microplásticos: digiere la materia orgánica con peróxido de hidrógeno, separa los plásticos por densidad con una solución de yoduro de sodio y los recoge en un filtro. Procesa hasta 45 mL por corrida y extrae partículas de 0,3 a 5 mm. Después, las partículas se identifican en un FTIR con ATR o en un microscopio AIMsight.

Muestra: Aguas ambientales (río, mar, lago); hasta 45 mL
Partículas extraídas: Eje mayor de 0,3 a 5 mm
Proceso: Digestión con H₂O₂, separación por densidad con NaI y filtración
Temperatura: 30–100 °C (sin refrigeración)
Agitación: 50–900 rpm
Alimentación: 220–230 V · 50/60 Hz

Cotizar por WhatsApp Pedir cotización

Ejemplos de configuración de un sistema de análisis de microplásticos

Un análisis de microplásticos en agua parte con la preparación de la muestra y termina con la identificación de las partículas en un FTIR o en un microscopio.

1
Preparación de la muestra
El MAP-100 digiere, separa por densidad y filtra la muestra.
- MAP-100Aguas ambientales, hasta 45 mL
2
Identificación en FTIR
Un FTIR compacto con ATR y bibliotecas de plásticos identifica las partículas extraídas.
- FTIR IRSpirit-X con ATR QATR-S, código 227-38004-XX, y bibliotecas de plásticos degradados
3
Alternativa con microscopio
El microscopio identifica partículas más pequeñas y, con el programa de análisis, calcula ejes, masa y volumen de cada una.
- Microscopio AIMsight, código 206-33000-58
- High-Speed Mapping Program, código 206-36299-41
- Particle Analysis Program, código 206-36628-41
4
Aporta el laboratorio
Reactivos y computador para operar el preparador.
- Peróxido de hidrógeno (hasta 30 %)
- Solución de yoduro de sodio 5,3 mol/L
- PC o tableta con Windows 10/11 Pro

Para cotizar su sistema, cuéntenos, idealmente:

¿En qué tipo de agua busca microplásticos: río, mar o lago?
¿Qué tamaño de partículas necesita identificar?
¿Identificas con un FTIR con ATR o necesita un microscopio infrarrojo?
¿Cuentas con un FTIR o con un microscopio infrarrojo?

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.

Todos los módulos 1

Código	Muestra	Partículas extraídas	Proceso	Alimentación	Ficha
MAP-100	Aguas ambientales, hasta 45 mL	Eje mayor de 0,3 a 5 mm	Digestión, separación por densidad y filtración	220–230 V · 50/60 Hz	PDF

Características

Preparación automática: Digestión, separación por densidad y filtración ocurren en el mismo equipo, con agitación y temperatura programables, sin armar el proceso a mano.
Listo para el análisis infrarrojo: Entrega las partículas sobre un filtro colector, para identificarlas con un FTIR con ATR o con un AIMsight con análisis de partículas. Ver →
Pensado para aguas ambientales: Trabaja con muestras de río, mar y lago; no es apto para muestras con mucha arena o barro.
Fracción definida de tamaño: Extrae las partículas de la fracción de milímetros; las más pequeñas se identifican con un microscopio infrarrojo. Ver →
Cabe en el mesón: Mide 300 × 550 × 400 mm, así que se instala sobre un mesón de laboratorio.

Qué necesita además

FTIR con ATR: Las partículas extraídas se identifican en un IRSpirit-X con ATR QATR-S y las bibliotecas de plásticos. Ver →
Microscopio infrarrojo: Para partículas más pequeñas, o para calcular ejes, masa y volumen de cada partícula, se usa el AIMsight con su programa de análisis de partículas. Ver →
Reactivos del laboratorio: El laboratorio aporta el peróxido de hidrógeno (hasta 30 %) y la solución de yoduro de sodio 5,3 mol/L.
Computador o tableta: Se opera desde un PC o tableta con Windows 10/11 Pro y pantalla de 10,5 pulgadas o más, conectado por LAN.
Lupa STZ-171-TELD: La lupa se entrega solo en paquete con el MAP-100.

Se cotizan junto con el equipo.

Especificaciones comunes

Uso: Aguas ambientales (río, mar, lago); no apto para muestras con mucha arena o barro
Volumen de muestra: Hasta 45 mL (máximo 3 cm desde el fondo del colador)
Partículas extraídas: Eje mayor de 0,3 a 5 mm
Digestión: H₂O₂ (máximo 30 % w/w)
Separación por densidad: NaI 5,3 mol/L
Filtración: Con desborde a un filtro colector
Temperatura: 30–100 °C (sin refrigeración)
Agitación: 50–900 rpm
Ambiente de trabajo: 15–30 °C
Dimensiones: 300 × 550 × 400 mm
Peso: Unos 25 kg
Alimentación: 220–230 V · 50/60 Hz · 850 VA

Compare con otros equipos de la categoría

Otras series de la categoría
Serie	Para qué	Tipo	Muestra	Rango espectral	Resolución	Relación señal/ruido	Cumplimiento	Requisitos

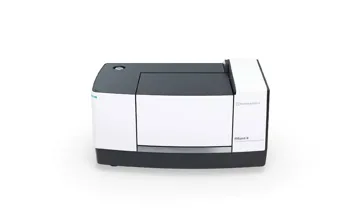

FTIR compacto IRSpirit-XShimadzu · 4 mod.	Rutina y poco espacio: plásticos y contaminantes	FTIR de mesa compacto	Sólidos y líquidos con ATR; polvos en pastilla de KBr	7.800–350 cm⁻¹ (ZX: 6.000–550 cm⁻¹)	—	—	JP, USP, EP y ChP (el ZX no cubre el rango de farmacopea)	PC con LabSolutions IR; deshumidificador opcional

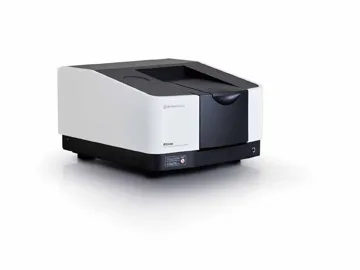

FTIR IRXross y accesorios FTIRShimadzu · 1 mod.	Sensibilidad de gama alta y acople a microscopio	FTIR de mesa de gama media	Sólidos, líquidos, polvos y gases con accesorios	7.800–350 cm⁻¹	Hasta 0,25 cm⁻¹	55.000:1 (KBr); 42.000:1 (KRS-5)	Rango de farmacopea con ventana KBr o KRS-5	PC con LabSolutions IR; deshumidificador opcional

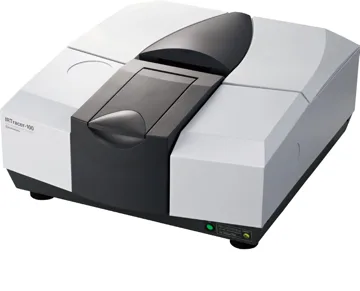

FTIR de alta gama IRTracer-100Shimadzu · 1 mod.	Investigación, cuantificación fina, NIR y FIR	FTIR de mesa de alta gama	Sólidos, líquidos y gases; reacciones rápidas	7.800–350 cm⁻¹ (NIR y FIR con kits)	0,25 cm⁻¹	60.000:1	EP, ChP, JP, USP y ASTM E1421	PC con LabSolutions IR; deshumidificador automático
Microscopios infrarrojo AIMsight / IR-Raman AIRsightShimadzu · 2 mod.	Partículas, fibras y defectos de decenas de micras	Microscopio IR / IR-Raman	Partículas, capas y zonas desde 10 × 10 µm	5.000–700 cm⁻¹ (detector T2SL)	Raman: 5 µm (50×) o 3 µm (100×)	30.000:1 (AIMsight, T2SL)	IR: JP, USP, EP y ChP	IRXross o IRTracer-100 aparte; T2SL con nitrógeno líquido
Preparador automático de microplásticos MAP-100Shimadzu · 1 mod. · esta página	Preparar microplásticos de aguas ambientales	Preparador automático	Aguas ambientales hasta 45 mL; partículas de 0,3–5 mm	—	—	—	—	PC o tableta; análisis posterior en FTIR o microscopio
