Aparatos de límite líquido Casagrande manual y motorizado UTEST
Cromtek es representante de UTEST en Chile.

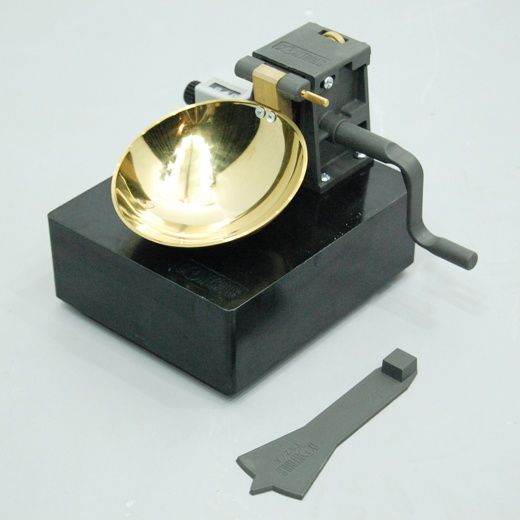

El aparato de límite líquido tipo Casagrande determina el contenido de humedad en que un suelo pasa del estado plástico al líquido, dato base para caracterizarlo. UTEST lo ofrece en versión manual, con manija y leva, y en versión motorizada. Ambos se rigen por ASTM D4318 y AASHTO T89, y salen con la ranuradora de plástico tipo ASTM.
- Ensayo
- Límite líquido (Casagrande)
- Normas
- ASTM D4318; AASHTO T89; TS 1900-1
- Accionamiento
- Manual (manija y leva) o motorizado
- Incluye
- Ranuradora de plástico tipo ASTM
- Alimentación
- UTS-0212A-T: 220–240 V, 50 Hz, 1 ph (el UTS-0202 es manual)

Especificaciones
| Especificación | UTS-0202 | UTS-0212A |
|---|---|---|
| Dimensiones | 240x230x150 mm | 200x290x170 mm |
| Peso aprox. | 2 kg | 4,2 kg |
| Incluye | ranuradora de plástico tipo ASTM (UTS-0216) | ranuradora de plástico tipo ASTM |
| Accionamiento | manija y leva con contador de golpes | — |
| Cuchara | latón removible | — |
| Versiones eléctricas | — | UTS-0212A-T 220-240 V 50 Hz 1 ph; UTS-0212A-N 110-120 V 60 Hz 1 ph; UTS-0212A-K 220-240 V 60 Hz 1 ph |
Ficha PDF: Aparatos de límite líquido Casagrande manual y motorizado
Ejemplos de configuración de un aparato de límite líquido
El aparato se elige por accionamiento y se completa con la ranuradora y el medidor de resistencia de la norma del método.
- 1
Aparato según el accionamiento
Manual con manija y leva, o motorizado.
- UTS-0202Manual: manija y leva con contador de golpes
- UTS-0212AMotorizado
- 2
Ranuradora según la norma
La de plástico ASTM viene incluida; la de latón sirve para AASHTO y la de metal con bloque permite calibrar.
- UTS-0216Ranuradora de plástico, ASTM
- UTS-0218Ranuradora de latón, AASHTO
- UTS-0215Ranuradora de metal y bloque para calibrar, ASTM
- 3
Medidor de resistencia (rebote)
Uno por norma.
- UTS-0220Medidor de resistencia (rebote), ASTM
- UTS-0221Medidor de resistencia (rebote), AASHTO
- 4
Repuesto
Taza de latón adicional para todos los modelos.
- UTS-0225Taza de latón adicional, para todos los modelos
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Manual o motorizado, según cuántos ensayos hace?
- ¿Qué norma exige el mandante: ASTM o AASHTO?
- ¿Necesita ranuradora de metal con bloque de calibración o una taza de repuesto?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEjemplo: laboratorio que trabaja con ASTM D4318: UTS-0202 con su ranuradora de plástico y el medidor UTS-0220. Si el mandante exige AASHTO T89, se suman la ranuradora UTS-0218 y el medidor UTS-0221.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, un ejecutivo de Cromtek lo asesora para elegir el modelo.
Todos los modelos 2
| Código | Accionamiento | Normas | Dimensiones | Peso aprox. | Alimentación | Ficha |
|---|---|---|---|---|---|---|
| UTS-0202 | Manual: manija y leva con contador de golpes | ASTM D4318; AASHTO T89; TS 1900-1 | 240 × 230 × 150 mm | 2 kg | No aplica (equipo manual) | |
| UTS-0212A | Motorizado | ASTM D4318; AASHTO T89; TS 1900-1 | 200 × 290 × 170 mm | 4,2 kg | UTS-0212A-T: 220–240 V, 50 Hz, 1 ph |
Características
- Manual o motorizado según el volumen de ensayos
- La versión manual se acciona con manija y leva; la motorizada hace el trabajo de golpeo por el operador y se elige cuando el laboratorio ensaya con frecuencia.
- Ranuradora ASTM incluida
- Ambos modelos traen la ranuradora de plástico tipo ASTM; las de latón AASHTO y de metal con bloque de calibración se agregan aparte. Ver →
- ASTM o AASHTO con el mismo aparato
- Cambiando la ranuradora y el medidor de resistencia por los de la norma que exige el mandante, el aparato sirve para ambos métodos. Ver →
- Taza de repuesto a mano
- La taza de latón adicional sirve para ambos modelos y evita detener el trabajo si hay que cambiarla. Ver →
Qué necesita además
- Ranuradora según la norma
- La de latón AASHTO (UTS-0218) y la de metal con bloque para calibrar ASTM (UTS-0215) se piden por separado. Ver →
- Medidor de resistencia (rebote)
- Hay uno para ASTM (UTS-0220) y otro para AASHTO (UTS-0221). Ver →
- Taza de latón adicional
- Repuesto UTS-0225, compatible con todos los modelos. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Normas
- ASTM D4318; AASHTO T89; TS 1900-1
- Incluye
- Ranuradora de plástico tipo ASTM
- UTS-0202
- Manual; manija y leva con contador de golpes; cuchara de latón removible; 240 × 230 × 150 mm; 2 kg
- UTS-0212A
- Motorizado; 200 × 290 × 170 mm; 4,2 kg
- Alimentación del UTS-0212A
- UTS-0212A-T: 220–240 V, 50 Hz, 1 ph
Accesorios 6
| Accesorio | Código |
|---|---|
| Ranuradora de metal y bloque para calibrar, ASTM Norma: ASTM; Uso: ranuradora y bloque de calibración para Casagrande; Compatible: UTS-0202; UTS-0212A | UTS-0215 |
| Ranuradora de plástico, ASTM Norma: ASTM; Incluida con: UTS-0202 y UTS-0212A; Compatible: UTS-0202; UTS-0212A | UTS-0216 |
| Ranuradora de latón, AASHTO Norma: AASHTO; Compatible: UTS-0202; UTS-0212A; se pide por separado | UTS-0218 |
| Medidor de resistencia (rebote), ASTM Norma: ASTM; Compatible: UTS-0202; UTS-0212A | UTS-0220 |
| Medidor de resistencia (rebote), AASHTO Compatible: UTS-0202; UTS-0212A | UTS-0221 |
| Taza de latón adicional, para todos los modelos Repuesto: taza de latón; Compatible: UTS-0202; UTS-0212A | UTS-0225 |
