UTEST · Equipos de ensayo de suelos para laboratorio y terreno

Máquinas para ensayos de CBR de laboratorio UTEST

Cromtek es representante de UTEST en Chile.

El ensayo CBR mide la capacidad de soporte de un suelo, dato central para caminos y pavimentos. UTEST ofrece tres máquinas de laboratorio de 50 kN para ASTM D1883, AASHTO T193, BS 1377:4 y EN 13286-47: con anillo de carga, con indicadores digitales y automática, con curvas y reporte en PC. Sirven para materiales cohesivos con partículas de hasta 19 mm.

Capacidad: 50 kN
Normas: EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009
Velocidad: 1,0 mm/min (BS) y 1,27 mm/min (ASTM/EN/AASHTO); UTS-0860: 0,5 a 5 mm/min ajustable
Material: Cohesivo, partículas de hasta 19 mm
Alimentación: 220–240 V, 50–60 Hz

Cotizar por WhatsApp Pedir cotización

Máquinas para ensayos de CBR de laboratorio UTEST

Especificaciones

Especificación	UTS-0852	UTS-0854	UTS-0860
Capacidad	50 kN	50 kN	50 kN
Velocidad de descarga	5 mm/min	5 mm/min	—
Velocidades	1,0 mm/min (BS) y 1,27 mm/min (ASTM/EN/AASHTO)	1,0 mm/min (BS) y 1,27 mm/min (ASTM/EN/AASHTO)	—
Velocidad	—	—	0,5 a 5 mm/min ajustable
Dimensiones	480x650x1150 mm	480x650x1150 mm	480x650x1150 mm
Potencia	370 W	370 W	370 W
Normas	EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009	EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009	EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009
Medición	anillo de carga 50 kN y manómetro digital 25x0,01 mm	celda de carga 50 kN y transductor lineal 25x0,001 mm con dos indicadores digitales	celda de carga 50 kN y transductor lineal 25x0,001 mm

Ficha PDF: Máquinas para ensayos de CBR de laboratorio

Ejemplos de configuración de una máquina de CBR de laboratorio

La máquina se elige por el nivel de registro que necesita el laboratorio y se completa con el molde y los complementos del ensayo.

1
Máquina según el registro
Las tres son de 50 kN; cambia cómo se lee y se registra el ensayo:
Lectura con anillo de carga UTS-0852
Lectura digital de carga y desplazamiento UTS-0854

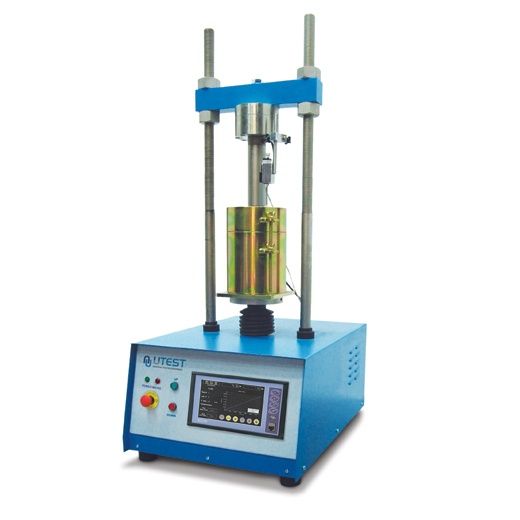

Adquisición de datos, curvas y reporte en PC UTS-0860
- UTS-0852Anillo de carga 50 kN y manómetro digital 25 × 0,01 mm
- UTS-0854Celda de carga 50 kN y transductor lineal 25 × 0,001 mm
- UTS-0860Celda de carga 50 kN y transductor lineal 25 × 0,001 mm
2
Molde y complementos del ensayo
Molde CBR, discos y pesa de sobrecarga, según la norma del método.
- Molde CBR, discos y pesas de sobrecarga según la norma

Para cotizar su sistema, cuéntenos, idealmente:

¿Qué norma le exige el mandante: ASTM, AASHTO, BS o EN?
¿Prefiere lectura con anillo, con indicadores digitales o automática con software?
¿Con qué material trabaja? Las máquinas admiten partículas de hasta 19 mm.

Si no tiene toda la información, contáctenos igual.

Pedir cotización del sistema

Ejemplo: laboratorio que ensaya con ASTM D1883 y quiere curvas y reporte automáticos: UTS-0860 con su molde CBR. Si basta la lectura digital, UTS-0854.

Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, un ejecutivo de Cromtek lo asesora para elegir el modelo.

Todos los modelos 3

Código	Medición	Velocidad	Indicación y registro	Alimentación	Ficha
UTS-0852	Anillo de carga 50 kN y manómetro digital 25 × 0,01 mm	1,0 y 1,27 mm/min	—	220–240 V, 50–60 Hz	PDF
UTS-0854	Celda de carga 50 kN y transductor lineal 25 × 0,001 mm	1,0 y 1,27 mm/min	Dos indicadores digitales	220–240 V, 50–60 Hz	PDF
UTS-0860	Celda de carga 50 kN y transductor lineal 25 × 0,001 mm	0,5–5 mm/min ajustable	Indicador gráfico BC 100 (pantalla táctil) y software en PC	220–240 V, 50–60 Hz	PDF

Características

Tres niveles de automatización: Del anillo de carga, la opción más simple, al indicador digital y a la versión automática que registra y reporta en el PC.
Curvas y reporte sin transcribir: La UTS-0860 adquiere los datos, muestra las curvas y guarda hasta 10.000 resultados en su indicador; el reporte se arma en el PC.
Una máquina para varias normas: Las máquinas cubren las velocidades que piden BS y ASTM/EN/AASHTO, y la UTS-0860 las ajusta electrónicamente.
CBR también en terreno: Si el ensayo se hace en la obra, el aparato in situ mide el mismo parámetro sobre el terreno. Ver →

Qué necesita además

Molde CBR, discos y pesa de sobrecarga: El ensayo requiere el molde y sus complementos según la norma del método; se definen junto con un ejecutivo de Cromtek.
Software y PC: La UTS-0860 incluye el software; el PC es opcional.

Se cotizan junto con el equipo.

Especificaciones comunes

Capacidad: 50 kN
Normas: EN 13286-47; BS 1377:4; ASTM D1883; AASHTO T193; NF P94-078; UNI CNR 10009
Velocidad de descarga (UTS-0852 y UTS-0854): 5 mm/min
Accionamiento del UTS-0860: Pistón electromecánico
Dimensiones: 480 × 650 × 1150 mm
Peso aprox.: 110 kg
Potencia: 370 W
Alimentación: 220–240 V, 50–60 Hz

Accesorios 4

Accesorio	Código
Molde para CBR ASTM/AASHTO, de acero chapado de 6” (152.4 mm) de dia. x 7" (177.8 mm) de altura. Viene con collar de extensión y base perforada Normas pagina: ASTM D1558 ; ASTM D1883; AASHTO T193 ; EN 13286-47; ASTM D1183; AASHTO T193; BS 1377:4, 1924:2	UTS-0718
Placa para Medir Expansión para Pruebas de CBR Normas pagina: ASTM D1558 ; ASTM D1883; AASHTO T193 ; EN 13286-47; ASTM D1183; AASHTO T193; BS 1377:4, 1924:2	UTS-0790
Trípode para Prueba de Expansión, CBR Normas pagina: ASTM D1558 ; ASTM D1883; AASHTO T193 ; EN 13286-47; ASTM D1183; AASHTO T193; BS 1377:4, 1924:2	UTS-0792
Tanque para Remojo, Capacidad de 6 Moldes de CBR Normas pagina: ASTM D1558 ; ASTM D1883; AASHTO T193 ; EN 13286-47; ASTM D1183; AASHTO T193; BS 1377:4, 1924:2	UTS-0794
