Ensayo de suelos en Chile

El ensayo de suelos mide propiedades físicas y mecánicas de un terreno o de un material de construcción para decidir si sirve como base de una obra: cuánta humedad lo vuelve plástico o líquido, cuánta carga soporta, cómo se compacta, cómo se comporta bajo esfuerzo. Los resultados alimentan estudios geotécnicos, caminos, rellenos y pavimentos. Cromtek es representante de UTEST en Chile y publica en este tema su línea de equipos de ensayo de suelos y materiales.

Cotizar por WhatsApp Pedir cotización

Qué mide cada equipo

Aparatos de límite líquido (Casagrande), manual y motorizado: determinan el contenido de humedad en el que el suelo pasa del estado plástico al líquido. Sus normas de referencia son ASTM D4318 y AASHTO T89.
Máquinas de ensayo CBR de laboratorio (con anillo de carga, con indicador digital y automática) y aparato de CBR in situ: miden la capacidad de soporte del suelo, dato central en el diseño de caminos y pavimentos.
Penetrómetro modificado Vicat tipo cono: mide la consistencia de morteros de albañilería por la penetración de un cono.
Penetrómetro de cono dinámico (DCP): mide en terreno las propiedades estructurales de pavimentos con materiales no consolidados.
Sistema uniaxial y triaxial (celdas Hoek y máquina de compresión automática): mide la resistencia de rocas bajo esfuerzos controlados.

Las especificaciones que deciden la compra

Antes de pedir cotización conviene definir tres criterios:

Norma que exige el laboratorio o el mandante (ASTM, AASHTO, BS, EN u otra). Aun dentro de un mismo ensayo, los accesorios cambian según la norma, por ejemplo el ranurador del aparato de límite líquido.
Dónde se ensaya y cómo se acciona el equipo: laboratorio o terreno; manual, motorizado o automático, según el volumen de ensayos y la repetibilidad que exija el mandante.
Accesorios y repuestos necesarios para completar el ensayo: moldes, ranuradores, tazas, medidores, celdas.

Para saber más

Así se realiza el análisis granulométrico de suelo

Errores típicos al comprar

Pedir el aparato sin verificar la norma, y recibir un accesorio que no corresponde al método del mandante. En el límite líquido, la ranuradora y el medidor de resistencia cambian entre ASTM y AASHTO.
Confundir ensayos. El límite líquido caracteriza la plasticidad; el CBR mide soporte; el Vicat tipo cono, la consistencia de un mortero; el DCP, la resistencia de capas de suelo y pavimento en terreno. Cada uno exige su propio equipo.
Comprar solo el equipo principal. El triaxial de roca no funciona con solo la máquina: necesita la celda Hoek del diámetro del testigo y el sistema de presión. Y para convertir el CBR in situ en máquina de laboratorio se necesita el marco de carga y un molde CBR.
No considerar la preparación previa de la muestra. El ensayo parte con suelo secado, disgregado y, a menudo, tamizado; para eso sirven los tamices y molinos de laboratorio.

Compare las 6 series 10 modelos

Series de la categoría
Serie	Para qué	Dónde	Normas	Accionamiento	Capacidad o carga	Medición	Alimentación

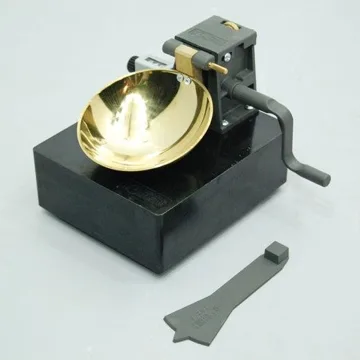

Aparatos de límite líquido Casagrande manual y motorizadoUTEST · 2 mod.	Límite líquido de suelos	Laboratorio	ASTM D4318; AASHTO T89	Manual (manija y leva) o motorizado	—	Contador de golpes	Motorizado: 220–240 V; manual: no aplica

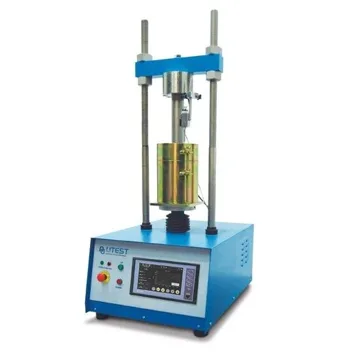

Máquinas para ensayos de CBR de laboratorioUTEST · 3 mod.	CBR de laboratorio: capacidad de soporte del suelo	Laboratorio	ASTM D1883; AASHTO T193; BS 1377:4; EN 13286-47	Con anillo de carga, indicador digital o automática	50 kN	Anillo, indicador digital o celda con software	220–240 V, 50–60 Hz

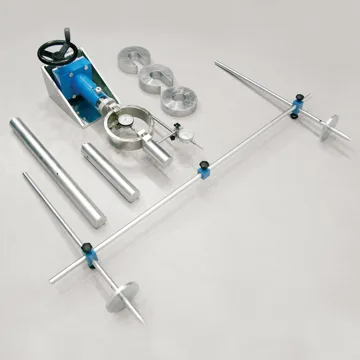

Aparato para ensayos de CBR in situUTEST · 1 mod.	CBR en terreno: soporte del suelo de calles	Terreno	BS 1377:9; 1924:2	Manual, con gata mecánica	50 kN	Anillo de carga y manómetro dial	No aplica (manual)
Penetrómetro modificado Vicat tipo cono ASTM 200 gUTEST · 1 mod.	Consistencia de morteros de albañilería	Laboratorio	ASTM C780 (Anexo A.1); ASTM C185	Manual	Émbolo de 200 g	Penetración del cono	No aplica (manual)
Penetrómetro de cono dinámico DCP TRLUTEST · 1 mod.	Resistencia de pavimentos y capas no consolidadas	Terreno	ASTM D6951; BS 1377:9	Manual, con masa de caída	Masa de caída de 8 kg	Profundidad de penetración (850 mm)	No aplica (manual)
Máquina automática para pruebas uniaxiales y triaxiales con celdas HoekUTEST · 2 mod.	Compresión uniaxial y triaxial de roca con celda Hoek	Laboratorio	ASTM D2664, D2938, D3148, D5407; EN 1926, 14580	Máquina automática y sistema manual de presión	2000 kN; 700 bar de presión lateral	Celdas Hoek BX, NX o HQ	Máquina: 220–240 V; presión: manual
