Campana de extracción Protector XVS Labconco
Cromtek es representante de Labconco en Chile.
Las estaciones XVS son recintos bajos de ventilación para pesaje, polvos y trabajo liviano. No llevan electricidad ni luz: se conectan a un soplador remoto o a un extractor FilterMate, con ducto o sin él. La ventana es fija y angulada, de 8, 10 o 12 in según el alto, y extrae entre 70 y 775 CFM según la medida.
- Anchos
- 2, 3, 4, 5, 6 y 8 ft
- Alto
- 22,8 o 32,0 in (con tolva de residuos en algunos de 5, 6 y 8 ft)
- Ventana
- Fija y angulada: 8, 10 o 12 in
- Velocidad de cara
- 60–100 fpm
- Caudal
- 70–775 CFM según medida
- Alimentación
- Sin electricidad
Ficha PDF: Campana de extracción Protector XVS
Ejemplos de configuración de una campana
Una estación XVS se conecta a un soplador remoto o a un FilterMate. Estos son ejemplos del orden en que se arma.
- 1
Estación
Recinto bajo para pesaje, polvos y trabajo liviano; no trae electricidad ni soplador.
- 48620102 ft
- 48620302 ft
- 48630103 ft
- 48630303 ft
- 48640104 ft
- 48640304 ft
- 48650105 ft
- 48650305 ft
- 48650605 ft
- 48660106 ft
- 48660306 ft
- 48660606 ft
- 48680108 ft
- 48680308 ft
- 48680608 ft
- 2
Extracción
Con ducto, va a un soplador remoto; sin ducto, a un extractor FilterMate.
- Soplador remoto 4863501 (ducto de 6 in)
- FilterMate con filtro de carbono orgánico 3923400 · formaldehído 3923401 · amoniaco 3923402, o HEPA 3707900
- 3
Ducto de 6 in
Solo si la extracción es con soplador remoto.
- Ducto de PVC 4708600 · codo 4708700 · acople 4708900
- Compuerta manual de acero 3924000 · sombrerete 4722200
- 4
Superficie de trabajo
Se pide aparte, en epoxi o acero inoxidable 304.
- Epoxi: 2 ft 3908400 · 3 ft 3908401 · 4 ft 3908402 · 5 ft 3908406 · 6 ft 3908407 · 8 ft 3908408
- Acero inoxidable 304: 5 ft 3975500 · 6 ft 3975600 · 8 ft 3975800
- 5
Opcionales
Se agregan según el uso.
- Luminaria fluorescente 3909201
- Monitor Guardian 500: 3944701
- Carro para estaciones de 3 ft 8026000
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué va a manejar dentro de la campana: ácidos (cuáles), solventes, radioisótopos, polvos o algo biológico? ¿Hay calor (placas, hornos)?
- ¿Hay ducto de extracción y se puede instalar un soplador en el techo o la terraza?
- ¿Qué ancho de mesón tiene y qué altura de techo hay disponible?
- ¿Ya tiene base, mesón o superficie de trabajo? ¿Hay zona clasificada con solventes inflamables?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaPara trabajo con vapores de mayor volumen, revise también las campanas Protector.
Esta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 15
Alto:
Ancho:
| Código | Modelo | Ancho | Alto | Ventana fija | Caudal a 100 fpm | Peso de envío | Ficha |
|---|---|---|---|---|---|---|---|
| 4862010 | XVS 2 ft, alto 22.8 in | 2 ft | 22,8 in | 8 in | 120 CFM | 48 kg | |
| 4862030 | XVS 2 ft, alto 32.0 in | 2 ft | 32,0 in | 10 in | 150 CFM | 61 kg | |
| 4863010 | XVS 3 ft, alto 22.8 in | 3 ft | 22,8 in | 8 in | 185 CFM | 61 kg | |
| 4863030 | XVS 3 ft, alto 32.0 in | 3 ft | 32,0 in | 10 in | 230 CFM | 73 kg | |
| 4864010 | XVS 4 ft, alto 22.8 in | 4 ft | 22,8 in | 8 in | 250 CFM | 73 kg | |
| 4864030 | XVS 4 ft, alto 32.0 in | 4 ft | 32,0 in | 10 in | 310 CFM | 84 kg | |
| 4865010 | XVS 5 ft, alto 22.8 in | 5 ft | 22,8 in | 8 in | 315 CFM | 132 kg | |
| 4865030 | XVS 5 ft, alto 32.0 in | 5 ft | 32,0 in | 12 in | 480 CFM | 154 kg | |
| 4865060 | XVS 5 ft, alto 32.0 in con tolva | 5 ft | 32,0 in con tolva | 12 in | 480 CFM | 172 kg | |
| 4866010 | XVS 6 ft, alto 22.8 in | 6 ft | 22,8 in | 8 in | 380 CFM | 154 kg | |
| 4866030 | XVS 6 ft, alto 32.0 in | 6 ft | 32,0 in | 12 in | 580 CFM | 179 kg | |
| 4866060 | XVS 6 ft, alto 32.0 in con tolva | 6 ft | 32,0 in con tolva | 12 in | 580 CFM | — | |
| 4868010 | XVS 8 ft, alto 22.8 in | 8 ft | 22,8 in | 8 in | 510 CFM | 206 kg | |
| 4868030 | XVS 8 ft, alto 32.0 in | 8 ft | 32,0 in | 12 in | 775 CFM | 236 kg | |
| 4868060 | XVS 8 ft, alto 32.0 in con tolva | 8 ft | 32,0 in con tolva | 12 in | 775 CFM | 263 kg |
Características
- Para trabajo liviano
- Recinto bajo para pesaje y polvos que extrae poco aire.
- Sin electricidad
- No trae interruptores, cableado ni servicios; la luminaria es opcional.
- Con o sin ducto
- Se conecta a un soplador remoto, o a un FilterMate para trabajar sin ducto. Ver →
- Construcción liviana
- Marco de aluminio y plenum de acero pintados, vidrio templado y deflector con perforaciones pivotante.
Qué necesita además
- Soplador remoto o FilterMate
- Se necesita un soplador remoto o un extractor FilterMate: las XVS no traen soplador. Ver →
- Superficie de trabajo
- La superficie de trabajo se pide aparte. Ver →
- Salidas en 8 ft
- Los de 8 ft con dos salidas laterales requieren una pieza en T aparte.
Se cotizan junto con el equipo.
Especificaciones comunes
- Profundidad exterior
- 29,0 in (35,5 in con tolva)
- Profundidad interior
- 23,4 in (30,0 in con tolva)
- Alimentación
- Ninguna (sin cableado)
- Normas
- SEFA 1, ASHRAE 110 modificado, ANSI Z9.5, SEFA 8
- Vidrio
- Templado de 3/16 in
Accesorios 7
| Accesorio | Código |
|---|---|
| Superficies de trabajo epoxi o acero inox para XVS y Demostración epoxi negro de 1 in, contorneado y con plato para derrames (pesos 48 a 255 lb); inox 304 de 0.8 in con canal frontal de 1 in (140 a 290 lb); la superficie de 3 ft (3908401) sirve tambien para las campanas de… | epoxi 2 ft:3908400 3 ft:3908401 4 ft:3908402 5 ft :3908406 6 ft :3908407 8 ft :3908408 5 ft :3908409 6 ft :3908410 8 ft :3908411 / acero inox 304 5 ft:3975500 y 3975501 6 ft:3975600 y 3975601 8 ft:3975800 y 3975801 |
| Carro, luminaria fluorescente y tope de tolva carro de acero tubular con superficie epoxi de 1 in, repisa, manilla y 4 ruedas de 4 in con freno, hasta 400 lb, 39.0 x 31.9 x 36.0 in, 50 lb; la luminaria trae toma auxiliar con interruptor y cordon IEC de 3 hilos (en… | carro para Demostración y XVS de 3 ft:8026000 / luminaria fluorescente 115 V 60 Hz:3909200 230 V 50 Hz:3909201 / tope de tolva:5248300 |
| Estantes y portaobjetos para XVS se cuelgan de las perforaciones del deflector trasero (mismos codigos que los de las Protector; aqui figuran para XVS); acero pintado | estantes utilitarios:3925000 porta botellas:3927700 porta pañuelos:3927800 |
| Adaptadores de transicion, mangueras y kit de dedal adaptadores de polietileno moldeado de 2.0 x 10.0 in rectangular a 5 o 6 in redondo (5 lb); 3912400 se incluye con el FilterMate y 3912402 con el sistema de demostracion; mangueras de 8 ft con 2 abrazaderas; kit de… | adaptadores de transicion superior manguera 5 in:3912400 superior ducto 6 in:3912401 inferior manguera 5 in:3912402 inferior ducto 6 in:3912403 / manguera flexible 5 in ID:3927500 manguera 6 in ID:3927600 / kit de dedal:3913600 |
| Complementos de ducto de 6 in para XVS y Demostración | conexion flexible 7 in:4861800 adaptador 5 a 6 in:3927400 adaptador de transicion de soplador:4861700 |
| Soplador remoto 1/4 HP para XVS y Demostración motor TEFC directo de 1/4 HP, carcasa e impulsor de acero con recubrimiento fenolico; vence 0.5 in H2O a 420 CFM; CFM por presion estatica 595 a 0.0 in, 560 a 0.125, 515 a 0.25, 420 a 0.5, 300 a 0.75, 167 a 0.87 in… | 4863501 4863500 7053501 |
| Monitores de flujo de aire Guardian para XVS y Demostración montaje sobre la estacion en lugar de fabrica; Guardian 1000 con LCD de 0 a 999 fpm (0 a 5.0 m/s), alarma por baja velocidad sostenida, puerto RS-232, retardo nocturno, silencio, UL y CE; Guardian 500 con punto de… | Guardian 1000 digital 115 V 60 Hz:3908800 230 V 50 Hz:3908801 / Guardian 500 115 V 60 Hz:3944700 230 V 50 Hz:3944701 |
Compare con otros equipos de la categoría
| Serie | Para qué | Ancho | Velocidad de cara | Caudal | Apertura de guillotina | Interior | Ducto | |
|---|---|---|---|---|---|---|---|---|
 | Campana de extracción Basic 47 y 70Labconco · 14 mod. | Docencia, trabajo liviano, techo bajo | 4 y 6 ft | 100 fpm | 720 · 1120 CFM | 26 in | Acero pintado | Con ducto |
 | Campana de extracción Fiberglass 30Labconco · 3 mod. | Espacio muy pequeño | 30 in | 100 fpm | 310 CFM | 20 in | Fibra de vidrio | Con ducto |
 | Campana de extracción Protector ClassMateLabconco · 6 mod. | Aulas con vista al instructor | 4, 5 y 6 ft | 60, 80 y 100 fpm | 245–1225 CFM | 18 in de trabajo | Vidrio templado y acero pintado | Con ducto |

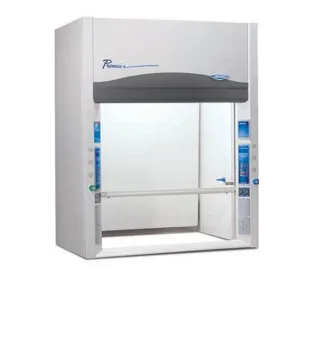

 | Campana de extracción Protector PremierLabconco · 10 mod. | Laboratorio general de uso continuo | 4, 5, 6 y 8 ft | 60, 80 y 100 fpm | según ancho y velocidad | 18 in de trabajo (28 máx.) | Fibra de vidrio | Con ducto |

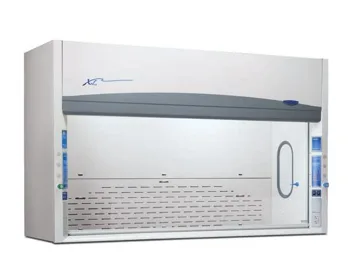

 | Campana de extracción Protector XLLabconco · 10 mod. | Anchos especiales (3 a 16 ft) o más fondo | 3 a 16 ft | 60, 80 y 100 fpm | 185–3500 CFM | 18 in de trabajo (28 máx.) | Fibra de vidrio | Con ducto |

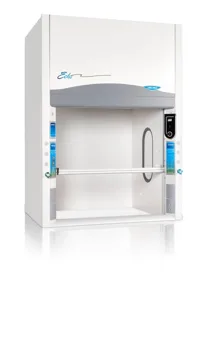

 | Campana de extracción Protector Echo con filtro, sobremesaLabconco · 12 mod. | Sin ducto disponible (requiere evaluación química) | 4, 5, 6 y 8 ft | 60 fpm | — | 16 in | Filtro de carbono | Sin ducto |
 | Campana de extracción Protector Airo con filtro, sobremesa compactaLabconco · 3 mod. | Sin ducto y poco espacio | 3 y 4 ft | 60 fpm | — | 13 in (3 ft) · 16 in (4 ft) | Filtro de carbono | Sin ducto |
 | Campana de extracción Protector para ácido perclóricoLabconco · 4 mod. | Ácido perclórico con lavado interno | 4, 5, 6 y 8 ft | 100 y 125 fpm | 725–2050 CFM | 18 in de trabajo (28 máx.) | Acero inoxidable 316 con lavado | Con ducto |

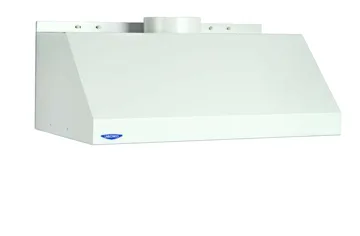

 | Campana Canopy de extracciónLabconco · 2 mod. | Sacar calor, vapor y olores no tóxicos | 4 y 6 ft | — | 325–2550 CFM | — | — | Con ducto |

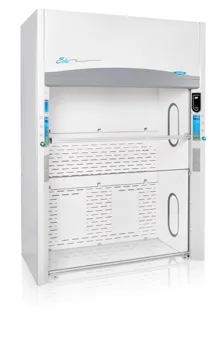

 | Campana de extracción Protector Echo con filtro, montada en el pisoLabconco · 12 mod. | Sin ducto y equipo grande, carros o tambores | 4, 5, 6 y 8 ft | 60 fpm | — | 13,2 in de trabajo (cámara superior) | Filtro de carbono | Sin ducto |
 | Campana de extracción FilterMate con filtroLabconco · 5 mod. | Filtrar una estación XVS o Demostración sin ducto | — | 60–100 fpm | 200–250 CFM | — | Filtro de carbono o HEPA | Sin ducto |

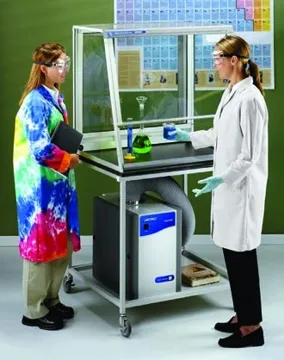

 | Campana de extracción Protector DemostraciónLabconco · 4 mod. | Demostración frente a un grupo, móvil | 3 ft | 60, 80 y 100 fpm | 110–230 CFM | 8 y 10 in (fija) | Aluminio y acero pintados, con vidrio | Sin ducto propio (FilterMate o soplador) |
 | Campana de extracción Protector PVC para ácidos y digestión ácidaLabconco · 8 mod. | Fluorhídrico, digestión ácida y perclórico (PVC) | 4, 5, 6 y 8 ft | 100 y 125 fpm | 725–2050 CFM | 18 in de trabajo (28 máx.) | PVC tipo 1, hasta 60 °C continuo | Con ducto |
 | Campana de extracción Protector para radioisótoposLabconco · 4 mod. | Radioisótopos y medicina nuclear | 4, 5, 6 y 8 ft | 100 y 125 fpm | 725–2050 CFM | 18 in de trabajo (28 máx.) | Acero inoxidable 304 | Con ducto |

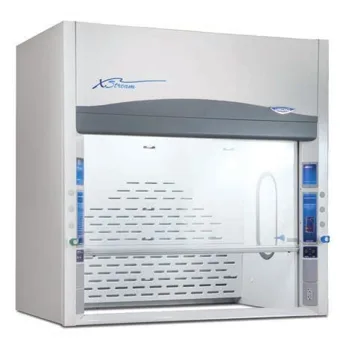

 | Campana de extracción Protector XStreamLabconco · 4 mod. | Laboratorio general de uso continuo, bajo caudal | 4, 5, 6 y 8 ft | 60, 80 y 100 fpm | 265–1600 CFM | 18 in de trabajo (28 máx.) | Fibra de vidrio | Con ducto |
 | Campana de extracción Protector XVSLabconco · 15 mod. · esta página | Pesaje, polvos o trabajo liviano de poca altura | 2, 3, 4, 5, 6 y 8 ft | 60, 80 y 100 fpm | 70–775 CFM | 8, 10 o 12 in (fija) | Aluminio y acero pintados, con vidrio | Sin ducto propio (FilterMate o soplador) |
