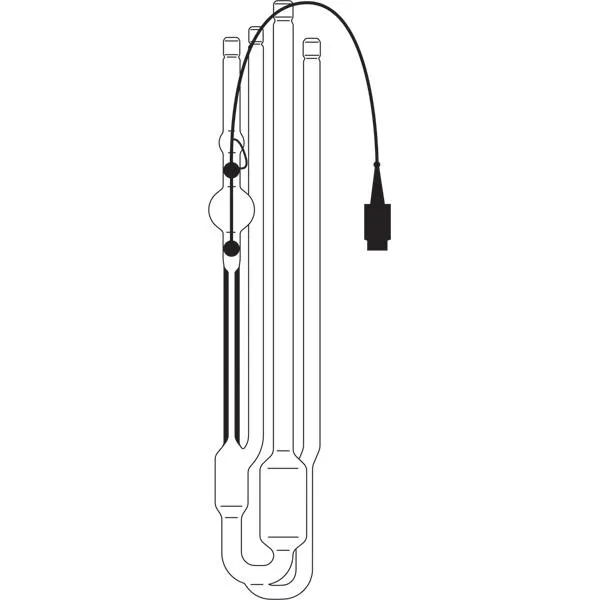

Viscosímetros Ubbelohde ASTM SI Analytics
Los viscosímetros Ubbelohde ASTM de SI Analytics miden la viscosidad cinemática con las características de las normas ASTM D446 e ISO 3105: el resultado es la constante K del capilar multiplicada por el tiempo de flujo. Se ofrecen calibrados con certificado para medición manual (525) o automática (527), sin calibrar para viscosidad relativa (526) y con cuarto tubo para llenar y vaciar sin desmontar (545). Cada capilar cubre un rango distinto de viscosidad. Cromtek es representante de SI Analytics en Chile.
- Normas
- ASTM D446 / ISO 3105
- Versiones
- 525 calibrado manual · 527 calibrado automático · 526 sin calibrar · 545 cuatro tubos
- Constante K
- 0,001 a 30, según el capilar
- Volumen de llenado
- 15 a 20 ml (525, 526 y 527) · 16 a 22 ml (545)
- Longitud total
- Ca. 285 mm (525, 526 y 527) · ca. 290 mm (545)
Ficha PDF: Viscosímetros Ubbelohde ASTM
Ejemplos de configuración de un sistema con viscosímetro Ubbelohde ASTM
Un viscosímetro Ubbelohde ASTM se usa en un baño termostático y, si se automatiza, con un sistema de medición. Estos ejemplos muestran cómo se combinan.
- 1
Viscosímetro
La versión depende de cómo se mide y de si se necesita certificado; el capilar, del rango.
Medición manual con cronómetro, con certificado Ubbelohde ASTM 525, con capilar según el rango Medición automática, con certificado Ubbelohde ASTM 527, con capilar según el rango Automática con llenado y vaciado sin desmontar Ubbelohde ASTM 545 de cuatro tubos Viscosidad relativa, sin calibrar Ubbelohde ASTM 526 - 2
Baño termostático
Termostato según posiciones y temperatura de ensayo; el enfriador CK 310 baja el rango.
- Termostato CT 72/P (285418526) o CT 72/2 (285418547)
- Enfriador de paso CK 310, código 285414320, si hace falta enfriar
- 3
Medición del tiempo de flujo
Un cronómetro en el ensayo manual; un sistema electrónico o automático si se mide con frecuencia.
- ViscoClock plus M1 (285417910) o M2 (285417930)
- Sistema AVS 370 opt (1056509) para medición automática
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué norma debe cumplir el ensayo (ASTM D446, ISO 3105)?
- ¿Mides con cronómetro o de forma automática?
- ¿Qué rango de viscosidad y qué temperatura de ensayo necesita?
- ¿Necesitas el viscosímetro calibrado con certificado o sin calibrar?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 47
Versión:
Constante K:
| Código | Modelo | Versión | Tipo | Capilar n.º | Constante K | Ficha |
|---|---|---|---|---|---|---|
| 285402005 | Ubbelohde ASTM 545 cuatro tubos · 545 00 | 545 (cuatro tubos) | 545 00 | 0 | 0,001 | |
| 285402013 | Ubbelohde ASTM 545 cuatro tubos · 545 01 | 545 (cuatro tubos) | 545 01 | 0B | 0,005 | |
| 285402021 | Ubbelohde ASTM 545 cuatro tubos · 545 03 | 545 (cuatro tubos) | 545 03 | 0C | 0,003 | |
| 285402038 | Ubbelohde ASTM 545 cuatro tubos · 545 10 | 545 (cuatro tubos) | 545 10 | 1 | 0,01 | |
| 285402046 | Ubbelohde ASTM 545 cuatro tubos · 545 13 | 545 (cuatro tubos) | 545 13 | 1C | 0,03 | |
| 285402054 | Ubbelohde ASTM 545 cuatro tubos · 545 20 | 545 (cuatro tubos) | 545 20 | 2 | 0,1 | |
| 285402062 | Ubbelohde ASTM 545 cuatro tubos · 545 23 | 545 (cuatro tubos) | 545 23 | 2C | 0,3 | |
| 285402079 | Ubbelohde ASTM 545 cuatro tubos · 545 30 | 545 (cuatro tubos) | 545 30 | 3 | 1 | |
| 285402087 | Ubbelohde ASTM 545 cuatro tubos · 545 33 | 545 (cuatro tubos) | 545 33 | 3 | 3 | |
| 285402095 | Ubbelohde ASTM 545 cuatro tubos · 545 40 | 545 (cuatro tubos) | 545 40 | 4 | 10 | |
| 285402108 | Ubbelohde ASTM 545 cuatro tubos · 545 43 | 545 (cuatro tubos) | 545 43 | — | — | |
| 285401152 | Ubbelohde ASTM 527 calibrado automático · 527 10 | 527 (automático) | 527 10 | 1 | 0,01 | |
| 285401169 | Ubbelohde ASTM 527 calibrado automático · 527 13 | 527 (automático) | 527 13 | 1C | 0,03 | |
| 285401170 | Ubbelohde ASTM 527 calibrado automático · 527 11 | 527 (automático) | 527 11 | 1B | 0,05 | |
| 285401177 | Ubbelohde ASTM 527 calibrado automático · 527 20 | 527 (automático) | 527 20 | 2 | 0,1 | |
| 285401185 | Ubbelohde ASTM 527 calibrado automático · 527 23 | 527 (automático) | 527 23 | 2C | 0,3 | |
| 285401193 | Ubbelohde ASTM 527 calibrado automático · 527 30 | 527 (automático) | 527 30 | 3 | 1 | |
| 285401255 | Ubbelohde ASTM 527 calibrado automático · 527 00 | 527 (automático) | 527 00 | 0 | 0,001 | |
| 285401263 | Ubbelohde ASTM 527 calibrado automático · 527 01 | 527 (automático) | 527 01 | 0B | 0,005 | |
| 285401271 | Ubbelohde ASTM 527 calibrado automático · 527 03 | 527 (automático) | 527 03 | 0C | 0,003 | |
| 285401288 | Ubbelohde ASTM 527 calibrado automático · 527 33 | 527 (automático) | 527 33 | 3C | 3 | |
| 285401296 | Ubbelohde ASTM 527 calibrado automático · 527 40 | 527 (automático) | 527 40 | 4 | 10 | |
| 285401309 | Ubbelohde ASTM 527 calibrado automático · 527 43 | 527 (automático) | 527 43 | 4C | 30 | |
| 285400501 | 525 (manual) | 525 00 | 0 | 0,001 | ||
| 285400518 | 525 (manual) | 525 03 | 0C | 0,003 | ||
| 285400526 | 525 (manual) | 525 10 | 0B | 0,005 | ||
| 285400534 | 525 (manual) | 525 10 | 1 | 0,01 | ||
| 285400542 | 525 (manual) | 525 13 | 1C | 0,03 | ||
| 285400550 | 525 (manual) | 525 11 | 1B | 0,05 | ||
| 285400559 | 525 (manual) | 525 20 | 2 | 0,1 | ||
| 285400567 | 525 (manual) | 525 23 | 2C | 0,3 | ||
| 285400575 | 525 (manual) | 525 30 | 3 | 1 | ||
| 285400583 | 525 (manual) | 525 33 | 3C | 3 | ||
| 285400591 | 525 (manual) | 525 40 | 4 | 10 | ||
| 285400604 | 525 (manual) | 525 43 | 4C | 30 | ||
| 285400707 | Ubbelohde ASTM 526 sin calibrar · 526 00 | 526 (sin calibrar) | 526 00 | 0 | 0,001 | |
| 285400715 | Ubbelohde ASTM 526 sin calibrar · 526 03 | 526 (sin calibrar) | 526 03 | 0C | 0,003 | |
| 285400723 | Ubbelohde ASTM 526 sin calibrar · 526 01 | 526 (sin calibrar) | 526 01 | 0B | 0,005 | |
| 285400731 | Ubbelohde ASTM 526 sin calibrar · 526 10 | 526 (sin calibrar) | 526 10 | 1 | 0,01 | |
| 285400748 | Ubbelohde ASTM 526 sin calibrar · 526 13 | 526 (sin calibrar) | 526 13 | 1C | 0,03 | |
| 285400750 | Ubbelohde ASTM 526 sin calibrar · 526 11 | 526 (sin calibrar) | 526 11 | 1B | 0,05 | |
| 285400756 | Ubbelohde ASTM 526 sin calibrar · 526 20 | 526 (sin calibrar) | 526 20 | 2 | 0,1 | |
| 285400764 | Ubbelohde ASTM 526 sin calibrar · 526 23 | 526 (sin calibrar) | 526 23 | 2C | 0,3 | |
| 285400772 | Ubbelohde ASTM 526 sin calibrar · 526 30 | 526 (sin calibrar) | 526 30 | 3 | 1 | |
| 285400789 | Ubbelohde ASTM 526 sin calibrar · 526 33 | 526 (sin calibrar) | 526 33 | 3C | 3 | |
| 285400797 | Ubbelohde ASTM 526 sin calibrar · 526 40 | 526 (sin calibrar) | 526 40 | 4 | 10 | |
| 285400801 | Ubbelohde ASTM 526 sin calibrar · 526 43 | 526 (sin calibrar) | 526 43 | 4C | 30 |
Características
- Calibrado con certificado
- Las versiones 525 y 527 se entregan calibradas con certificado, para informar viscosidad cinemática con respaldo.
- Manual o automático, según la versión
- El 525 está calibrado para medición manual con cronómetro y el 527, para medición automática con sensores ópticos; no se intercambian. Ver →
- Un capilar para cada rango
- La constante K y el número de capilar definen el rango: se elige el que cubre la viscosidad y el tiempo de flujo de la muestra.
- Llenado y vaciado sin desmontar
- El 545 suma un cuarto tubo con conexiones roscadas para llenar y vaciar el viscosímetro dentro de un sistema automático.
- Sin calibrar para viscosidad relativa
- El 526 se entrega sin calibrar ni certificado y sirve en medición manual o automática cuando basta comparar viscosidades.
Qué necesita además
- Termostato
- La medición se hace en un baño a temperatura controlada; los termostatos CT 72 de SI Analytics están pensados para estos viscosímetros. Ver →
- Soporte para viscosímetros
- El soporte 053 92 y la camisa de atemperado 577 00 sirven para los Ubbelohde. Ver →
- Cronómetro electrónico o sistema automático
- Para registrar el tiempo de flujo sin cronómetro manual se usa el ViscoClock plus o un sistema AVS. Ver →
- Ensayo D445 de petróleo
- Si el método es el D445 para petróleo y lubricantes, Cromtek ofrece también los baños de viscosidad cinemática Koehler. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Normas
- ASTM D446 / ISO 3105
- Tipo de producto
- Viscosímetro capilar de vidrio
- Cálculo
- Viscosidad cinemática = constante K × tiempo de flujo
- Constante K
- 0,001 a 30
- Volumen de llenado
- 15 a 20 ml (525, 526 y 527); 16 a 22 ml (545)
- Longitud total
- Ca. 285 mm (525, 526 y 527); ca. 290 mm (545)
- Calibración
- Con certificado (525 y 527); sin calibrar (526)
- Medición
- Manual (525); automática (527); manual o automática (526)
