SI Analytics · Viscosímetros en Chile

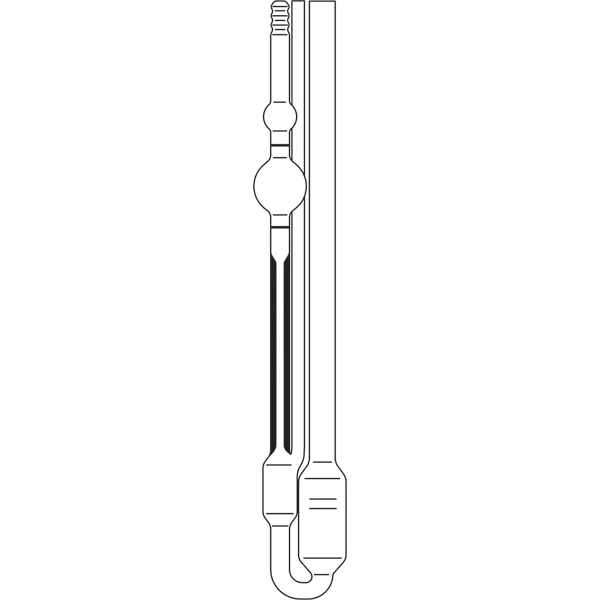

Viscosímetros Ubbelohde DIN SI Analytics
Los viscosímetros Ubbelohde DIN de SI Analytics miden la viscosidad cinemática con las características de las normas DIN 51562 e ISO 3105: el resultado es la constante K del capilar multiplicada por el tiempo de flujo. Se ofrecen calibrados con certificado para medición manual con cronómetro (501 y 502) o automática (532), sin calibrar para viscosidad relativa (530) y con cuarto tubo para llenar y vaciar sin desmontar (541). Cada capilar cubre un rango distinto de viscosidad. Cromtek es representante de SI Analytics en Chile.
- Normas
- DIN 53000-1 / ISO 3105 (características DIN 51562-1)
- Versiones
- 501-502 calibrado manual · 532 calibrado automático · 530 sin calibrar · 541 cuatro tubos
- Constante K
- 0,001 a 100, según el capilar
- Volumen de llenado
- 15 a 20 ml (501, 502, 530 y 532) · 18 a 22 ml (541)
- Longitud total
- Ca. 290 mm
Ficha PDF: Viscosímetros Ubbelohde DIN
Ejemplos de configuración de un sistema con viscosímetro Ubbelohde DIN
Un viscosímetro Ubbelohde DIN se usa en un baño termostático y, si se automatiza, con un sistema de medición. Estos ejemplos muestran cómo se combinan.
- 1
Viscosímetro
La versión depende de cómo se mide y de si se necesita certificado; el capilar, del rango.
Medición manual con cronómetro, con certificado Ubbelohde DIN 501-502, con capilar según el rango Medición automática, con certificado Ubbelohde DIN 532, con capilar según el rango Automática con llenado y vaciado sin desmontar Ubbelohde DIN 541 de cuatro tubos Viscosidad relativa, sin calibrar Ubbelohde DIN 530 - 2
Soporte y camisa
Para montar el viscosímetro en el baño.
- 285405043Bracket for Viscometers
- 285405508Temperature stabilization jacket
- 3
Baño termostático
Termostato según posiciones y temperatura de ensayo; el enfriador CK 310 baja el rango.
- Termostato CT 72/P (285418526) o CT 72/2 (285418547)
- Enfriador de paso CK 310, código 285414320, si hace falta enfriar
- 4
Medición del tiempo de flujo
Un cronómetro en el ensayo manual; un sistema electrónico o automático si se mide con frecuencia.
- ViscoClock plus M1 (285417910) con un Ubbelohde DIN 532
- Sistema AVS 370 opt (1056509) para medición automática
Para cotizar su sistema, cuéntenos, idealmente:
- ¿Qué norma debe cumplir el ensayo (DIN 51562, ISO 3105)?
- ¿Mides con cronómetro o de forma automática?
- ¿Qué rango de viscosidad y qué temperatura de ensayo necesita?
- ¿Necesitas el viscosímetro calibrado con certificado o sin calibrar?
Si no tiene toda la información, contáctenos igual.
Pedir cotización del sistemaEsta es solo una guía de referencia: las alternativas y los códigos pueden cambiar en el tiempo. Para una configuración específica para su aplicación, consulte a un especialista de Cromtek.
Todos los módulos 54
Versión:
Constante K:
| Código | Modelo | Versión | Tipo | Capilar n.º | Constante K | Ficha |
|---|---|---|---|---|---|---|
| 285401917 | Ubbelohde DIN 541 cuatro tubos · 541 01 | 541 (cuatro tubos) | 541 01 | 0a | 0,005 | |
| 285401925 | Ubbelohde DIN 541 cuatro tubos · 541 03 | 541 (cuatro tubos) | 541 03 | 0c | 0,003 | |
| 285401933 | Ubbelohde DIN 541 cuatro tubos · 541 10 | 541 (cuatro tubos) | 541 10 | I | 0,01 | |
| 285401941 | Ubbelohde DIN 541 cuatro tubos · 541 13 | 541 (cuatro tubos) | 541 13 | Ic | 0,03 | |
| 285401950 | Ubbelohde DIN 541 cuatro tubos · 541 11 | 541 (cuatro tubos) | 541 11 | Ia | — | |
| 285401958 | Ubbelohde DIN 541 cuatro tubos · 541 20 | 541 (cuatro tubos) | 541 20 | II | 0,1 | |
| 285401966 | Ubbelohde DIN 541 cuatro tubos · 541 23 | 541 (cuatro tubos) | 541 23 | IIc | — | |
| 285401974 | Ubbelohde DIN 541 cuatro tubos · 541 30 | 541 (cuatro tubos) | 541 30 | III | 1 | |
| 285401982 | Ubbelohde DIN 541 cuatro tubos · 541 33 | 541 (cuatro tubos) | 541 33 | IIIc | 3 | |
| 285401999 | Ubbelohde DIN 541 cuatro tubos · 541 40 | 541 (cuatro tubos) | 541 40 | IV | 10 | |
| 285402000 | Ubbelohde DIN 541 cuatro tubos · 541 43 | 541 (cuatro tubos) | 541 43 | IVc | 30 | |
| 285408719 | Ubbelohde DIN 541 cuatro tubos · 541 21 | 541 (cuatro tubos) | 541 21 | IIa | 0,5 | |
| 285400164 | Ubbelohde DIN 532 calibrado automático · 532 00 | 532 (automático) | 532 00 | 0 | 0,001 | |
| 285400172 | Ubbelohde DIN 532 calibrado automático · 532 11 | 532 (automático) | 532 11 | Ia | 0,05 | |
| 285400189 | Ubbelohde DIN 532 calibrado automático · 532 21 | 532 (automático) | 532 21 | IIa | 0,5 | |
| 285400197 | Ubbelohde DIN 532 calibrado automático · 532 31 | 532 (automático) | 532 31 | IIIa | 5 | |
| 285400201 | Ubbelohde DIN 532 calibrado automático · 532 03 | 532 (automático) | 532 03 | 0c | 0,003 | |
| 285400218 | Ubbelohde DIN 532 calibrado automático · 532 01 | 532 (automático) | 532 01 | 0a | 0,005 | |
| 285400226 | Ubbelohde DIN 532 calibrado automático · 532 10 | 532 (automático) | 532 10 | I | 0,01 | |
| 285400234 | Ubbelohde DIN 532 calibrado automático · 532 13 | 532 (automático) | 532 13 | Ic | 0,03 | |
| 285400242 | Ubbelohde DIN 532 calibrado automático · 532 20 | 532 (automático) | 532 20 | II | 0,1 | |
| 285400259 | Ubbelohde DIN 532 calibrado automático · 532 23 | 532 (automático) | 532 23 | IIc | 0,3 | |
| 285400267 | Ubbelohde DIN 532 calibrado automático · 532 30 | 532 (automático) | 532 30 | III | 1 | |
| 285400275 | Ubbelohde DIN 532 calibrado automático · 532 33 | 532 (automático) | 532 33 | IIIc | 3 | |
| 285400283 | Ubbelohde DIN 532 calibrado automático · 532 40 | 532 (automático) | 532 40 | IV | 10 | |
| 285400394 | Ubbelohde DIN 532 calibrado automático · 532 43 | 532 (automático) | 532 43 | IVc | 30 | |
| 285400004 | 501-502 (manual) | 501 00 | 0 | 0,001 | ||
| 285400012 | 501-502 (manual) | 501 03 | 0c | 0,003 | ||
| 285400029 | 501-502 (manual) | 501 01 | 0a | 0,005 | ||
| 285400037 | 501-502 (manual) | 501 10 | I | 0,01 | ||
| 285400045 | 501-502 (manual) | 501 13 | Ic | 0,03 | ||
| 285400053 | 501-502 (manual) | 501 11 | Ia | 0,05 | ||
| 285400061 | 501-502 (manual) | 501 20 | II | 0,1 | ||
| 285400078 | 501-502 (manual) | 501 23 | IIc | 0,3 | ||
| 285400086 | 501-502 (manual) | 501 21 | IIa | 0,5 | ||
| 285400094 | 501-502 (manual) | 501 30 | III | 1 | ||
| 285400107 | 501-502 (manual) | 501 33 | IIIc | 3 | ||
| 285400115 | 501-502 (manual) | 501 31 | IIIa | 5 | ||
| 285400131 | 501-502 (manual) | 502 43 | IVc | 30 | ||
| 285400148 | 501-502 (manual) | 502 41 | IV a | 50 | ||
| 285400156 | 501-502 (manual) | 502 50 | V | 100 | ||
| 285400160 | Ubbelohde DIN 530 sin calibrar · 530 00 | 530 (sin calibrar) | 530 00 | 0 | 0,001 | |
| 285400304 | Ubbelohde DIN 530 sin calibrar · 530 03 | 530 (sin calibrar) | 530 03 | 0c | 0,003 | |
| 285400312 | Ubbelohde DIN 530 sin calibrar · 530 01 | 530 (sin calibrar) | 530 01 | 0a | 0,005 | |
| 285400329 | Ubbelohde DIN 530 sin calibrar · 530 10 | 530 (sin calibrar) | 530 10 | I | 0,01 | |
| 285400337 | Ubbelohde DIN 530 sin calibrar · 530 13 | 530 (sin calibrar) | 530 13 | Ic | 0,03 | |
| 285400338 | Ubbelohde DIN 530 sin calibrar · 530 11 | 530 (sin calibrar) | 530 11 | Ia | 0,05 | |
| 285400345 | Ubbelohde DIN 530 sin calibrar · 530 20 | 530 (sin calibrar) | 530 20 | II | 0,1 | |
| 285400350 | Ubbelohde DIN 530 sin calibrar · 530 21 | 530 (sin calibrar) | 530 21 | IIa | 0,5 | |
| 285400353 | Ubbelohde DIN 530 sin calibrar · 530 23 | 530 (sin calibrar) | 530 23 | IIc | 0,3 | |
| 285400361 | Ubbelohde DIN 530 sin calibrar · 530 30 | 530 (sin calibrar) | 530 30 | III | 1 | |
| 285400370 | Ubbelohde DIN 530 sin calibrar · 530 31 | 530 (sin calibrar) | 530 31 | IIIa | 5 | |
| 285400378 | Ubbelohde DIN 530 sin calibrar · 530 33 | 530 (sin calibrar) | 530 33 | IIIc | 3 | |
| 285400386 | Ubbelohde DIN 530 sin calibrar · 530 40 | 530 (sin calibrar) | 530 40 | IV | 10 |
Características
- Calibrado con certificado
- Las versiones 501, 502 y 532 se entregan calibradas con certificado, para informar viscosidad cinemática con respaldo.
- Manual o automático, según la versión
- El 501-502 está calibrado para medición manual con cronómetro y el 532, para medición automática con sensores ópticos; no se intercambian. Ver →
- Un capilar para cada rango
- La constante K y el número de capilar definen el rango: se elige el que cubre la viscosidad y el tiempo de flujo de la muestra.
- Llenado y vaciado sin desmontar
- El 541 suma un cuarto tubo con conexiones roscadas para llenar y vaciar el viscosímetro dentro de un sistema automático.
- Soporte y camisa para el montaje
- El soporte 053 92 y la camisa de atemperado 577 00 sujetan y atemperan el viscosímetro en el baño. Ver →
Qué necesita además
- Termostato
- La medición se hace en un baño a temperatura controlada; los termostatos CT 72 de SI Analytics están pensados para estos viscosímetros. Ver →
- Soporte para viscosímetros
- El soporte 053 92, de acero inoxidable, sirve para todos los Ubbelohde y se pide aparte. Ver →
- Cronómetro electrónico o sistema automático
- Para registrar el tiempo de flujo sin cronómetro manual se usa el ViscoClock plus o un sistema AVS. Ver →
- Versión con sensores TC
- Para muestras opacas o coloreadas en los AVS con detección TC existen los Ubbelohde DIN con sensores TC. Ver →
Se cotizan junto con el equipo.
Especificaciones comunes
- Normas
- DIN 53000-1 / ISO 3105 (características DIN 51562-1)
- Tipo de producto
- Viscosímetro capilar de vidrio
- Cálculo
- Viscosidad cinemática = constante K × tiempo de flujo
- Constante K
- 0,001 a 100
- Volumen de llenado
- 15 a 20 ml (501, 502, 530 y 532); 18 a 22 ml (541)
- Longitud total
- Ca. 290 mm
- Calibración
- Con certificado (501, 502 y 532); sin calibrar (530)
- Medición
- Manual (501 y 502); automática (532); manual o automática (530)
Accesorios 2
| Accesorio | Código |
|---|---|
| Bracket for Viscometers Descripción: 053 92 / Stainless steel, for all Ubbelohde viscometers / VISCOMETER STAND 053 92 | 285405043 |
| Temperature stabilization jacket Descripción: 577 00 / TEMPERING JACKET 577 00 FOR UBBELOHDE VISCOSIMETER,COMPLETE | 285405508 |
Compare con otros equipos de la categoría
| Serie | Para qué | Principio | Magnitud | Rango o constante K | Norma | Muestra | Calibración | |
|---|---|---|---|---|---|---|---|---|
 | Viscosímetros rotacionales ROTAVISCIKA · 20 mod. | Líquidos delgados a pastas y geles, con husillos | Rotacional | Dinámica (mPa·s) | 1–320.000.000 mPa·s | ISO 2555 · DIN 53019 (adaptador) | Unos 500 ml; adaptadores para poca muestra | Con aceites patrón certificados |
Foto en preparación | Viscosímetros rotacionales STS-2025Selecta · 3 mod. | Viscosidad dinámica de baja a muy alta, con registro | Rotacional | Dinámica (cP) | 1–320.000.000 cP | — | Según husillo; adaptador de 6,7–13,5 ml | Certificado incluido |
 | Viscosímetros Ubbelohde DINSI Analytics · 54 mod. · esta página | Ensayo DIN / ISO 3105 con certificado | Capilar de vidrio | Cinemática | K 0,001–100 | DIN 53000-1 · ISO 3105 | 15–22 ml | Con certificado o sin calibrar |

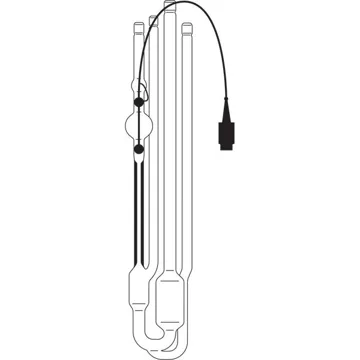

 | Viscosímetros Ubbelohde ASTMSI Analytics · 47 mod. | Ensayo ASTM D446 con certificado | Capilar de vidrio | Cinemática | K 0,001–30 | ASTM D446 · ISO 3105 | 15–22 ml | Con certificado o sin calibrar |

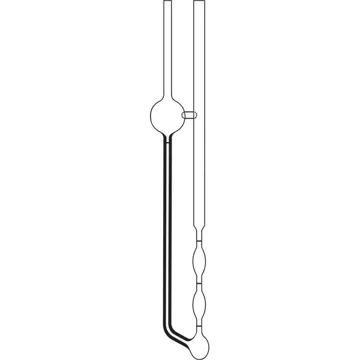

 | Viscosímetros Cannon-FenskeSI Analytics · 47 mod. | Muestras opacas y rutina | Capilar de vidrio | Cinemática | K 0,002–20 | ISO 3105 · ASTM D446 | 7–12 ml | Calibrado |

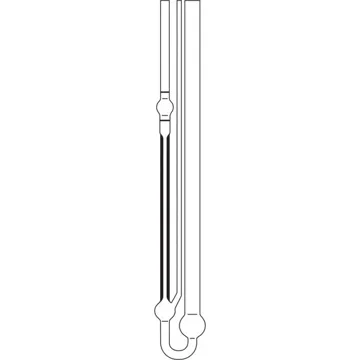

 | Viscosímetros Micro-Ubbelohde DINSI Analytics · 21 mod. | Poca muestra con norma DIN | Capilar de vidrio | Cinemática | K 0,01–1 | DIN 51562-2 | 3–4 ml | Con certificado o sin calibrar |
Foto en preparación | Viscosímetros Ostwald y Micro-OstwaldSI Analytics · 20 mod. | Poca muestra (2 ml) u Ostwald clásico | Capilar de vidrio | Cinemática | K 0,004–1 | — | 2 ml | Calibrado o sin calibrar |

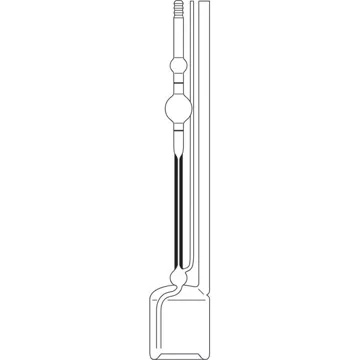

 | Viscosímetros Ubbelohde para series de diluciónSI Analytics · 6 mod. | Series de dilución y viscosidad intrínseca | Capilar de vidrio manual | Cinemática | K 0,001–0,1 | DIN 51562-1 · ISO 3105 | 15–75 ml | — |
 | Viscosímetros Ubbelohde DIN con sensores TCSI Analytics · 17 mod. | Detección TC en sistemas AVS | Capilar con sensores TC | Cinemática | K 0,003–3 | DIN 53000-1 · ISO 3105 | 18–22 ml | — |

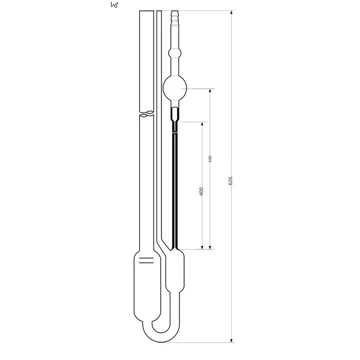

 | Viscosímetros Ubbelohde Master 601SI Analytics · 11 mod. | Institutos metrológicos | Capilar de vidrio manual | Cinemática | K 0,001–100 | — | — | Sin calibrar, con soporte |

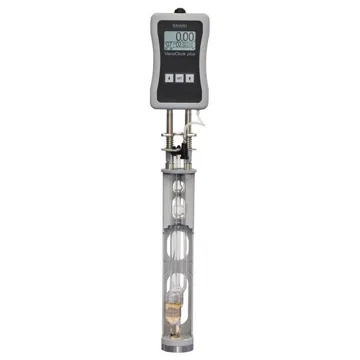

 | Cronómetro electrónico ViscoClock plusSI Analytics · 5 mod. | Cronometrar con 0,01 s sin automatizar todo | Cronómetro electrónico | — | — | — | — | — |
