Cómo elegir una máquina de ensayo universal
- Fuerza máxima de la probeta. Es lo primero. Los EZ Test llegan a 500 N, 2 kN o 5 kN; la AGS-V cubre de 1 N a 10 kN; la AGS-X2, de 20 a 300 kN; la AGX-V2, de 10 N a 600 kN; y las UH-X y UH-FX, de 200 a 4.000 kN.
- Celda de carga y exactitud. Con una celda menor, la fuerza máxima es la de la celda. La exactitud se garantiza en una fracción de ella: ±0,5 % entre 1/500 y 1/1 en la AGS-X2 de alta precisión, y ±0,3 % entre 1/100 y 1/1 en la AGX-V2 hasta 100 kN. Una celda sobredimensionada deja los ensayos pequeños fuera de ese rango.
- Norma y sujeción. La norma fija velocidad, temperatura y exactitud, y define mordazas y extensómetro. Por ejemplo, para tracción de plástico según ISO 527 en una AGX-10kNV2D, la configuración típica es la mordaza neumática plana PFG-5kNA (P/N 346-52349-01; hasta 5 kN y probeta de 0 a 6 mm), con compresor externo de 0,7 MPa, y el extensómetro SIE-560SA. Revise que la mordaza aguante la fuerza del ensayo y tenga el acople de la celda.
- Medición de deformación. Para módulo elástico o alargamiento a rotura, se mide sobre la probeta. Hay extensómetros de contacto (SIE-560, DSES-1000, serie DT) y de video, el TRViewX, útil en películas. El TRViewX no cumple el control de velocidad de deformación de ISO 6892 ni se usa con la cubierta de seguridad: para ese control en metales, SIE-560 o galgas.
- Temperatura. La cámara TCE-N300A trabaja de -70 a +300 °C, y la AGX-V2 ofrece además horno hasta 1.500 °C y cámara de -196 °C. La probeta y las mordazas deben caber dentro.
- Espacio, piso y software. Son de sobremesa los EZ Test, la AGS-V, la AGS-X2 de 20 y 50 kN y la AGX-V2 hasta 50 kN. Son de piso la AGS-X2 de 100 y 300 kN, la AGX-V2 de 20 a 600 kN y las UH, que piden cimentación de hormigón. TRAPEZIUM X-V controla los AUTOGRAPH y los EZ Test; LabSolutions AG, disponible en AGS-V y AGX-V2, aporta integridad de datos.
Modelos de máquinas de ensayo en Cromtek
| Marca | Modelo | Fuerza | Formato | Velocidad | Exactitud de fuerza |
|---|---|---|---|---|---|
| Shimadzu | EZ Test | 500 N, 2 kN y 5 kN | Sobremesa | 0,001 a 2.000 mm/min según modelo | ±0,5 % o ±1 % |
| Shimadzu | AUTOGRAPH AGS-V | 1 N a 10 kN | Sobremesa | 0,0005 a 1.500 mm/min | ±0,5 % o ±1 % |
| Shimadzu | AUTOGRAPH AGS-X2 | 20, 50, 100 y 300 kN | Sobremesa y piso | 0,0001 a 2.000 mm/min según modelo | ±0,5 % o ±1 % |
| Shimadzu | AUTOGRAPH AGX-V2 | 10 N a 600 kN | Sobremesa y piso | 0,00005 a 3.000 mm/min según modelo | ±0,3 % hasta 100 kN; ±0,5 % en 300 y 600 kN |

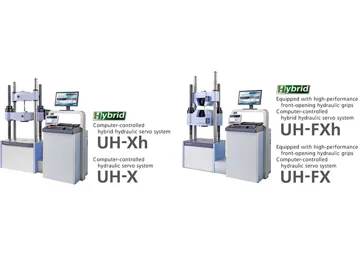

| Shimadzu | UH-X y UH-FX | 200 a 4.000 kN | Piso; servohidráulica | — | ±1 %; ±0,5 % opcional |
| Shimadzu | CONCRETO 2000X y 3000X | 40 a 2.000 kN y 60 a 3.000 kN | Solo compresión | — | — |
Lo que decide la compra
Parta de la probeta, no del bastidor: fuerza máxima, norma y montaje definen la máquina. CONCRETO es solo compresión; la tracción de barras de refuerzo va en UH o en una AGX-V2 de piso. Para mecánica de suelos y asfalto (triaxial, CBR, Marshall) está la máquina universal de UTEST; para tracción de metales y acero de refuerzo según EN ISO 6892-1 y EN ISO 15630, sus máquinas universales electromecánicas de 50 y 300 kN, y para impacto Charpy e Izod, su péndulo. Cromtek es también representante de UTEST en Chile. La dureza Vickers es otra línea: vea durómetros. Cromtek es representante oficial de Shimadzu en Chile: revisamos con usted la norma, la celda y las mordazas.
Pida su cotización
- Cotizar máquina de ensayo (indique material, norma y fuerza máxima)
- Complete el formulario de esta página con el material, el ensayo, la norma y la fuerza máxima, y un ejecutivo de Cromtek le propone la configuración, con la fecha de entrega. Despachamos a todo Chile.
Preguntas frecuentes
¿Qué ensayos se hacen con una máquina universal?
Tracción, compresión, flexión, desgarro, pelado, adhesión y punción, cambiando mordazas, jigs y celda de carga. La fatiga de alto ciclo y la dureza Vickers corresponden a otras líneas.
¿Cómo elijo la capacidad?
Por la fuerza máxima de su probeta más exigente, con margen. Hasta 500 N sirven un EZ-SX o una AGS-V; hasta 10 kN, una AGS-V o una AGX-V2 de sobremesa; de 20 a 300 kN, AGS-X2 o AGX-V2; sobre 200 kN, también las UH-X y UH-FX.
¿La celda de carga viene incluida?
En la AGX-V2 de sobremesa, la celda va con el equipo junto con su cable y se define con la capacidad: la AGX-10kNV2D admite celdas de 10 N a 10 kN. Shimadzu no publica su código, por lo que la indica el ejecutivo en la cotización.
¿Qué necesito para tracción de plástico según ISO 527?
En una AGX-10kNV2D, la configuración típica es la mordaza neumática plana PFG-5kNA (P/N 346-52349-01) y el extensómetro automático SIE-560SA, que permite medir el módulo elástico. Requiere compresor externo de 0,7 MPa.
¿Cuál sirve para ensayar barras de acero?
La tracción de barras de refuerzo va en las UH-X y UH-FX o en una AGX-V2 de piso, según la fuerza. Las CONCRETO no sirven para esto, porque son solo de compresión de hormigón.
¿Sirven para medir la textura de alimentos?

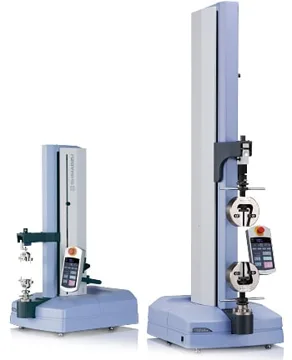

Sí, con el EZ Test en su versión Texture Analyzer: software de perfil de textura y jigs para alimentos, medicamentos y cosméticos, con fuerzas de 500 N, 2 kN o 5 kN.
¿Qué requiere la instalación?
Depende del modelo. Los de sobremesa necesitan un mesón firme: la AGS-V pesa unos 80 kg y la AGX-50kNV2D, 410 kg. Los de piso son trifásicos, y las UH-X y UH-FX piden además cimentación de hormigón según el plano de Shimadzu.
¿Cuánto demora la entrega y tienen servicio técnico?
Un ejecutivo de Cromtek le indica la fecha de entrega en la cotización. Despachamos a todo Chile. Cromtek da servicio técnico a los equipos que ofrece: puede pedirlo en el mismo formulario, eligiendo «Servicio técnico».
