Descripción

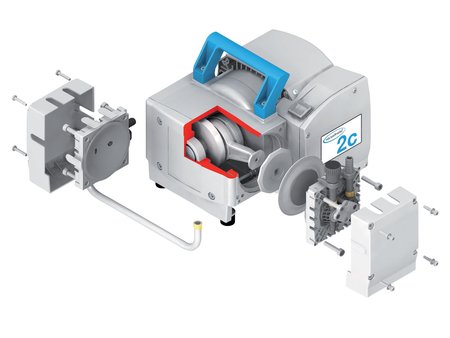

Campos de aplicación típicos de las bombas de membrana son, la evacuación y el trasvase de gases químicamente agresivos, como en evaporadores rotativos, hornos de secado al vacío, centrífugas evaporadoras y en muchas otras aplicaciones de los laboratorios. Las bombas de membrana para química de VACUUBRAND son bombas con un modelo químico sin compromisos. Tienen una excelente resistencia química continua por sus fluoroplásticos, desde el lado de aspiración hasta el lado de presión, y se caracterizan por una alta tolerancia al condensado. Las bombas de dos, tres y cuatro fases tienen, además, válvula de gas ballast para trabajar con vapores fácilmente condensables. En esta tecnología de bombeo, la cámara de aspiración está separada herméticamente de la cámara de accionamiento por una membrana, asegurando una larga vida útil de las partes mecánicas. Las bombas de membrana están exentas de aceite, no consumen agua y no generan ni agua residual ni aceite de desecho.
- Válvulas y membranas de PTFE, diseño sandwich, y válvulas de perfluorelastómero o PTFE
- tubería interna y accesorios (olivas) echas de componentes PTFE/ETFE/ECTFE
- excepcional larga vida útil de la membrana gracias al ultra durable diseño sandwich PTFE
- tapa del cabezal (tapa cilindro) y disco tensor de membrana con núcleo de estabilidad
- largos intervalos de mantenimiento, novedosa disposición del accionamiento (patentado) a favor de una marcha especialmente silenciosa y baja en vibraciones (NT)
- nuevos patentados asientos de válvulas extraíbles por separado, que simplifican el acceso y mantenimiento (NT)
- superficies lisas que facilitan la limpieza (NT)
- nuevo sistema de cierres a favor de una excelente hermeticidad a los gases, reduciendo fugas y favoreciendo al vacío final (NT)
Bombas de membrana de química, sistemas de vacío de química y equipos de vacío de química
La serie de las bombas de membrana para química ofrece un gran surtido de modelos en relación al vacío final y a la capacidad de aspiración. Las bombas de membrana para química de una etapa alcanzan hasta 70 mbar de vacío (absoluto). La conexión en serie de los cilindros a bombas compresoras de dos, tres o cuatro etapas produce el vacío final mejorado correspondiente. Gracias a la conexión en paralelo de los cilindros se alcanza una capacidad de aspiración superior. Nuestras líneas de productos ofrecen combinaciones, que cubren casi todas las necesidades de laboratorio.
Nomenclatura para bombas VACUUBRAND se construyen a partir de la designación de los siguientes códigos, características o componentes:
M = Bomba de membrana
E, Z, D, V = Número de etapas:
1 etapa hasta 70 mbar
2 etapas hasta 7 mbar
3 etapas hasta 1.5 mbar
4 etapas hasta 0.6 mbar
C = Versión con resistencia química
NT = indica las nuevas series de bombas según nueva tecnología
AK = Separador de condensados a la entrada o a la salida, retiene las partículas y gotitas, evita el retorno del condensado, atenuación del ruido adicional en el lado de presión
EK = Condensador de emisiones (a la salida de la bomba) para una recuperación de disolventes de casi 100 %, mejor calidad de aire del laboratorio y protección del medio ambiente
TE = Condensador de hielo seco, condensador enfriado por agua
PC = Puesto de bomba con resistencia química
Sistema de vacío con resistencia química = Bomba de membrana con separador de condensados AK y / o condensador de emisiones EK
Puesto de bomba con resistencia química = Sistema de vacío con resistencia química con control de vacío
SYNCHRO = Puesto de bomba para la utilización paralela e independiente de dos aplicaciones en un puesto de bomba
VACUUBRAND ofrece sistemas y puestos de vacío para química como sistemas completos listos para ser conectados, con la bomba a membrana para química óptima para el rango de vacío y la capacidad de aspiración correspondientes deseados. La composición correcta y los accesorios compatibles entre sí permiten maximizar economía, eficacia y protección del medio ambiente. Las bombas básicas de las distintas líneas de sistema se montan en el sistema de soporte ocupando poco espacio y están preparadas para aplicaciones específicas.
Los componentes
AK – el decantador de condensados, de entrada o de salida: El émbolo decantador del lado de entrada (de vidrio con recubrimiento protector) retiene las partículas y las gotitas de líquido. Un decantador de salida recoge el condensado y evita que retroceda a la bomba y la hace silenciosa
EK – el condensador de emisiones de vidrio para la condensación final en el lado de escape del disolvente evaporado. Es altamente eficiente y compacto, permite la recuperación de casi el 100% de los disolventes, protegiendo al mismo tiempo el medio ambiente.
EK – Condensador de emisiones Peltronic® sin refrigerante líquido y sin hielo seco. «Frío limpio» gracias a elementos Peltier con refrigeración del aire
TE – el condensador de hielo seco para la recuperación de disolventes sin conexión de agua
Sensor de nivel de llenado: evita el rebosado de condensados de recogida en el AK y el EK; a través del controlador de vacío conectado con bus de control VACUU·BUS® emite señales de aviso y detiene el proceso de bombeo.
Manómetro: el manómetro mecánico de vacío ofrece una indicación del vacío analógica. Está montado en diversos modelos de puestos de vacío junto con la válvula de regulación manual del caudal
- MZ 2C NT +AK+M+D
- PC 101 NT
- PC 201 NT
Dos conexiones de vacío en un puesto de vacío. Para trabajar de forma paralela e independiente en dos procesos con una única bomba están disponibles los sistemas y puestos de vacío con dos conexiones de vacío. Válvulas anti retorno protegen de forma fiable contra el riesgo de contaminación cruzada
Regulación manual del caudal: la válvula para regular el caudal está prevista para ajustar de modo sencillo la capacidad de aspiración efectiva y, en algunos puestos de vacío, está montada de serie en el decantador de entrada
